描述
产品详情

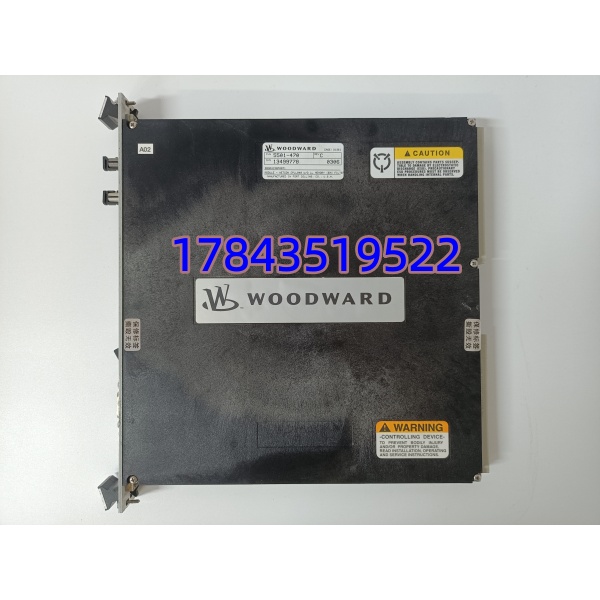

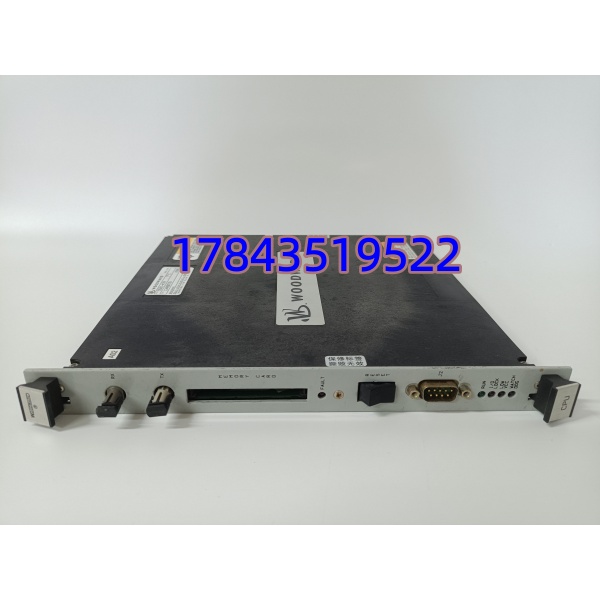

· 型号：5501-470
· 品牌：Woodward（伍德沃德）
· 系列：MicroNet TMR数字控制系统
规格参数
- 产品型号：5501-470
- 制造商：Woodward（伍德沃德）
- 产品类别：TMR CPU模块（Triple Modular Redundant CPU Module）
- 所属系统：Woodward MicroNet TMR数字控制系统
- 处理器型号：Motorola 68020
- 主频：16 MHz
- 内存配置：512 KB RAM / 256 KB ROM（部分来源标注可扩展至16MB，需核对以原厂手册为准）
- 冗余架构：三重模件冗余（TMR），基于2 out of 3投票机制
- I/O接口：2个RS-232串口，1个以太网口（部分来源标注，需核对以原厂手册为准）
- 通信协议：Modbus、CANbus、Ethernet（需核对以原厂手册为准）
- 供电电压：5V DC（模块工作电压）；系统电源通常为24V DC或125V DC（需核对以原厂手册为准）
- 典型功耗：约5W（需核对以原厂手册为准）
- 工作温度：-40°C 至 +85°C（部分来源标注0-55°C，以原厂手册为准）
- 存储温度：-40°C 至 +105°F（约-40°C至+40°C，需核对以原厂手册为准）
- 防护等级：IP20（机柜内安装）
- 外形尺寸：约140mm × 210mm × 40mm（部分来源标注134×85×35mm，以原厂实物为准）
产品介绍
（策略E：维护者视角切入）
凌晨3点，汽轮机突然跳闸，ETS记录显示”CPU故障”。打开控制柜，三块5501-470并排插在机架上，其中一块的RUN灯熄灭，另外两块还在勉强维持。这种场景我见过太多次——MicroNet TMR的设计就是容忍单CPU故障，但如果第二块也出问题，整个汽轮机保护系统就会降级，甚至误动或拒动。5501-470不是普通的PLC CPU，它是汽轮机的”大脑”，三块并行运算，每块独立执行控制算法和保护逻辑，然后投票决定最终输出。一块坏了，系统继续运行；两块坏了，系统报警停机；三块全坏，那就是灾难。
严格来说，它只在固件版本v2.1以上支持在线诊断和故障自切换，老版本v1.x需要手动复位故障CPU。这块模块基于Motorola 68020，16MHz主频，512KB RAM，以今天的标准看慢得可笑，但在1990年代这是工业级处理器的顶配。它的价值不在于算力，而在于”确定性”——每个控制周期固定，每次投票可靠，每个故障可追踪。Woodward把这套系统设计成了旋转机械控制的行业标准，国内几乎所有大型汽轮机的控制系统都在用或曾经用过MicroNet。
应用场景与库存策略
痛点切入
汽轮机控制系统的CPU模块损坏，意味着整个机组失去保护和调节能力。凌晨2点接到电厂电话，5501-470报故障，厂里只有1块备件，而且是从另一台停备机组上拆下来的，成色未知。更致命的是，MicroNet TMR系统要求三块CPU同型号、同固件版本，混用不同版本可能导致投票逻辑异常。这块备件插上去后，自检通过，但投票时与另外两块的老版本固件不兼容，系统报”版本不匹配”，被迫停机升级。3小时的停机损失，够买10块5501-470。
典型场景与备货建议
- 汽轮机数字电液控制系统（DEH）：汽轮机的转速控制、负荷控制、阀门管理由MicroNet TMR系统实现，5501-470作为CPU模块执行PID算法和阀门特性补偿。非它不可的原因是汽轮机控制对安全完整性要求极高（SIL 2以上），普通PLC无法满足，必须用经过TÜV认证的TMR系统。建议每台机组备1-2块5501-470（冷备件），存放在恒温恒湿库房（15-25°C）。由于单块价格约5-10万元，建议与电厂集团建立区域备件共享池，3-5台机组共享2-3块。
- 燃气轮机控制系统：燃气轮机的启动顺序控制、燃料调节、防喘振保护由MicroNet TMR实现，5501-470执行复杂的燃烧模型和转速曲线控制。非它不可的原因是燃气轮机转速高（每分钟上万转），控制周期必须<10ms，MicroNet的确定性周期满足这种需求。建议每台燃机备1块，与汽轮机备件分开管理（燃机和汽轮机的5501-470固件版本可能不同）。
- 压缩机防喘振控制：离心压缩机的防喘振阀控制、性能曲线计算由MicroNet TMR实现，5501-470实时计算工作点与喘振线的距离。非它不可的原因是压缩机喘振是破坏性故障，TMR架构确保不会因为单CPU故障导致防喘振阀误关。建议每套压缩机控制系统备1块，由设备制造商（OEM）代管备件（VMI模式），因为压缩机通常由沈鼓、陕鼓等厂配套供应，备件管理可以纳入主机维保合同。
- 水轮机调速系统：水电站的水轮机导叶开度控制、频率调节由MicroNet TMR实现，5501-470执行水轮机特性曲线和电网AGC指令。非它不可的原因是水轮机控制涉及水锤效应，阀门动作必须精确时序控制，TMR系统确保控制指令的可靠性。建议每套调速系统备1块，与水电站的其他Woodward备件（如执行器、传感器）统一存放。
- 船舶主机/辅机控制：船舶的柴油主机、轴带发电机由MicroNet TMR控制，5501-470执行转速控制和负荷分配。非它不可的原因是船舶动力系统对可靠性要求极高（DNV/ABS船级社认证），MicroNet是少数通过船级社认证的控制系统之一。建议每条船备1块，存放在船舶备件库（注意防潮、防盐雾）。
真实案例
2020年，我在华东某电厂处理汽轮机控制系统故障。他们的2#机组（300MW）从2005年投运，MicroNet TMR系统控制着DEH和ETS。某天白班，运行人员发现DCS画面上汽轮机转速显示异常波动，从3000rpm跳到2998rpm再跳回，虽然幅度很小，但ETS没有报警。
我赶到现场，检查MicroNet机柜，发现三块5501-470中，CPU A的RUN灯绿色但闪烁频率异常（正常是1Hz均匀闪烁，实际是0.5Hz不规则闪烁）。通过Woodward的Service Tool软件读取诊断信息，发现CPU A的内部时钟漂移，导致控制周期从10ms延长到15ms，与CPU B、C的10ms不同步。TMR系统的投票机制检测到周期不一致，自动将CPU A的权重降级，但降级过程中出现了瞬时输出抖动，导致转速显示波动。
更深层原因是CPU A的晶振（16MHz）因长期高温（机柜内常年45°C以上）老化，频率偏移了约0.5%。厂里只有1块备件5501-470，是从1#机组（同型号但固件版本不同）上拆下来的。插入后，系统报”固件版本不匹配”——1#机组是v2.30，2#机组是v2.14，TMR系统要求三块CPU版本一致。
最后紧急联系Woodward技术支持，获取了v2.14的固件镜像，通过RS-232端口给备件刷入旧版本固件，再插入机架，自检通过后投票恢复正常。整个过程耗时4小时，机组降负荷运行，损失约200万度电。
电厂热控主管后来跟我说：”5501-470这模块看着就是个CPU板，但一坏就是整台机组的心脏。我们原来3台机组只备了1块，而且没注意版本管理。这次事件后，我们按每台机组1块的标准配置，而且建立了版本台账，v2.14的锁3块，v2.30的锁3块，绝不混用。有一点要注意：固件刷写必须用Woodward原厂工具，第三方工具刷的固件可能校验不通过，TMR系统拒绝投票。”
