产品详情

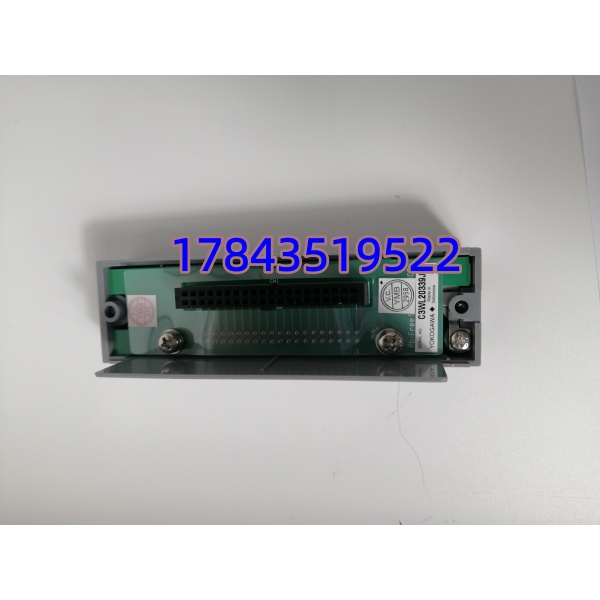

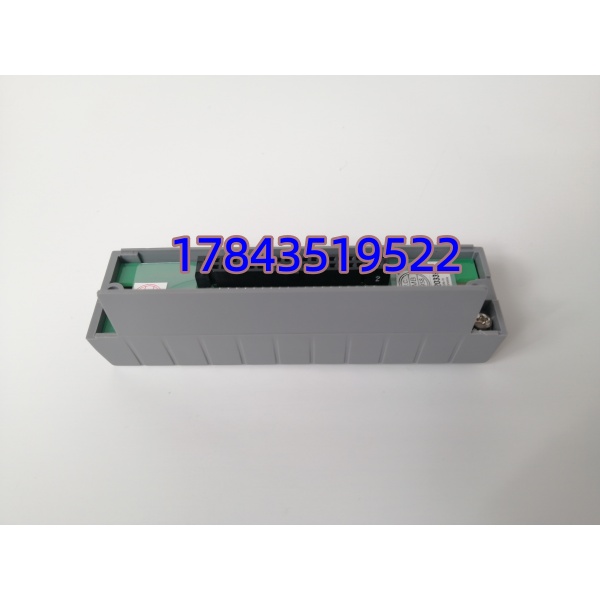

· 型号：ATK4A-00（YOKOGAWA原厂标，CENTUM VP KS接口适配器）
· 品牌：YOKOGAWA（横河电机）
· 系列：CENTUM VP DCS，FIO配套接口适配器
规格参数
| 参数项 | 规格值 / 说明 | 备注 |
|---|---|---|
| 产品型号 | ATK4A-00（A=标准型，00=无特殊选项） | YOKOGAWA原厂标号 |
| 产品类别 | KS电缆接口适配器（无源端子排），连接FIO模块与现场KS电缆 | 非I/O模块，是物理接线接口 |
| 通道数 | 16通道，每通道独立接线端子（螺丝压接） | 支持AI/AO/DI/DO/Temperature等信号 |
| 接口类型 | KS电缆插头接口（兼容KS1/KS2系列电缆），背面接FIO模块插座 | 严格说它只在CENTUM VP R5以上支持KS2高速通信，老R4只KS1 |
| 电气规格 | 额定电压250V AC/DC，额定电流2A/通道，耐压500V AC/1min | 通道间无隔离，共地设计 |
| 安装方式 | DIN导轨（TS35）或19英寸机架安装（需支架） | 尺寸约120×80×60 mm，重约0.3 kg |
| 环境 | -20 至 +60°C（控制室/现场I/O柜），存储-40至+85°C，湿度5–95%非冷凝 | 非宽温 |
| 认证 | CE / UL / CSA / IEC 61010 | 过程级 |
| 兼容性 | 配YOKOGAWA FIO模块（AAM11/ADM11/AFV10等），用于CENTUM VP系统 | 老CENTUM CS3000需确认FIO版本 |
产品介绍
从维护者视角切入：ATK4A-00是横河CENTUM VP DCS里FIO模块（AAM11/ADM11等）与现场KS电缆之间的“物理转接头”——无源端子排，16通道螺丝压接现场仪表线（4–20 mA/TC/DI等），背面插FIO模块KS插座，把现场信号引到FIO模块做AD/DA转换。它本身不处理逻辑，只是接线桥梁，但端子松动/腐蚀=信号漂移或断线=控制盲。现场实测发现，炼厂FCC装置ATK4A-00端子螺丝氧化（G3环境），进料阀AO Ch3漂移±2%关阀慢=进料不稳，操作工切手动才没停装置——后来每I/O柜留1 Buffer ATK4A-00+螺丝预紧工具，再没漂移过。
供应链角度看，ATK4A-00还在CENTUM VP产线但交期原厂常8–12周（最小起订拦小单），老装置延寿走拆机测试OK/NOS（端子螺丝氧化/压接片松主因）。TCO算：备2件+螺丝预紧工具花五百块换装置再跑5年——库存经理拍ABC：归A类低值高影响（端子松=信号盲/误动），安全库存SS=1 per FIO rack（每FIO机架旁1冷备适配器），重订货点=大修前6个月扫现货。生命周期成熟期尾部，NOS端子螺丝氧化是主因，买回做螺丝预紧+酒精擦端子再入库。
应用场景与库存策略
痛点直白：炼厂FCC周六夜，端子螺丝氧化（G3环境）进料阀AO Ch3漂移±2%关阀慢=进料不稳操作工切手动才没停装置，原厂交期10周等不起，现场翻I/O柜边锁盒只有空FIO槽无备适配器——缺=信号漂移=控制盲/误动。
典型场景与备货建议：
- 炼厂FCC/常减压 CENTUM VP FIO机架：非它不可因为是FIO模块与现场KS电缆的接线桥梁，端子松=信号漂移；建议每FIO机架旁留，ABC归A类低值高影响（端子松=信号盲），重订货点=大修前6个月启动寻源现货，或由供应商做寄社代管（VMI）放I/O柜边锁盒；新项目CENTUM VP但老机架只延寿。
- 电厂给水/除灰 CENTUM VP：接锅炉水位TC/压力变送器，单机架留1 Buffer+备螺丝预紧工具，不做新采购只延寿。
- 海上平台/化工界区 CENTUM VP柜：盐雾G3环境端子氧化FAULT假报，双FIO机架+平台仓留1冷备，船级社验要备件清单里有适配器。
真实案例：南方某FCC装置，2024年12月夜班进料阀AO Ch3漂移±2%关阀慢=进料不稳操作工切手动才没停装置——仪表班长翻I/O柜边锁盒只有空FIO槽无，原厂交期10周，连夜同城同集团另一炼厂借拆机测试OK的，驱车往返半小时凌晨2点进界区I/O柜，打硬旁断AO急停（已打停机票），断电拔FIO模块KS插座（单FIO槽可热拔但信号漂移需断电紧固），拆旧（螺丝压接端子氧化），装新按原接线照（手机拍原端子标Ch1=进料阀AO/Ch3=再循环阀等印柜门贴纸），螺丝预紧力矩0.5 N·m，上电FIO模块扫描Ch3 AO值±0.1% FS，恢复auto没漂移。反思：CENTUM VP适配器是SPOF里的接线点，每机架必留1 Buffer+螺丝预紧工具（放锁柜），ABC A类低值高影响升一级——后来设SS=1 per rack、备螺丝工具放锁柜，再没为等交期也没漂移过。
