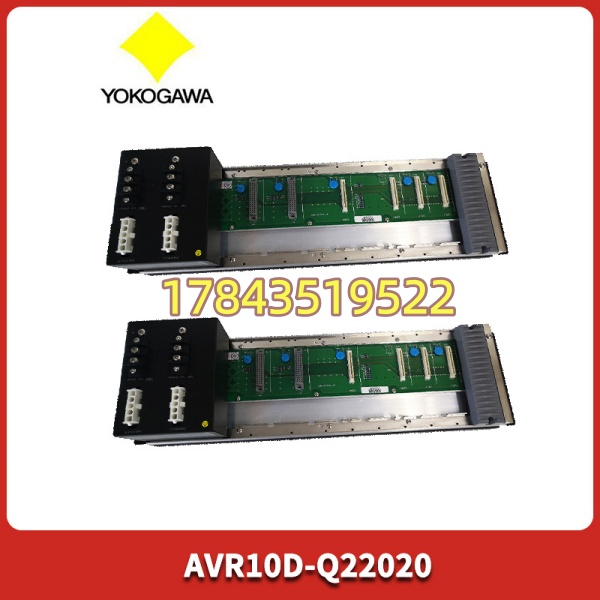

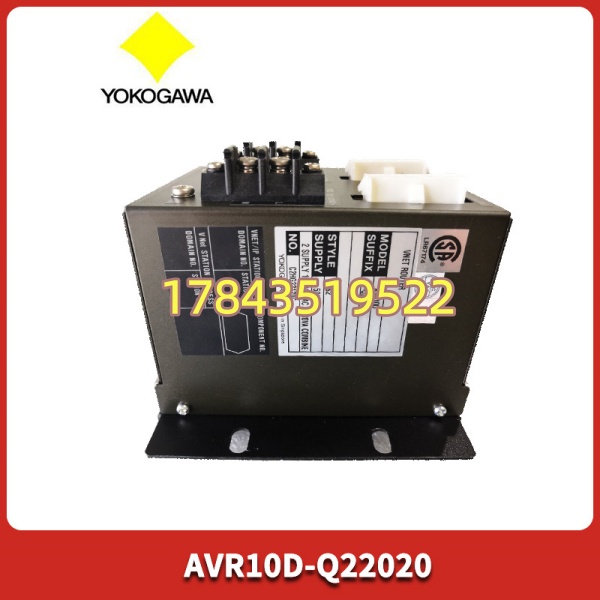

横河 AVR10D-Q22020 | 双冗余Vnet路由器

描述

产品详情

· 型号：AVR10D-Q22020
· 品牌：横河电机 (YOKOGAWA)
· 系列：CENTUM DCS 网络组件（Vnet路由器系列）

规格参数

还有一些供应商把它描述成AVR稳压器（10kVA、30A、500×600×800mm、100kg），甚至有人说它是AVR单片机（16MHz、10KB Flash）。这些明显是不同的产品撞了型号，采购时一定要核对你们设备上的标签。

产品介绍

碰上过CENTUM系统升级时新旧网段不通的破事儿吗？横河早期DCS用Vnet（同轴线，BNC头，跑10Mbps），后来新系统改成了Vnet/IP（网线，RJ45，跑100Mbps）。这两个网段之间不直接认识——这就是AVR10D-Q22020存在的唯一理由。

严格来说，这货不是“路由器”在普通网络意义上的概念。它是横河专门给CENTUM系统做的协议转换网桥，核心任务是把HIS（操作站）从老Vnet平滑迁移到新Vnet/IP，同时保持老控制站FCS继续跑在老网络上。从库存管理角度看，这玩意儿的坑在于：横河已经停止主动推广，很多区域进入“接单才产”状态，交期从正常4周拖到10周以上。而且它的冗余特性（“Q2”后缀表示双冗余配置）意味着你备一块可能不够——冗余系统里两块最好备一样的批次，否则固件微版本不一致可能影响切换逻辑。

应用场景与库存策略

痛点切入：
化工厂的CENTUM CS 3000系统运行了12年，现在要逐步把操作站升级到CENTUM VP。两边网络物理接口都不一样，旧HIS用BNC同轴电缆，新服务器只有RJ45网口。没有AVR10D-Q22020做网桥，升级就等于全线停车换系统——那预算够你喝一壶。

典型场景与备货建议：

• 炼油DCS升级改造 – 过渡期混用网络：老控制站FCS跑Vnet（同轴），新操作站HIS跑Vnet/IP（网线），中间必须挂这个路由器做桥接。过渡期建议每个网段配一对（主备），再加一块冷备。
• 电厂CENTUM系统扩容 – 新增操作站：老系统不支持直接插网线的新工作站。用AVR10D-Q22020桥接后，新增站可以走TCP/IP，老站继续用同轴线。建议采购时直接买双冗余版本（Q2后缀），单点的风险在这个场景下不可接受。
• 水泥厂老旧DCS维保 – 备件替换：系统已运行10年+，Vnet同轴网络上的路由器坏了就停产。这种场景下的策略是：找一块功能测试良品做“保险件”，同时确认横河最后采购窗口是否还开着——一旦关闭，就只能去二手市场淘了。

真实案例：
浙江一家PTA工厂，2023年做CENTUM VP升级。项目做了大半才发现：新操作站和旧控制站之间通讯时断时续。排查了三天——不是网线问题，是原来的Vnet路由器只有一个，没有冗余配置，广播风暴直接把网桥打死了。采购紧急查备件，发现AVR10D-Q22020市面上现货极少，代理商报价比正常高了40%，交期还要6周。最后他们从另一条还没改造的生产线拆了一块过来先顶上，同时下了两张订单：一张买新的（等6周），一张买功能测试良品（第二天发货）做临时备件。教训很直接：网络设备在DCS里看着不起眼，断网了谁都受不了。升级改造前就该把路由器备件算进BOM里，而不是等上线了发现不够用再补。

常见问题解答 (FAQ)

问：你们这AVR10D-Q22020到底是路由器还是稳压器？网上怎么还有说是单片机的？

我也头疼这事。搜索结果显示大量供应商把这型号张冠李戴。根据横河DCS官方文档（GS 33K01A10-50E），是双冗余Vnet路由器，用于CENTUM系统网络桥接。那些写10kVA、100kg、500×600×800mm的，明显是某个AVR稳压器的参数串台了。买之前一定核对你们设备上的标签和横河官方订货号，别拿着稳压器的需求来买路由器。

问：“Q22020”里的“Q2”什么意思？

“Q2”后缀表示双冗余配置（Duplexed）——就是一台设备里集成了两个路由单元，互为热备。不带Q2的是单机版。采购时优先选Q2，尤其用在ESD或关键联锁回路的通讯链路上。

问：现在还能买到全新的吗？

看横河对该产品的生命周期状态。多个信号显示它已进入“不主动推广、接单才产”的阶段。2025-2026年可能还接单，但交期不稳定。建议直接联系横河官方或授权分销商确认。如果还在产且你们系统还有5年以上寿命，做一次最后采购（Last Time Buy）囤2块。

问：Vnet（同轴）和Vnet/IP（网线）能混用在一台路由器上吗？

这就是干的事——一边接BNC同轴线（Vnet），一边接RJ45网线（Vnet/IP），内部做协议转换。但注意：它不处理不同网段之间的IP路由（那是交换机的事），它只管横河私有协议的桥接。
