描述
产品详情

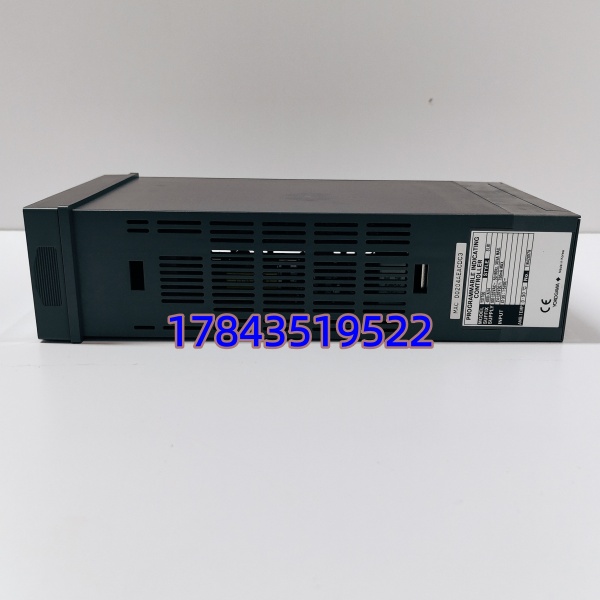

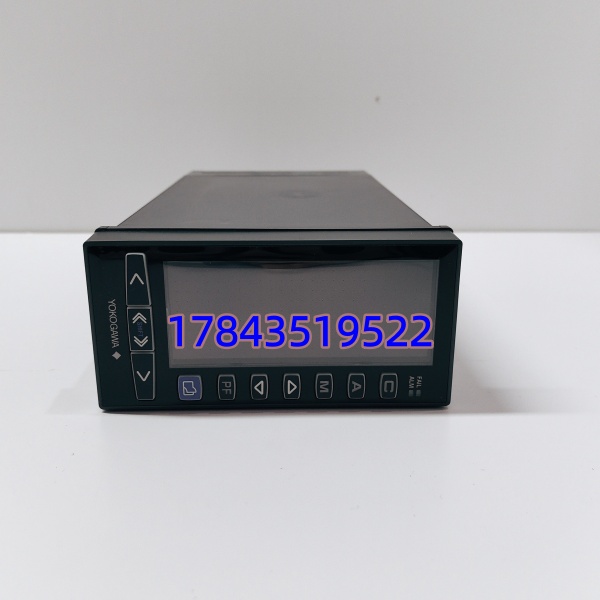

· 型号：YS1700-000A34（Option /A34 = 100-240V AC + RS-485 Modbus + Math Package + English Label，依 YOKOGAWA code key）
· 品牌：YOKOGAWA
· 系列：YS1700 Programmable Indicating Controller
技术参数
| 参数项 | 规格说明 |
|---|---|
| 完整标识 | YOKOGAWA YS1700-000A34 — YS1700 本体(YS1700-000) + Option Code /A34（A=Power 100-240V AC, 34=Math pkg+RS-485 Modbus+Eng label，严格来说末位数字依出厂年代可能微调含义，以 YOKOGAWA YS1700 Selection Guide 为准） |
| 产品类别 | 1/4 DIN 盘装可编程单回路 PID 指示调节器（Programmable Indicating Controller） |
| 适用场合 | 锅炉/加热炉温度控制、储罐液位 PID、小型精馏塔 CV 控制、老装置 YS80/YS100 替代 |
| 安装形式 | 1/4 DIN 面板开孔 92×92 mm，面板深度 ≈150 mm，后部端子排（可拔卸） |
| PV 输入（Input 1/2） | 1~2 ch：DC 4–20mA / 0–10V / 0–50mV / TC(K/J/S/T/E 等) / RTD(Pt100 JIS/DIN)，精度 ±0.1% FS，采样周期 100/200ms 可选 |
| MV 输出（Control Output） | 1~2 ch：模拟 4–20mA（≤600Ω 负载）或 时间比例脉冲(SSR 驱动)或 继电器接点输出（依选项代码，A34 通常默认模拟 4–20mA，需确认 DO 扩展选件） |
| 报警输出 | 最多 4 点（Hi/HLo/Lo 报警，可组态为 DO 功能），典型 250V AC 3A 阻性 |
| 开关量 I/O（选件） | 依扩展槽：最多 8 DI（24V DC 光隔）+ 6 DO（继电器），用于联锁/模式切换/手/自动切换按钮接口 |
| 控制算法 | 标准 PID（P/PI/PD/PID）、自整定(AT)、预调(Pre-tuning)、串级(CAS)、比率/串级设定(RSP)、前馈补偿(FF)、死区/饱和处理 |
| 编程功能 | 内置数学运算包（四则/平方根/选择/折线/积分/微分等函数块）+ 简易梯形图(LL)或 ST 语言（≤约 100 步/网络依内存），可做简单逻辑联锁 |
| 通信接口 | RS-485（Modbus RTU Slave，/A34 含此口），部分版可选 YOKOGAWA 专有协议或 Ethernet（需不同选项代码） |
| 辅助电源 | 100–240 V AC ±10%，50/60 Hz（Option A），功耗 ≈15 VA max |
| 前面板 HMI | 双 5 位 7-seg LED（PV/MV）+ 20 段棒图 + 状态 LED（A/M/CAS/TUNE 等）+ 触摸键（SET/▲▼/FUNC） |
| 参数保护 | 多级口令（工程师/操作员/维护），参数存 EEPROM（断电保持 ≥10 年） |
| 组态软件 | YOKOGAWA Configurator（Windows PC 通过前面 Micro-USB 或 RS-485 下载 .ysc 工程） |
| 工作环境 | 0℃ ~ +50℃（运行），-20℃ ~ +65℃（存储），5%~90% RH 无凝露 |
| 认证 | CE / UL / cUL / KC，符合 IEC 61010-1 / IEC 61326-1 |
| 尺寸/重量 | 面板 96×96 mm / 深≈150 mm / ≈0.7 kg |
产品介绍
老装置 YS100 或模拟指示仪改 PID 时常卡在两个地方：一是想要前馈或简单择线逻辑却没地方写，二是想送上位 DCS 做趋势又缺通信口——-000A34 就是冲这两点来的，它在单回路 PID 基础上开放数学函数块+简易梯形图让你做前馈补偿或三选二表决（小型应用不值得上 PLC），标配 RS-485 Modbus 把 PV/MV/SP/Mode 直读 DCS。某加热炉温区改造用它替代 YS80，自整定+前馈把超调从 8% 压到 2%，操作工不用适应新习惯因为面板布局和 YS100 近似。
采购上两个死线：第一，选项代码 “/A34” 必须与原装一致——”/A”=100-240V AC（不是 24V DC 版 “/D”），”34″=含数学包+RS-485 Modbus+英文标——若您现柜里是 /A11（无通信/无数学包）换新时功能缩减会少报警/通信，反之升配没问题但价不同；第二， 默认 MV 输出依选项可能是 4–20mA 或脉冲，订前确认原柜接线图 MV 是驱动调节阀(4–20mA)还是 SSR 固态继电器(脉冲)，后者要选脉冲输出版或加 DO 扩展。模块不支持热插拔——停表调校时断辅助电源再拆。
替换与升级建议
✅ 直接替换
- YS100 / YS80 → YS1700-000A34（同 I/O 配置）：面板开孔相同(92×92mm)可原位替换，但接线端子排列微调且参数需重输或用 Configurator 迁移（YS100 工程文件不直接兼容需对照重配 PID 参数+报警值），约 1~2 h 现场包括传动。建议保留 YS100 原设定照片。
- -000Axx（不同后缀）→ -000A34：物理兼容，但功能差异（通信口/数学包/电源）依后缀——升配(A34 功能更全)通常 OK 降配可能缺失现场在用功能（如丢 Modbus 口），不推荐降配替换。
⚠️ 软件兼容（需重组态）
- ：物理开孔同但端子/菜单/通信不同，属仪表换代非原位替——UTAdvanced 无梯形图需外挂 PLC 做逻辑，仅建议新装或全盘改造时考虑。
- 跨选项代码（如 /D24 24V DC 版 ←→ /A AC 版）：物理插但辅助电源不符会拒动或烧——必须按屏内控制电源订 A(100-240V AC)或 D(24V DC)版。
❌ 硬件不兼容
- YOKOGAWA CS3000/CS1000 DCS I/O 卡、FA-M3 PLC 模块、DXAdvanced 无纸记录仪：体系不同，不可互代，买错退换。
- 通用温度控制器（如 Omron E5□C 基础版无编程）： 可编逻辑是其核心价值，互换会丢失联锁/前馈功能。
若无全新库存（YOKOGAWA 部分区域逐步转生命周期通知），二手拆机件市场极少流通须要求上电自校+RS-485通信测试截图+序列号照片；关键过程控制建议全新原厂带 JCSS 校准证，并以 YOKOGAWA Instruction Manual(IM 01C51C01-01) 核对选项代码含义（A34 依出厂年代尾数定义可能微调，以最新 Selection Guide 为准）。
常见问题解答 (FAQ)
Q1：我柜里现在是 YS100-1121，能直接换成 -000A34 吗？接线一样吗？
面板开孔一样可原位安装，但端子排列有变（ 后端端子排略不同，供电图腾/输入/输出点位位置可能偏移）——换前拍原接线照片并按 端子图重排线。参数不继承需对照原 设定值（PID P/I/D、报警 SV、输入类型）用 Configurator 或面板键盘重输，约 1~2 h 含模拟信号校验。
Q2：A34 里的 “34” 代表啥？我现装置是 /A11 或 /A21 能混用吗？
依 YOKOGAWA Selection Guide：/A=100-240V AC；末两位数字组合定义通信与功能包——”34″ 通常表示 含数学运算包 + RS-485 Modbus RTU + 英文标签（部分年代尾号写法微异请核对最新型录）。/A11 可能无通信或仅基本 PID，升 A34 功能更多 OK；降配(A34→A11)会丢失 Modbus 通信及数学块，不推荐降配替换。
Q3：程序（梯形图/ST 数学块）怎么备份？换新后还在吗？
用 PC + Configurator 通过 USB 或 RS-485 连表→File→Save Project(.ysc) 含 PID 参数+数学逻辑+标签。新表 EEPROM 空——装好后 Connect→Download All→Verify CRC→做 MV 手动测试再投自动。跳过备份=从头重输逻辑（数学块尤其费时）。
Q4：支持 Modbus TCP 或 Ethernet/IP 吗？
标准 /A34（RS-485 版）只带 Modbus RTU over RS-485，不带 Ethernet。如需 Modbus TCP 需选配 Ethernet 选项代码（如 /EX 或 /E2 依年代——询价时特别注明），或通过 RS-485→网关转为 TCP，不可凭 直连网线。
