产品详情

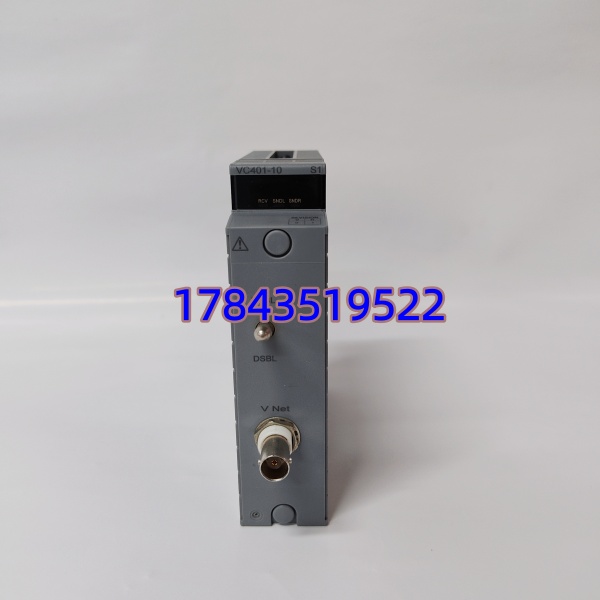

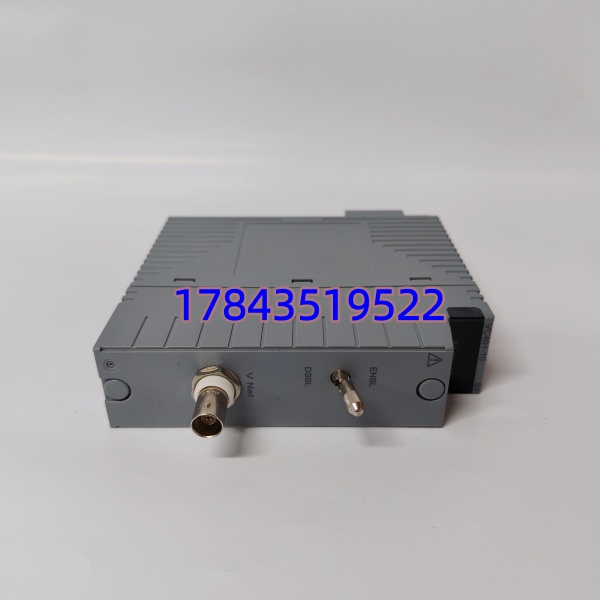

· 型号：VC401-10（V Net Coupler Unit for CENTUM CS 3000 / VP FCS）
· 品牌：YOKOGAWA（横河电机，Japan）
· 系列：CENTUM CS 3000 / CENTUM VP — FCS V Net Interface Module（配合 AFS20S/AFV10S/AFV20S/AFV30S Base Unit）
规格参数
- 模块定位：V Net Bus Coupler / Interface Unit，FCS 侧网络通信卡
- 适用系统：CENTUM CS 3000 R3.xx～R5.xx、CENTUM VP R5.xx～R6.xx（需核对 FCS CPU 型号兼容，如 AFS20B / AFV20D / AFV30D）
- 安装位置：FCS Base Nest（AFV10/AFV20/AFV30 系列）内专用 V Net 槽位，通常与 NIU 或 CPU 模块配对使用
- 网络协议：Yokogawa V Net（CSMA/CD 令牌改进型），V Net/IP 需对应新代 CPU+Firmware
- 通信速率：V Net 同轴 10 Mbps；V Net over IP 100 Mbps（依 FCS CPU 代次）
- 物理接口：通常 2×BNC（同轴 V Net A/B 冗余），部分配置经 Media Converter 转 ST/SC 光纤
- 冗余支持：双 V Net 端口（A/B），单点断缆自动切备用，无扰动
- 背板供电：由 FCS 机架背板提供 +5VDC 及/或 +24VDC（典型功耗 <4W，以实测为准）
- LED 指示：PWR（电源）/ RUN（运行）/ ERR（故障）/ COM A・COM B（V Net 活动）
- 与 CPU 关系：VC401-10 本身不执行控制逻辑，仅是链路层桥接——FCS CPU（如 AFS20B / AFV20D）经此模块接入 V Net；部分紧凑型 FCS（如 AFS10/20 一体机）CPU 内置 V Net 口则无需额外 VC401
- 工作温度：0℃ ~ +55℃（贮存 -20℃ ~ +70℃）
- 相对湿度：10% ~ 90% RH，非冷凝

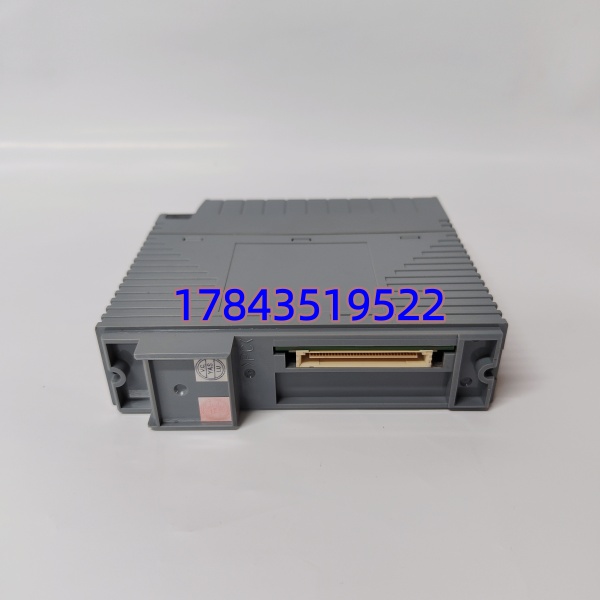

- 安装方式：卡入 FCS Nest 指定槽，前面板锁紧杆固定，通过 2×96pin DIN 41612 与背板互联
- 尺寸（典型）：约 100×68×26 mm（插卡本体），重约 0.2 kg
- 认证：CE / UL / CSA（以板面标识为准）
- 兼容配件：V Net 同轴电缆（YOKOGAWA AKB 系列）、BNC T 型头、终结电阻（50Ω 或 75Ω 依 V Net 版本——通常 75Ω BNC for V Net）
产品介绍
VC401-10 是横河 CENTUM 系统 FCS 控制站接 V Net 控制网的”网卡”——没有它（或内置 V Net 口的 CPU 未启用），操作站就连不上控制站，整个 DCS 只剩本地 I/O 在跑。它的工作是透明桥接 CPU 与 V Net 总线，不存组态不跑 PID。坦白讲这卡故障率低，但一旦 V Net 口 PHY 老化或 BNC 座接触不良，现象就是 HIS 上 FCS 变”×××”、偶尔闪断，查网络没问题最后发现是耦合器。
有一点要注意：CENTUM VP 新一些的 FCS CPU（AFV30D 等）很多已把 V Net 口做在 CPU 板上，不再需要独立 VC401-10；老 CS 3000 的 AFS20S/AFV10S 通常必须配。买之前先开柜看——是槽位空着装了 VC401-10，还是 CPU 自带 V Net 口，别买错。
应用场景与行业案例
痛点
炼化重整装置 CENTUM CS 3000，某天夜班 HIS 报警”FCS-101 Communication Lost”，Ping V Net IP 不通，量 BNC 口 A/B 线终端电阻正常——VC401-10 上 COM A/B LED 全灭，PWR 亮但 ERR 闪。操作站看不到任何 PV 值，面临降负荷。原厂已 EOL，交期无期。
典型场景
- 炼油/石化 CENTUM CS 3000——AFV10S Base Unit + 做 V Net 冗余耦合，连接多台 HIS 与工程师站。
- 电厂化学水处理/输煤——CENTUM VP 老项目升级保留 AFV20S FCS， 维持 V Net 同轴拓扑兼容旧电缆。
- 制药/精细化工——FCS 经 接入 V Net，HIS 做 Batch 配方下装与趋势采集。
- MRO 备件——作为易忽略的小模块做 N+1 冷备份（V Net 耦合器比电源卡故障率低但一旦坏全站失联）。
真实案例
某 PTA 装置 CENTUM CS 3000，AFS20S FCS #2 控制干燥机，凌晨 HIS 报 FCS 离线。到柜前看 ERR 橙色常亮、COM 灯不闪，重插背板、清氧化触点无果——判断耦合器内部 PHY 挂了。库房有一块二手测试良品 ，核对同型号（无 Rev 冲突），断电拔出旧卡→插新卡→上电→RUN 常亮→COM A 闪→两分钟后 HIS 上 FCS 回绿。工艺主任说：”早该在备件清单加这卡，以前只盯 CPU 和电源。”
