描述
产品详情

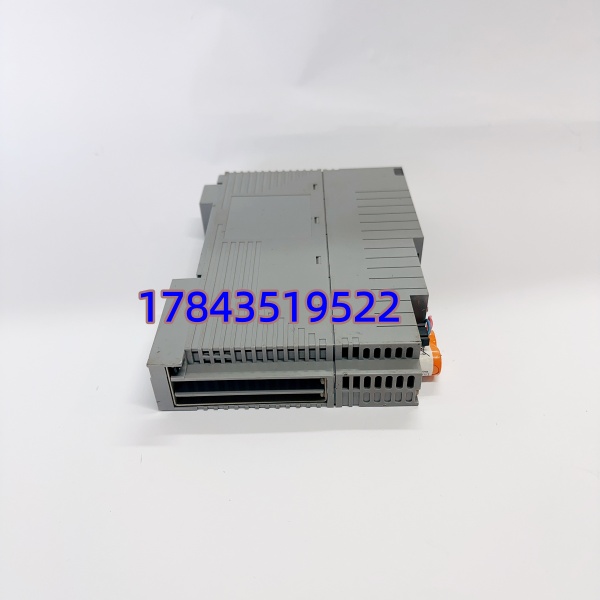

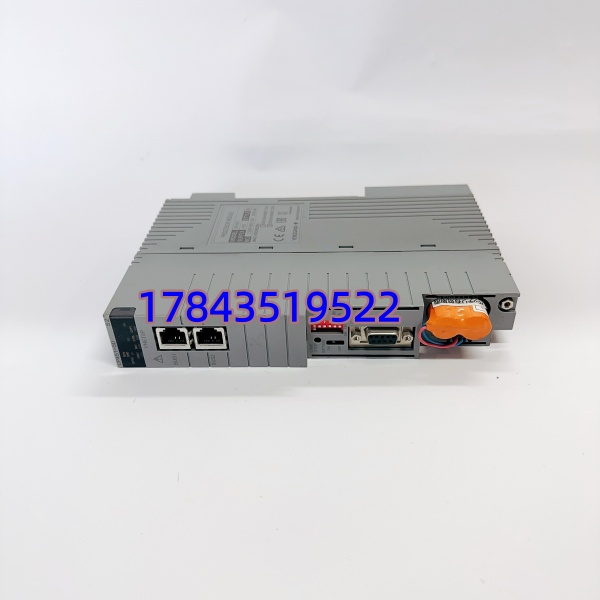

· 型号：CP451-50
· 品牌：YOKOGAWA（横河电机）
· 系列：CENTUM VP S2 系列 — FCU 处理器模块（对应 AFV10S/D、AFV20S/D 等现场控制站）
规格参数
- 产品型号：CP451-50（后缀 -50 = 标准型，无防爆保护，基本型）
- 适用系统：YOKOGAWA CENTUM VP（R5.x/R6.x）、部分 CS 3000 系统兼容（需确认工程版本）
- 安装位置：FCU 机架（如 AFV10D / AFV20D / AFV300/400）指定 CPU 槽位，不可与 CP451-10 混插同一机架（不同固件/功能块容量）
- 处理器架构：工业级 32-bit RISC CPU（具体主频以原厂手册为准，典型百 MHz 级）
- 控制周期：可组态 10ms / 50ms / 100ms / 200ms / 500ms / 1s / 2s / 5s（最快 10ms 需确认 I/O 类型及负荷）
- 内存：板载 SDRAM（用户程序+数据缓存）+ Flash（系统固件+工程备份），容量依版本，典型 SRAM 数十 MB 级、Flash 若干 MB
- 供电：通过 FCU 机架背板 24V DC（冗余输入），典型功耗 <15W
- 通信接口：Vnet/IP 双端口（100Base-TX RJ45 或光纤，依机架 ESB/Vnet/IP 配置）；部分配置支持 Modbus TCP 经由 Vnet/IP 网关
- 冗余支持：支持 1:1 热备冗余（两台 CP451-50 成对，通过同步电缆或经由 Vnet/IP 同步），切换时间 <100ms
- 编程标准：IEC 61131-3（FBD / LD / ST / SFC 等），支持横河功能块库及顺控表（Sequence Table）
- 状态指示：前面板 RUN / ERR / COPY / COM 等多色 LED
- 工作环境：0℃～+55℃（运行，部分资料标 -20～+60℃ 依机架通风），5%～95% RH 无凝露
- 认证：CE / cULus / KC，符合 IEC 61010-1/ IEC 61131-2
产品介绍
CP451-50 是横河 CENTUM VP DCS 现场控制站（FCU）的核心 CPU 模块，插在 AFV10D/AFV20D 等 FCU 机架的专用槽位。它跑控制工程下载的所有功能块、PID 回路、顺控表，周期性扫描本地 Node I/O（通过 ESB Bus 连 Node Interface Unit）或远程 I/O（FIO/EIO），并把过程数据经 Vnet/IP 送给操作员站 HIS 和历史站。CP451-10 是它的低配版（功能块容量较小，部分老 CS3000 用），CP461 系列才是高性能大容量型——换件时绝不能随便跨型号互替，工程需匹配。
坦白讲，这块 CPU 是 DCS 的”心脏”，挂了对应控制区域全停。市面上老 CP451-50 多为 NOS 或测试合格拆机件。有一点要注意：更换后需从工程师站下装工程（Download All 或 Partial Download），新板空片不带原程序——除非你做的是冗余切换中备用升主用（那会自动同步）。买件前务必确认原系统 CENTUM VP 版本（R5.xx / R6.xx）与 CP451-50 固件版本兼容。
应用场景与行业案例
我在现场最怕的就是 FCU 柜 报”CPU ERROR”红灯常亮——通常是背板 24V 电源纹波超标或板卡 DRAM ECC 累积出错，老装置运行十年以上偶发。换 CPU 后需重新下装工程并核对 I/O 分配一致性。这模块解决的痛点是：普通 PLC 扫描周期和 I/O 容量不够支撑大型连续过程（千点级 AI/AO + 复杂顺控），CENTUM VP + 冗余对能在单 CPU 故障时无扰切换，工艺不停。
