产品详情

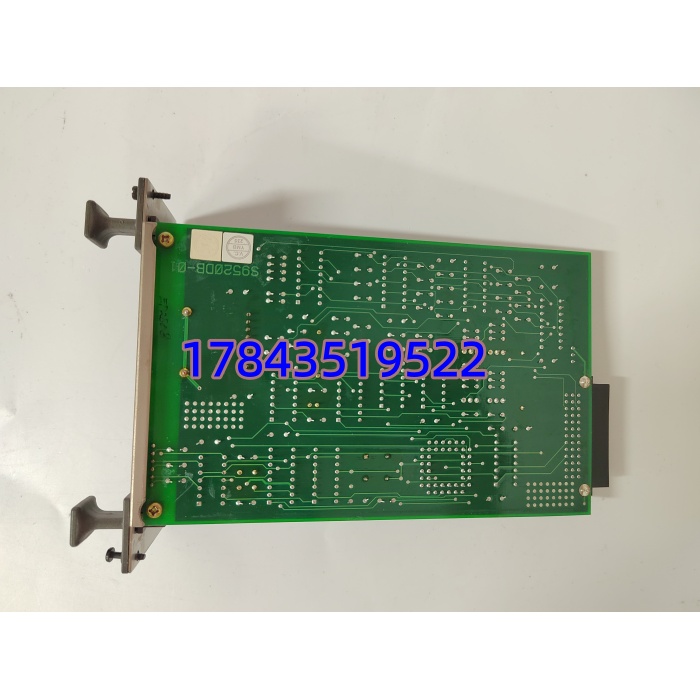

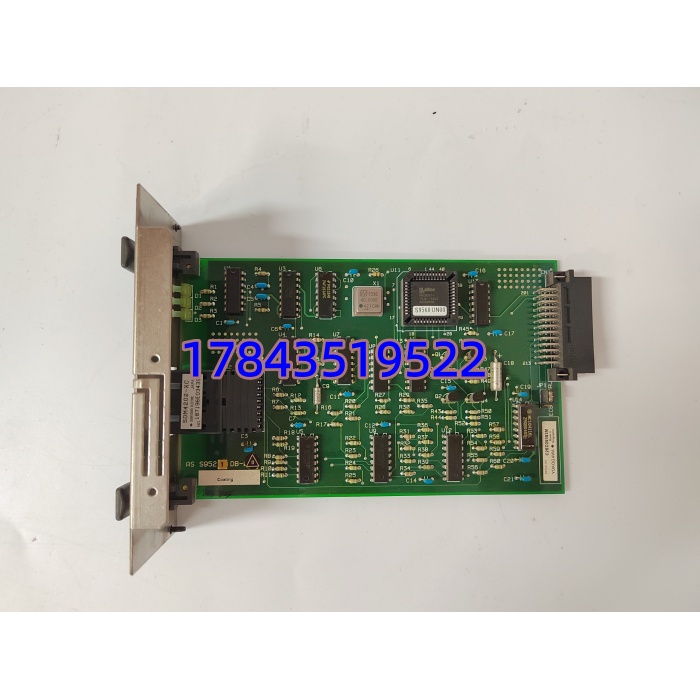

· 型号：AIP578
· 品牌：YOKOGAWA（横河电机），非 ABB 产品
· 系列：CENTUM VP / CS 3000 DCS — V-Net Optical Transceiver Unit（用于 V-Net Repeater YNT522D 或 RIO 光纤链路）
规格参数
- 模块型号：AIP578（Optical Transceiver Unit for V-Net）
- 适用系统：横河 CENTUM VP、CENTUM CS 3000 DCS — V-Net 网络中继器单元（YNT511D/YNT522D）或 RIO 远程 I/O 站光链路扩展
- 模块类型：V-Net 专用光电转换收发器模块（非通用以太网 SFP/媒体转换器）
- 电接口：V-Net 专用总线接口（通过中继器背板或 RIO 底座接入）
- 光接口：1× 单模 SC 型光纤连接器（通常双模块做冗余对，一发一收或双发双收依组态）
- 光波长：1310 nm（典型单模）
- 传输介质：单模光纤 9/125 μm
- 最大传输距离：4 km（单模，依光纤衰减；多模不支持）
- 数据传输速率：V-Net 标准 10 Mbps
- 电源：由 V-Net Repeater / RIO 单元背板供给 24 V DC（典型工作范围 19.2–30 V DC，模块自身功耗 <2 W）
- 状态指示：前面板 LED — LINK / ACT / PWR / ERR（依具体中继器面板设计，AIP578 本身常借宿主单元显示）
- 诊断功能：光信号丢失（LOS）检测、链路断开告警上报宿主中继器，支持冗余对配置
- 安装方式：插入 V-Net Repeater Unit（YNT522D 等）指定槽位或 RIO 光链路单元，面板锁定
- 工作温度：0～+50℃（部分资料 -20～+60℃，以铭牌为准）
- 存储温度：-20～+70℃
- 湿度：10%～90% RH（无凝露）
- 尺寸/重量：标准横河卡件尺寸，约 100×25×130 mm，重量≈0.18 kg
- 认证：CE、FCC、KC，EMC 符合 IEC 61000-6-2/4（以铭牌为准）
- 兼容搭配模块：AIP502 / AIP512（V-Net 电口中继）、YNT522D（V-Net 光中继器）、AIP171（V-Net 电收发器）
产品介绍
AIP578 是横河 DCS V-Net 架构里的”光桥”——把控制站/操作站的 V-Net 电信号转成单模光信号走光纤，解决控制室到现场机柜间超距（>100m）或跨厂房抗雷击/EMI 需求，最远推到 4km。它不跑以太网协议，专用于横河 V-Net 令牌环总线，不能当普通光纤介质转换器用。通常成对使用（控制侧一台 + 远程 RIO 侧一台），也可配合 YNT522D 做 V-Net 冗余光网。
坦白讲这模块故障率低，现场出问题多半是光纤折断、SC 接头污损或光衰过大导致 LINK 灯灭。换板不用改组态，插好自动同步——但有一点要注意：AIP578 只认单模 1310nm，别拿多模光纤或 850nm 跳线硬插，链路起不来。另外老柜子 V-Net 中继器供电异常也会让 AIP578 不亮灯，先量中继器 24V 再怀疑模块。
应用场景与行业案例
痛点切入
我在石化装置遇过 CENTUM VP 系统操作站报”V-Net Node Lost — RIO Station #7″，查是控制室到成品罐区 800m 多模光纤老化光衰临界。换成 + 单模光纤后信号余量从 -21dBm 改善到 -8dBm，再没掉过。V-Net 超 100m 强烈建议走 单模光链路而非延长电 V-Net 电缆。
典型场景
- 炼油/乙烯 DCS — 中央控制室到装置区 RIO 远程 I/O 站跨厂房/跨管廊，单模光纤防雷击 EMI
- 电厂辅控 — CENTUM VP 化水/输煤远程站通过 光链路与控制主网互联
- 海上平台 — 中控与井口平台分离，V-Net 光纤延伸抗盐雾腐蚀干扰
- 化工老改 — 原电 V-Net 距离不足或干扰大，加装 YNT522D+×2 升级光网不断产
- 制药批次记录 — 洁净区外控与现场 I/O 站光隔离，满足 GMP 区域电磁兼容要求
真实案例
某炼油厂重整装置，CENTUM CS 3000 系统 RIO #3 站（距控制室 1.2km）偶发 V-Net 通信中断——雨天尤甚。原设计用多模光链路余量不足。库房有两块 ——断电 中继器→拔出旧多模光收发→插入 →换单模 SC-SC 跳线及主干光缆（现场已有单模备用芯）→上电 LINK 灯常绿→V-Net 节点恢复在线。全程不停其他 RIO 站（冗余 V-Net 对另一路仍通）。仪控说”早该上升级单模，多模在化工厂不够稳”。
