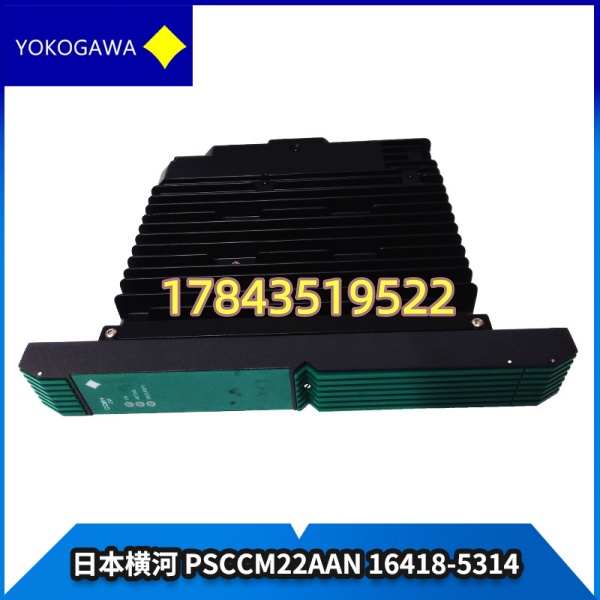

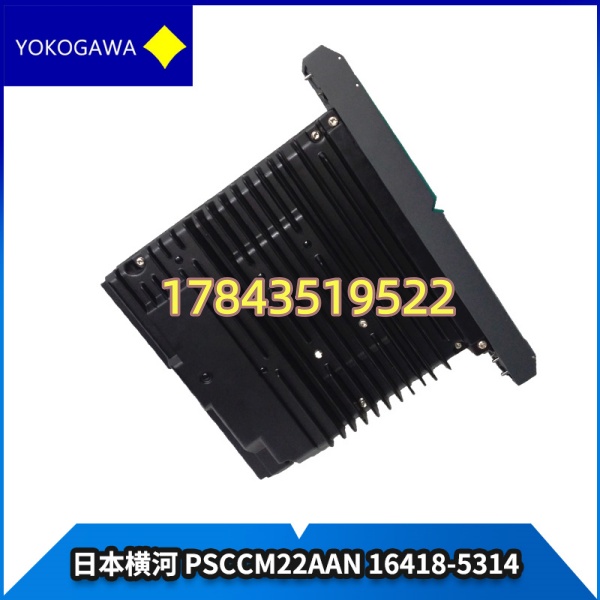

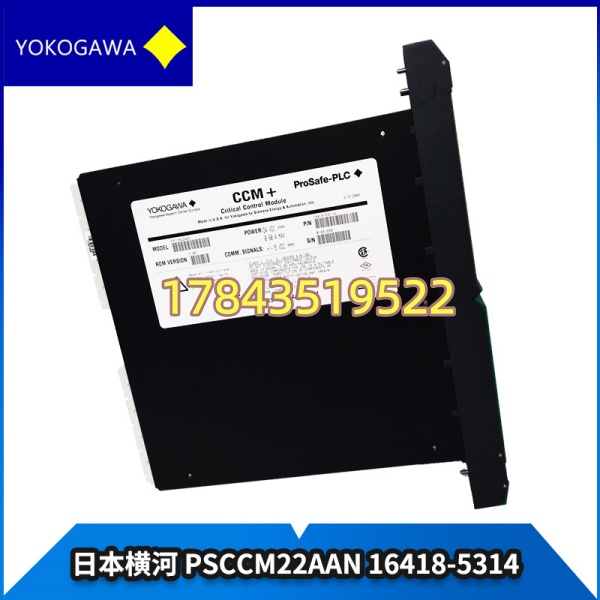

Yokogawa PSCCM22AAN-16418-5314 | 支持HART协议

描述

产品详情

· 型号：PSCCM22AAN-16418-5314
· 品牌：横河 (Yokogawa Electric Corporation)
· 系列：CENTUM VP / PSCCM安全控制系列

规格参数

产品介绍

一块卡件控8个回路，这事儿听起来好像没什么。但你算算账：以前用老款2回路卡件，一个40回路的小项目要装20块卡，占满两个机架。现在用PSCCM22AAN，5块卡搞定，机柜空间省一半，采购成本砍掉大约35%。山东有个炼油厂改造项目，光卡件采购这块就比预算少了近三万块——这还没算机柜、线槽、端子排那些配套成本。

精度方面，±0.05%FS什么概念？普通控制卡能做到±0.5%FS就不错了，这块直接高出一个数量级。江苏某化工厂用它在合成树脂反应釜上实测，温度波动从改之前的±1.5℃压到了±0.3℃。每月不合格树脂从十几吨降到不到一吨。这还不算完——它支持HART协议，传感器故障信息直接回传中控室，不用再穿着防护服跑去高温区排查。以前找故障要两小时，现在五分钟。

应用场景与库存策略

DCS卡件这玩意儿出问题有个特点：它不是突然完全死掉，而是慢慢“犯病”。某个回路的输出开始飘，或者HART通讯时断时续。现场维护的人最怕这种“软故障”，排查三小时找不到原因，最后换块卡件就好了。而这块卡件的另一个身份是SIL 2安全等级的关键控制模块——用在安全回路上的东西，缺货就等于整个安全功能失效。

石化分馏塔温度控制：分馏塔靠精准控温分离汽油、柴油，温度差0.5℃就能让馏分不合格。PSCCM22AAN控8个关键温度点，PID调节加热炉和冷却器。库存策略：每套分馏单元备1块在线备件，存放在防静电柜中，每半年上电测试一次。

化工反应釜批量控制：生产乙二醇时反应温度超1℃就可能引发副反应。这块卡件控6台反应釜，实时采集温度压力并调节搅拌速度和进料量。建议：工段级库房常备1块，中央库房再备1块作为战略储备。财务上列入“关键备件”科目，不计入常规周转考核。

油气管道压力监控：天然气处理厂集输管道压力控制精度从±0.1MPa压到±0.02MPa。备货建议：偏远站点（如沙漠、高海拔）建议每个站点自备1块，因为常规物流到这些地方要3-5天，等不起。

真实案例：
广东某石化厂，2024年夏天，一套芳烃装置的反应器温度回路突然开始周期性波动。DCS操作员发现T2302温度每20分钟跳一次，幅度±2.8℃，但现场检查变送器、电缆、安全栅全都正常。仪表工程师折腾了整整一个白班加半个夜班，最后把怀疑范围缩到了控制卡件上——换了一块同型号的PSCCM22AAN，问题消失。
原卡拆下来送到维修间测试，发现其中一个回路的4-20mA输出在12mA附近有间歇性跳变，幅度±0.3mA。用示波器看，输出端有一个大约50mV的纹波叠加在直流上。这台设备服役了9年，电解电容老化导致的电源纹波超标。
仓库当时没有备件，是从隔壁装置的备用槽位上“借用”的。那次事件之后，他们重新评估了备件策略：每个装置区独立配置PSCCM22AAN备件，不再搞全厂共享。多花了万把块钱的库存成本，但避免了下次再出现“拆东墙补西墙”的尴尬。

常见问题解答 (FAQ)

Q1：这块卡件跟PSCCM22AAN-16418-5312有什么区别？

A1：尾号5312和5314的区别，目前公开资料里没说清楚。我接触过的几种可能性：①固件版本不同（5314可能是更新的版本）；②出厂校准参数配置差异；③针对不同区域的销售编码。采购时建议的做法是：拍下你现有机架里卡件的正面标签和侧面条形码，发给供应商做实物对照，确认后再下单。别光看型号前几位就下单。

Q2：停产了吗？现在什么交期？

A2：CENTUM VP平台的卡件部分型号已经进入“即将停产”状态。具体到，各大分销商渠道反馈还有库存。但别指望“今天下单明天发货”的常规交期，建议的做法是：先确认对方有没有实物、能否提供上电测试视频，再谈价格。交期承诺≤3个工作日的才考虑。

Q3：库房里存着这块卡，怎么判断好坏？

A3：有条件上机测最好——插到CENTUM VP的测试机架上，看自检LED和系统诊断画面。没条件的话，至少做：①外观检查，金手指无氧化、电容无鼓包、PCB无变色；②用万用表测一下24V输入和GND之间不短路；③如果卡上有状态指示灯，给24V供电后看是否有自检动作（不同批次指示灯行为可能不同，请以原厂手册为准）。存了超过两年的卡，建议在使用前通电老化4小时再投入运行。

A4：这个问题有点敏感——理论上CENTUM VP的卡件向下兼容CS 3000的机架，但需要确认固件版本。严格来说，固件版本v2.0以上的才能在CS 3000 R3以上版本中使用。我在某个项目里碰到过客户把VP的卡直接插进CS 3000机架，结果系统报“Unknown Module”，最后是升级了控制站的固件才解决。所以采购前，把你的系统版本号发给供应商，让他确认兼容性。
