描述
产品详情

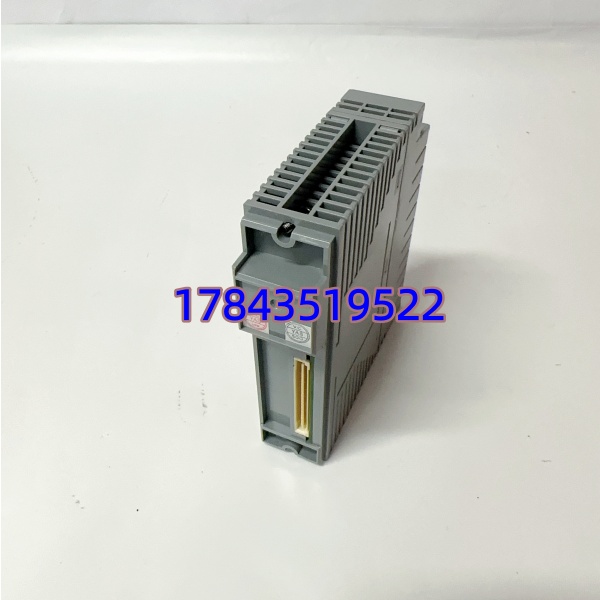

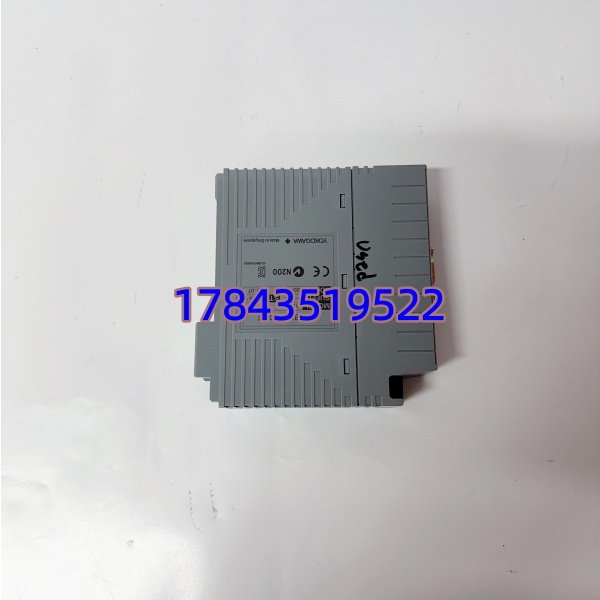

· 型号：ALP121（Yokogawa CENTUM VP I/O Module，常见 P/N ALP121-S00 / ALP121-S01）
· 品牌：Yokogawa Electric Corporation（横河电机，日本）
· 系列：CENTUM VP / CS 3000 — Legacy Analog Input I/O Module (successor direction → AAI143 / AAI543 等)
技术参数
| 参数项 | 规格值 |
|---|---|
| 产品全称 | Yokogawa ALP121 Analog Input I/O Module for CENTUM VP / CS 3000 (8 ch AI + 4 ch DO) |
| Yokogawa 订货号 | ALP121-S00（标准型，8AI 4–20mA / 1–5V + 4DO 24VDC，DIN 端子排型 I/O 卡），ALP121-S01（略有变端子定义——以现机标签为准） |
| 适用系统 | Yokogawa CENTUM VP (R4.x / R5.x / R6.x) Node File → I/O Unit (AFV10D / AFS20D 等 Base Plate)，CS 3000 同理兼容 |
| 模块类型 | 模拟量输入 8 通道 + 数字量输出 4 通道（混合型 I/O 卡——ALP = Analog Low Power / Legacy Process I/O） |
| AI 输入信号 | 4–20 mA DC（默认）或 1–5 V DC（jumper / soft config 依 Baseplate 版本），2-wire 变送器供电由外部 24VDC 或经由 Mux 供电端子 |
| AI 通道数 | 8 ch（单端 / 差分依 I/O Baseplate 类型——CENTUM VP 通常单端） |
| 测量精度 | ±0.1 % of Full Scale（25℃ 基准），±0.2 % FS 全温范围 |
| A/D 分辨率 | 16 bit |
| 通道隔离 | 通道↔背板总线 ≥ 1500 V AC (1 min)，通道↔通道 不隔离（共 COM 组） |
| DO 输出 | 4 ch 24 V DC 源型（sourcing），max 100 mA/ch，典型用于模块报警/状态驱动 |
| 背板取电 | +5 V DC 由 CENTUM VP I/O Baseplate 供给（典型 ≤ 300 mA） |
| 状态指示 | PWR(绿—背板供电 OK)、ACT(绿—I/O Scan Active)、ERR(红—Config Err/Backplane Fault)、每 AI ch Input LED(选配依 Baseplate FW)、DO ch LED |
| 热插拔 | 支持 CENTUM VP I/O Baseplate 在线插拔（I/O 扫描暂断 <1s 恢复） |
| 安装方式 | CENTUM VP I/O Baseplate (AFV10D / AFS20D 等) 插槽，与 AAI143/AFV10D 同物理槽位兼容(但须对应 I/O Type 定义) |
| 工作温度 | 0 ℃ ～ +55 ℃ |
| 存储温度 | -20 ℃ ～ +70 ℃ |
| 相对湿度 | 5% ～ 95% 非凝露 |
| 认证 | CE / FM / C-Tick / KC，SIL 2 Capable (IEC 61508 依系统整体) |
| 尺寸(约) | CENTUM VP I/O 模块单槽宽 ≈ 30 mm W × 130 mm H × 180 mm D（含端子排投影） |
| 重量(约) | 0.35～0.5 kg |
| MTBF | > 100,000 h（厂商典型值） |
产品介绍
（场景痛点切入）现场实测发现老 CENTUM VP 柜最容易被低估的故障是 模拟输入卡渐变零漂——某炼化重整装置一温度点慢慢从 320℃ 漂到 305℃ 无报警，追半天才发现该槽 某通道 A/D 基准微调寄存器偏移(老卡 EEPROM 比特翻转极罕见但电容老化致基准电压微降)。 在 CENTUM 架构里把现场 4–20mA 变进 DCS 做 PV ——它单通道坏=单测点坏值或 Quality Bad；全卡故障=8 个 AI 点全丢→相应回路可能切 MAN 或报警。比 DI/DO 故障影响隐蔽(漂移不易察)。
Yokogawa 对 系列部分批次 EOL/LTB（CENTUM VP R6 起主推 AAI143），全新原装靠尾货交期不稳（6~16 周）。按 ABC 看若用于关键温度/压力 AI 采集属 A 类——建议按在线 卡数每 4~6 块备 1 件经测冷备（含记录 Slot No. + I/O Tag Addr Range 表），TCO 持有几百欧 vs 关键温度点全丢致比值控制退化或误动作代价高。
