描述
产品详情
· 型号：CP451-10（CENTUM CS3000/VP FCS CPU，常配后缀 -S1 含基本 SW License）
· 品牌：Yokogawa
· 系列：CENTUM CS 3000 / CENTUM VP — Field Control Station Type CP451
规格参数
| 参数 | 说明 |
|---|---|
| 模块类型 | FCS (Field Control Station) Processor — CP451 系列（取代早期 CP345/CP401） |
| 适用系统 | CENTUM CS 3000 (B/R3.xx) 及 CENTUM VP R4.x–R6.x（部分 R7 向后兼容需确认） |
| 安装基座 | EB401 / EB402 / EB404 Base Plate（取决于 I/O 卡代次——CP451 配 EB402 常见） |
| CPU / 内存 | 32-bit RISC，内置 DRAM + Flash/CF 卡存储工程数据库、趋势缓冲 |
| 网络接口 | V-NET (Yokogawa 专网 10 Mbps/100 Mbps 同轴或 twisted pair 依版本) 及/或 Ethernet (用于 EWS/HIS 通讯，部分版双口) |
| 存储介质 | 内置 CF 卡或 Flash 存项目文件(.fcs)、系统软体映像——项目备份即备份此卡内容 |
| 冗余支持 | 可配双 CP451 做 1:1 热备（需 Redundancy License 及相同 FW/Rev） |

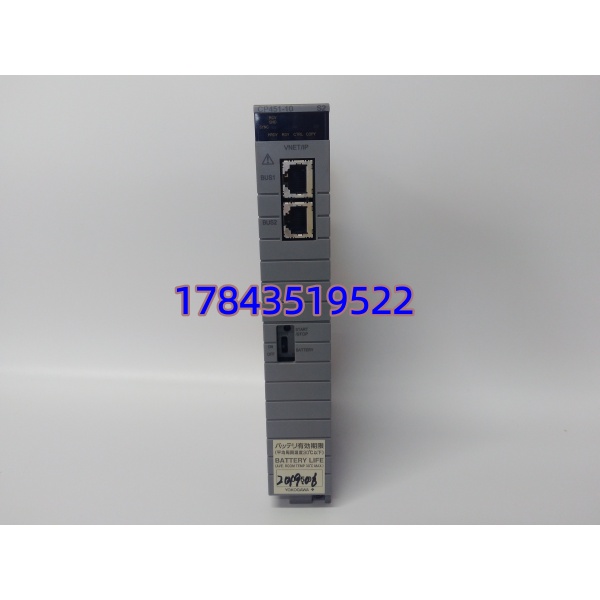

| 前面板 | RUN / ERR / VNET / COM LED、Mode 钥匙开关( RUN / STOP / INIT )、CF 卡插槽(部分 Rev) |
| 供电 | 由 Base Plate 经背板供 +5 V DC（经电源模块 PW481/PW482 等），典型功耗 15–25 W |
| 工作温度 | 0～+55℃（柜内空调），5%～95% RH 无凝露 |
| 认证 | SIL2/3 capability (依控制功能配置)，CE / FM / CSA / KC |
| 软件依赖 | 需匹配 System View Version（CS3000 Builder / VP Engineering Studio）——新 CP451 FW 需软件版 ≥ x.xx |
| 配套需核 | 现系统 VP/CS3000 Version(如 R6.05)、I/O Base 型号(EB402)、License Key(贴在模块侧或 dongle)、现 CF 卡内容备份 |
产品介绍
现场实测发现 若 CF 卡文件系统坏块会导致 “FCS Down — Database Corrupt” 报红——多数情况换 CPU 重下装工程恢复，少数 CF 卡物理坏需换卡重写。(自我纠正：严格来说 -10 内 CF 卡可单独更换——先尝试 Clone CF 卡镜象到工业级新卡插回，仍报才换整模块。) 这 CPU 是 CENTUM 控制站”大脑”：无它或它挂 → 整个 FCS 过程控制丧失（模拟输出多保持 Fail Safe 值但顺序控制停）。
从库存 ABC 看属 A 类停机影响 / B 类中高值（二手数千~万元级）：建议每个 FCS 类型(单/双 CPU 配置)按同 FW+License 版备 1 件冷备锁柜，且每次下装修改后做 Project Backup（.fcs 文件 + CF 卡镜像）。部分 早期 Rev 已 EOL——向 Yokogawa 查 LTB 并评估是否在用机群做战略囤货或计划 VP 升代。
应用场景与库存策略
痛点：某炼化常减压装置 CENTUM VP R5.04 控制站 A 面 -10 上电 Boot 卡 “Check CF Card”——CF 扇区坏。B 面热备接管但单 CPU 运行降冗余，原厂答复该 Rev Last Buy 关 Reman 需 4 周。幸技改留同版拆机测好件——断电插新 、下装 .fcs、同步 B 面恢复冗余。
典型场景与备货建议：
- 炼化/电力/制浆 CENTUM VP/CS3000 FCS：连续过程控制核心，故障致全站控制丧失 → 建议按 FCS CPU 机型(含后缀 -S1/S2 & FW Ver 兼容)各备 1 件冷备，存 MRO 柜并登序列号+License Key 复印件；双 CPU 冗余可稍放宽但仍建议备
- 多装置同种 CENTUM VP：可共享池但注意 FW/ License 兼容——高版 CPU 插低版 Base 可能提示 Mismatch 需确认
- 老线改造预留：若计划升 CENTUM VP R7+ 新 FCS 用 CP461 系列——老 不再产，确认升级 BOM 含新 CPU+Base+License 迁移
- 供应商动作：向 Yokogawa 查 Material Status + LTB Date；能锁 NOS(同 Rev -S1/S2) 或 Refurb w/ Cert 立刻下单
真实案例：
南方某 800kt/a 聚丙烯 CENTUM VP R5.02 控制站——小修时 A 面 -10(-S1) 报 “System Error — FCS Not Ready” 反复重启。先尝试 CF 卡 Clone（原卡读有坏块）写入新工业 CF——仍 Boot 失败（疑似 CPU 板级 RAM 校检错）。库房有按”每 FCS 机型×1″锁的同 Rev (-S1) 拆机测好件，断电拔旧（注意 Base 供电先断）、插新、上电工装→Init→Load Project from Engineer WS→Run 同步 B 面 OK。事后全厂同类 FCS 核对 Rev 及 License 并补 NOS 若缺口。
