描述
产品详情

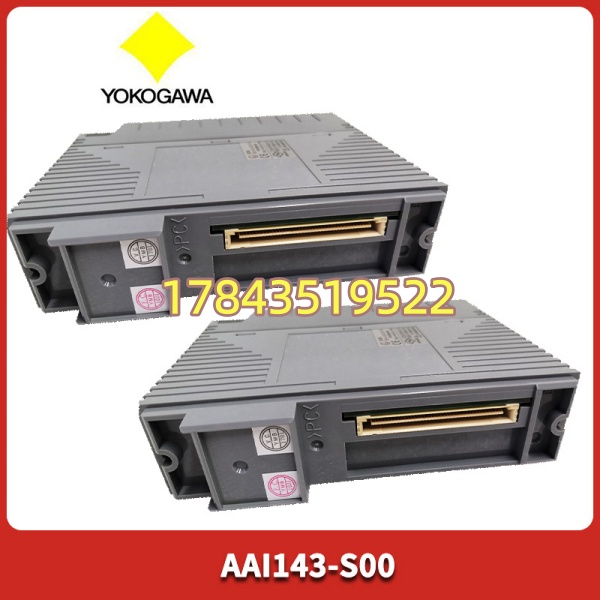

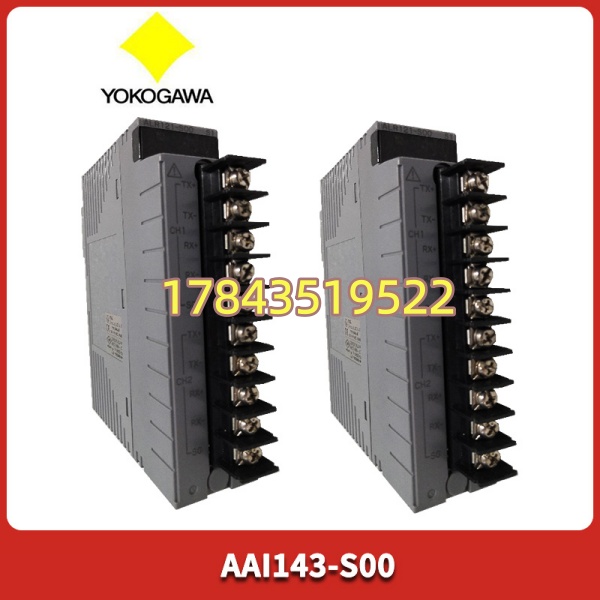

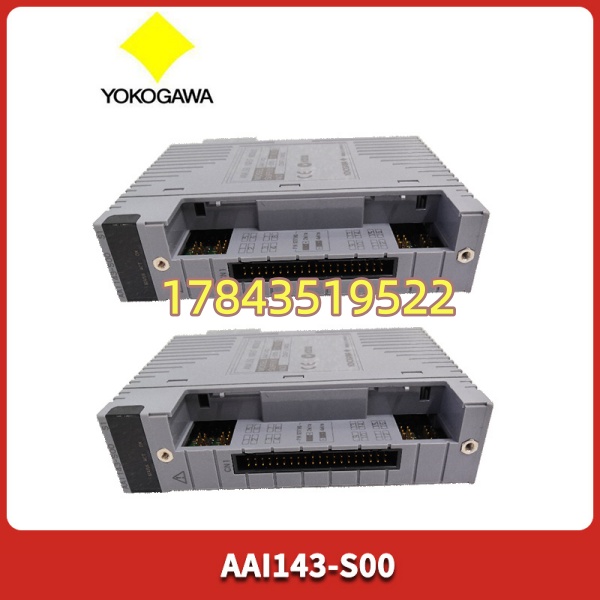

· 型号：AAI143-S00（升级替代型号为AAI143-S50）
· 品牌：横河 (YOKOGAWA)
· 系列：AAI143 Series for CENTUM VP/CS3000
规格参数
| 参数项 | 规格 |
|---|---|
| 通道数 | 16路，隔离型 |
| 输入信号 | 4-20 mA DC |
| 允许过载电流 | 24 mA（瞬态） |
| 输入阻抗（上电） | 270Ω @20mA / 350Ω @4mA |
| 输入阻抗（断电） | ≥500kΩ |
| 精度 | ±16 μA（约±0.04% FS） |
| 数据刷新周期 | 10 ms |
| 耐压隔离 | 输入对系统：1500V AC 1分钟 |
| 变送器供电 | 19.0V~25.5V @20mA（限流25mA） |
| 功耗 | 5V DC / 230mA + 24V DC / 540mA |
| 工作温度 | 0~60°C |
| 重量 | 约0.3kg |
| 外部通信 | 压接端子 / MIL电缆 / KS专用电缆 |
| HART通信 | 支持（需配合相应端子板） |
产品介绍
说个真事儿。去年某化工厂聚丙烯装置，半夜DCS上报“AI模块通道全部乱码”。仪表工到现场一查，AAI143-S00烧了——不是一路，是整个模块冒烟。库房没备件，装置被迫降负荷运行，用相邻工位的备用通道临时顶着，折腾了6个小时。
这卡是CENTUM系统的“标准件”。一条生产线少则几十块、多则上百块AAI143。它不是多稀罕的东西，但它的供应链价值在于“标准化”——你不可能为每路信号备一个单独模块，16通道的高密度设计就是为了节省机柜空间和减少故障点。
为什么很多老厂还在死守这卡？程序里已经做好了通道组态和HART设备标签，换成别家模块得重新整定、重新下装，停机动辄两天。所以库存策略很直白：每10块运行卡配1块冷备，低于这个比例就是在赌。
应用场景与库存策略
16路信号只要坏一路，整块卡就得换——没有“换一个通道”这种事。而且这玩意儿原厂已经升级到AAI143-S50，老型号现货渠道越来越少，找货周期越来越长。
典型场景与备货建议：
- 炼化装置反应器温度监控：多点热电偶变送器输出4-20mA进。温度信号联锁逻辑复杂，换卡需要重新做回路测试——建议每机柜至少1块冷备，关键装置配2块
- 电厂锅炉汽包水位测量：三取中逻辑用到三个变送器，分在三块不同上。单块卡坏了，联锁自动切除该通道——但另外两路能撑多久谁知道？建议冗余配置+1块备用，且备用卡与在运卡固件版本一致
- 造纸厂纸机张力控制：高湿度环境，端子氧化导致通道漂移。这不是卡坏，是“慢性病”——建议每半年轮换清洗端子，库房备1块用于轮换期间的临时替换
- 系统升级过渡期：如果你正在将CS3000升级到VP，新旧系统混用期间-S00可能还要撑1-2年——建议一次性Last-time-buy采购未来2年的预计消耗量
真实案例：
江苏一家精细化工企业，2019年做了一次库存盘点，发现-S00库存为0。仪表主管认为“这卡很可靠，很少坏”，没当回事。结果2020年雷雨季节，一次电压波动导致两块同时损坏（一块电源部分击穿，一块通道全部偏置）。工厂停产采购，找了一圈——国内代理说升级型号-S50要等4周，二手件问了三家只有一家有现货，价格比停产前贵了60%。
停产损失：24小时×80万产值 = 1920万。而事后他们买三块二手-S00只花了不到9000块。
教训很简单：可靠性高不等于不会坏，更不等于不会一起坏（共用电源、同批次电容老化）。老仪表工有个说法：“越是可靠的卡，越容易被库存策略忽略——然后被一次意外教做人。”
常见问题解答 (FAQ)
问：AAI143-S00和AAI143-S50什么关系？能通用吗？
S50是S00的官方升级型号。横河20布通知：停产，升级为-S50，功能完全一致。
但注意：S50的固件版本更新，与老系统的兼容性要确认。CENTUM CS3000 R3.08以下版本可能需要升级系统软件才能识别S50。换之前查一下你的FCS节点软件版本，别买了插上去报“Unknown Module”。
问：/K4A00后缀是什么意思？
表示模块带了KS电缆适配器接口，可以直接连接AEA4D端子板。简单说：买/K4A00版本到手就能接专用KS电缆，不用另配转接头。如果你的机柜用的是压接端子排，那买不带后缀的基础版就行。
问：现在全新原装还能买到吗？
S00型号原厂已停产多年。市面标“全新”的：① 极少量原厂最后库存（价格翻倍、要提供原包装和批次号）；② 翻新重标（最常见）；③ 拆机清洁品。建议接受翻新测试良品，前提是供应商提供测试报告。
问：二手翻新件怎么验货？
三件事缺一不可：
- 上机测试报告：显示每路通道的输入输出对应关系（4mA测一次，20mA测一次），精度在±20μA以内可接受
- 外观检查：端子无锈蚀、电路板无明显维修痕迹（补焊、飞线一律拒收）
- 质保：至少6个月，写明“上机后24小时内不亮包退换”
到手后：插到空闲机柜，用信号发生器给每一路送4mA和20mA，读DCS显示值，偏差超标就退货。
问：最后一次采购（Last-time-buy），买多少合适？
公式：运行数量 × 剩余服务年限(年) × 年故障率(3-5%) + 2块缓冲
举例用40块，计划5年后整体改造。则：
- 预期故障数 = 40 × 5 × 0.04 = 8块
- 加2块缓冲 = 10块
但注意：一次性买10块有呆滞风险（万一明年就改造了呢？）。建议分两批买：先买5块，2年后看情况补5块。供应商如果提供“寄存代管”服务（用多少结多少），优先选那种。
系统内替换：用-S50。系统外替换（比如换整个控制系统）：别想了——通道定义、HART通信协议、组态软件全都不一样，改造成本够你买几十块二手卡。
