描述

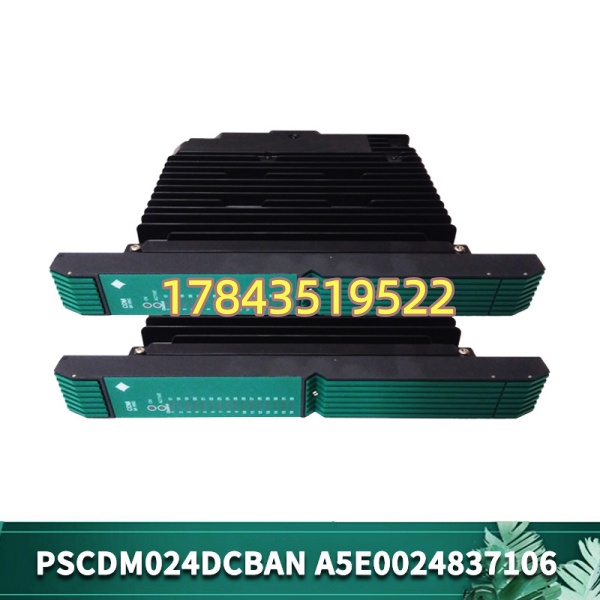

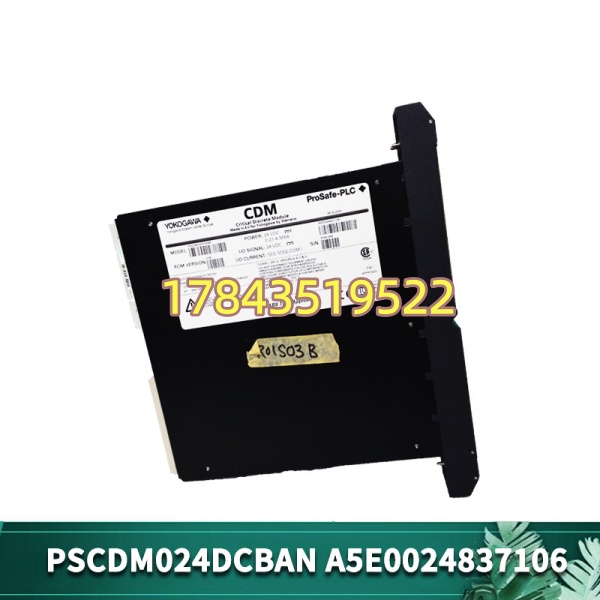

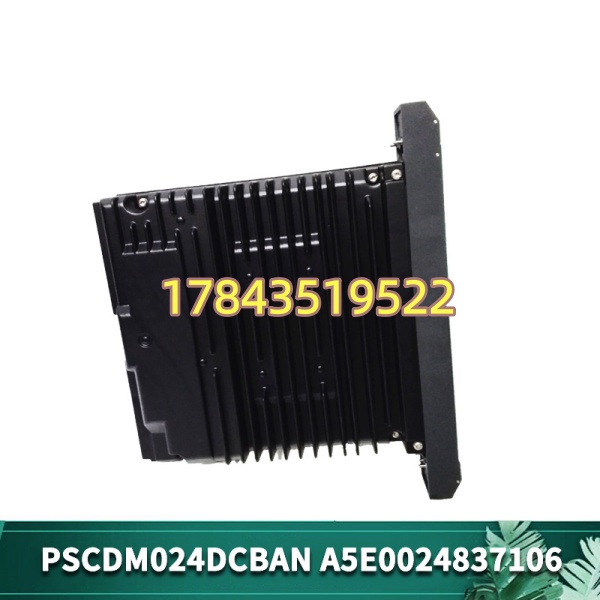

产品详情
· 型号：PSCDM024DCBAN（订货号 16809-541/2，A5E0024837106 为序列号非独立型号）
· 品牌：YOKOGAWA（横河电机）
· 系列：ProSafe-RS SIS — Critical Discrete Module (CDM) Family
规格参数
- 产品全称：YOKOGAWA ProSafe-RS Critical Discrete Module — PSCDM024DCBAN
- 订货号/备件号：16809-541/2（CDM模块本体），部分渠道写 PSCDM024DCBAN-16800-541/5
- 模块类型：安全级离散输入模块（CDM），专用于 ProSafe-RS SIS 机架，非通用 DCS I/O
- 输入点数：典型 16点独立或 24点依 Base Unit 配置（ProSafe CDM 常用 16 ch DI 版，部分文档称24ch混合）
- 输入信号类型：24 V DC 离散输入 — 支持干接点（需外接24V上拉）或有源（Wet）24VDC
- 输入电压范围：标称 24 V DC（工作范围 18～30 V DC）
- 逻辑阈值：OFF（”0″）≤ 5 V DC；ON（”1″）≥ 18 V DC @ 标称 24VDC，典型输入电流 ≤ 5 mA/点
- 响应时间：≤ 2 ms（标准），软件可配 0.1～100 ms 数字滤波消抖
- 隔离：通道-通道组分隔离，通道-系统地 ≥ 500 Vrms（光耦），满足安全回路抗扰要求
- 安全认证：符合 IEC 61508SIL 2 / SIL 3（依系统架构与Voting），TÜV 认证
- 供电方式：由 ProSafe-RS Base Unit 背板供给 24 V DC（模块自身功耗 ≤ 0.23 A @ 24VDC）
- 诊断功能：每通道断线/短路检测、模块健康自检、通信状态 LED（RUN/ERR/CH Status）
- 安装方式：插入 ProSafe-RS CDM Base（如对应端子底座），DIN 导轨机架安装，支持在线热插拔更换
- 工作环境：0～+60℃（部分资料-10～+60℃），5～95% RH 非凝露；存储 -40～+85℃
- 物理尺寸/重量：约 100×35×125 mm（长×宽×高），≈ 0.28 kg
- 防爆/环保：Class I Div.2 Groups A-D T4（部分批次），符合 IEC 61131-2Type 1/3，RoHS
产品介绍
在某炼化厂ESD改造项目里，ProSafe-RS机架上一块PSCDM024DCBAN因现场施工误将220VAC串入DI端子导致光耦全组损坏——插上新卡Base自动识别恢复，没碰逻辑程序，这就是CDM设计的好处：安全输入与控制器解耦，模块级热替换不影响SIS应用。这块卡本质是ProSafe-RS安全回路的”眼睛”，把现场急停按钮、ESD阀限位开关、压力高高三取二接点经光隔离送安全解算器，满足IEC 61508SIL 3架构要求（1oo2/2oo3 Voting下）。
严格来说，它只插ProSafe-RS专用CDM Base Unit，不能直接用于CENTUM CS 3000/VP的普通FIO或RIO机架——曾见人把混淆买错结果底座不兼容白等一周。从TCO讲，横河ProSafe-RS一代CDM模块部分区域已推新代替换但老系统仍大量在役，二手市场流通多，建议对关键装置保原型号冷备而非贸然升级（升级涉及SIS重新认证，代价远超模块成本）。
应用场景与库存策略
SIS的DI模块若故障，对应急停按钮/压力高高三取二输入可能全段置故障安全（Force Trip）或丢失监视——多数厂规ESD系统降级需限时修复或启停车。而ProSafe CDM模块原厂交期近年拉长（部分区域已入Mature/EOL预告），现货靠授权库存或测试翻新。
- 炼化/乙烯 — ESD紧急停车系统（急停按钮、PSV高高三取二、火气探头接点） → 非它不可因需SIL 3认证CDM架构及ProSafe Base兼容 → 建议按SIS机架内CDM模块总数×10%~15%备，最少保1件密封冷备（Buffer Stock），每3年通电自检LED及DI响应
- 海上平台/FLNG — 安全关断系统（ESD Level 1/2 现场接点采集） → 非它不可因Class I Div.2认证版需原厂涂层 → 采购时要求确认防爆涂层标识及原厂序列号，拒收裸板无Conformal Coating
- 电厂辅机保护 — 汽轮机跳闸保护DI（停机电磁阀反馈、轴承振动高限接点） → 非它不可因需快速响应≤2ms及通道诊断 → 多机架同型建议建共享备件池集中管理，入库前做通道点灯测试
- 注意区分 CDM DI 与 DO 模块 — ProSafe-RS有对应CDM DO（继电器/晶体管输出），两者底座不同不可混插 → 台账中DI/DO模块分色标注，防止维护误装
真实案例：
南方某LPG储运站2019年全站SIL校验时发现#1 ESD机架 Slot 3 的PSCDM024DCBAN报”Channel Group Fault”——拆机量输入通道发现现场施工单位短接测试时误将24V对地短接烧了组内光耦（还好系统Fail-Safe转跳闸而不是静默）。库房无备件，原厂答复EOL转订需10周，最终从新加坡渠道调授权测试翻新件（含TÜV CoC复印件）加急空运，延误SIL验证约5天影响投产节点。事后业主将ProSafe CDM全部A类编码，按机架槽位数×1备件（最低每台SIS机柜1件），并建立模块入库上电点灯+SIS Config比对SOP——SIS模块单价不高，但没它SIS降等就得停车。
常见问题解答 (FAQ)
Q1：PSCDM024DCBAN 还有原厂新件吗？生命周期和交期怎样？
横河ProSafe-RS一代CDM系列部分区域已进入Mature/Legacy，个别公告EOL推新代SIS模块替代。原厂新件交期波动大（8～20周或更长），国内现货多为New Surplus或授权测试翻新。采购认准订货号 16809-541/2（或完整），要求序列号照片、原厂标签及功能测试报告（至少通24V验证几通道ON/OFF LED），不能以A5E0024837106序列号当型号订。
Q2：能用在CENTUM VP/CS 3000 的普通I/O机架吗？
不能。 是ProSafe-RS专用CDM模块，须插入ProSafe-RS CDM Base Unit（安全系统机架），Pin定义、背板协议与CENTUM FIO/RIO完全不同。误买通用DCS DI模块插ProSafe机架不认，反之亦不行——这是SIS备件采购最常见坑。
Q3：停产了Last-Time-Buy建议囤多少？
若在役多套ProSafe-RS SIS系统建议按关键SIS机架CDM DI模块总数×10%~15%冷备（下限1件），集中密封存放防静电袋，每3年短时通电（插Base或测试台）验证PWR LED及至少2通道施加24V确认Status灯响应。注意SIS模块变更可能影响SIL证书——换件后通常只需确认Config Match不需重认证，但大规模替换建议咨询横河FAE。
Q4：二手/翻新件怎么验真和避坑？
① 查横河激光刻印Part No. 16809-541/2及Date Code（仿品常字体偏或丝印发虚）；② 要求插ProSafe-RS Base或兼容测试台——点亮RUN LED、加24VDC到任意DI通道确认对应CH LED亮且SIS诊断无Error；③ 正规渠道翻新应有功能保固（通常6～12个月）及TÜV相关CoC复印件，无标淘货只能做非SIL关键段备用（虽少见但建议标注）。
