描述
产品详情

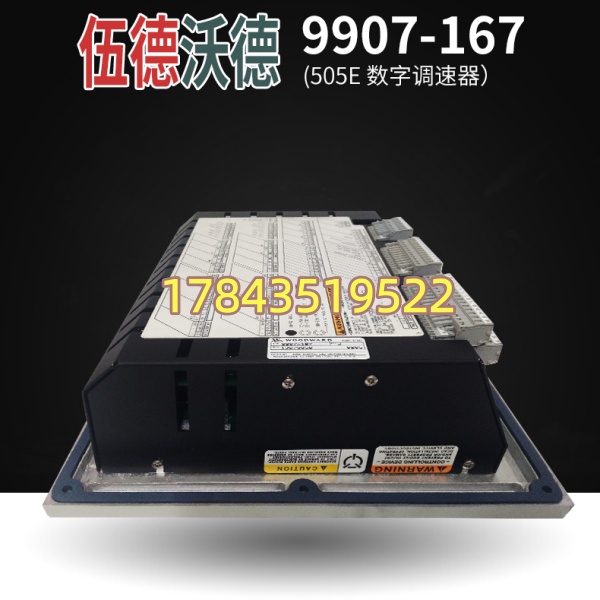

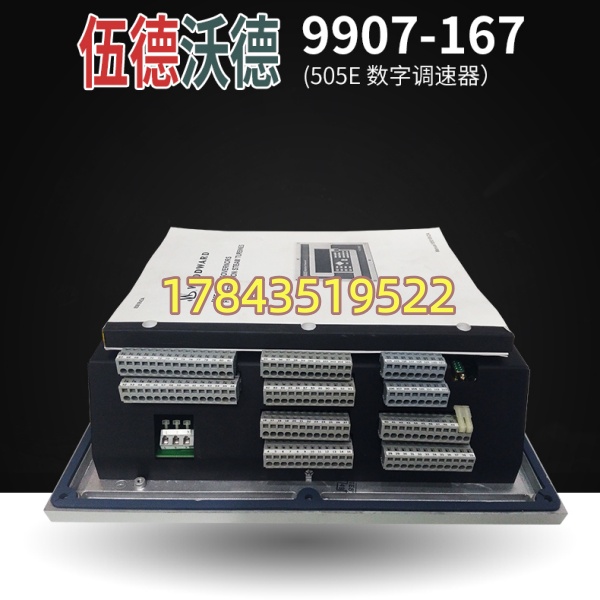

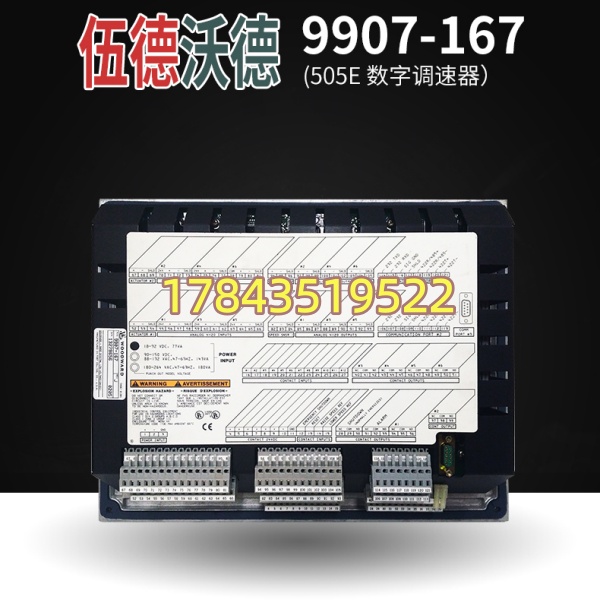

· 型号：9907-167
· 品牌：Woodward Inc.（美国 伍德沃德）
· 系列：505E Series — Second Generation Digital Governor（单抽汽/进汽控制型）
规格参数
- 产品型号：9907-167（505E Digital Governor, Low Voltage DC Version）
- 适用对象：工业蒸汽轮机单抽汽/进汽控制，亦可用于小型燃机或涡轮膨胀机调速
- 处理器：32-bit 微处理器，内置PID控制算法（稳态转速精度 ±0.25% 典型值）
- 电源输入：标称 24 VDC，允许范围 18–32 VDC，典型功耗 ≤15W
- 转速信号输入：2× Magnetic Pickup（MPU）或接近探头输入，0.5–120V RMS，200Hz–15kHz
- 模拟输入（AI）：6× 可编程 4–20mA（可配压力/温度/负荷反馈）
- 数字输入（DI）：16× 干接点输入（4路固定功能＋12路可编程，如远程启停/急停/模式切换）
- 控制输出：2× 执行器驱动输出（4–20mA 或 0–200mA，驱分缸/进汽阀执行器）；6× 可编程继电器输出；2× 可编程 4–20mA AO
- 通信接口：2× 串行口（RS-232/RS-485），支持 Modbus RTU；部分批次可选 Ethernet（505XT方向为升级替代）
- 人机界面：前面板 2行×24字符 LCD ＋ 30键多功能键盘，支持菜单参数设定与故障先出指示
- 控制功能：等速(Isochronous)/Droop/负荷共享/单抽汽压力控制/临界转速避开/自动启停序列/阀位限制
- 防护与安装：NEMA 4 标准（可选 NEMA 4X），前面板嵌入式安装，尺寸约 356×279×102 mm，重 <4.5kg
- 工作环境：-25～+65℃（带NEMA 4X外壳最高+55℃），5～95%RH 无凝露，抗振 4G(5–500Hz)，冲击 20G
- 认证：CE / UL / cUL / Class I Div.2 Groups A-D
- 生命周期状态：官方已列入 EOL/Discontinued（部分区域 Last-Time-Buy 窗口关闭或以关），新项目推荐 Woodward 505XT 替代
产品介绍
见过电厂老主控室墙上贴着”非专业人员禁止修改505参数”那种调速器吧——9907-167 就是典型第二代 505E，专伺候单抽汽/进汽蒸汽轮机，靠前面板小键盘和 LCD 就能做启停序列、临界转速躲闪和负荷分配。它不像现代 M340 或 M580 能随便在线修改，程序（Configuration）存在内部 EEPROM，现场老技工习惯用 Woodward 505 Service Tool / 505View 软件通过 RS-232 下装参数。（严格来说，505XT 在硬件接口上近似但固件不同，直接替换需重新组态并核对 I/O 映射，不是简单插槽对换。）
从供应链角度讲，这东西早过了黄金采购期——新件基本绝迹，市面剩 NOS 和测好拆机件。你的 ROI 不在议价，而在确认”还有几台在线＋预期服役年限”来决定 Last-time-buy 数量。若贵司热电厂计划在 3～5 年内整体 DCS 改造可纳入迁移预算；否则现在不囤，哪天跳闸后等国际调货 4～6 周，停机损失够买半打。
应用场景与库存策略
汽机调速器挂掉 = 发电机不能同期并网或工业透平直接跳机，而 Woodward 505E 系列交期原厂已标 Discontinued——这是教科书式的”A类低周转高停机损失”备件。
- 自备电厂/热电联产机组（单抽汽冷凝式汽轮机调速）→ 原组态无人敢随意改动 → 建议按在线台数备 1:1 冷备或全厂共享备 1 件经测 NOS，并导出 .cfg 文件做电子备份。
- 石化/化肥厂工艺透平驱动压缩机组（燃气/蒸汽透平调速）→ 替代需重新整定临界转速曲线 → 建议锁定经测二手件＋委托第三方年检上电，不建议等故障再找。
- 船舶主推进汽轮机（505E 面板安装版）→ 海事认证件难觅 → 建议向授权海事服务商询 Last-time-buy 或认证翻新件，普通工控拆机可能缺盐雾防护。
- ABC 分类建议：划入 A-Critical，安全库存 SS=1（单台在线）或按 N-1 共享池，ROP 触发”现库存≤1 且设备仍服役且无确定退役日”。
真实案例：
华北某 25MW 自备电厂 2021 年秋检做调速器按键测试时误触 Clear Config，9907-167 内参数被清零无法自恢复（原工程师退休没留备份文件）。恰逢当时市面新件断货，最终从另一家关系厂借到同版本拆机件读参数反向导入才恢复——前后耽搁 11 小时低负荷运行。事后按我建议：①购入 1 件同版本 NOS 封存入库 ②用 505View 读出完整 Configuration 存受控服务器（含校验和）③每年春秋检核对按键功能。之后再没为这模块捏汗。
常见问题解答 (FAQ)
Q1：这款还在产吗？正常渠道交期怎样？
A：Woodward 505E 9907-167 多地区已 EOL/Discontinued，原厂新件基本订不到。市面货源是 NOS（新古老库存）或拆机测好件，交期看货源 3～20 天不定。强烈建议让卖家提供序列号、生产日期码及上电显示正常画面/Config读取截图。
Q2：收到 EOL/Last-time-buy 通知该怎么采购？
A：统计在线装机台数 × 预期剩余服役年限（老电厂一般按 5～10 年计）。保守做法：每台在线机备 1 件冷备，全厂可共享额外 1 件。购入后做带载上电→真空防静电封装→贴日期标签，每 2 年抽检 LCD 和按键功能。
Q3：有 pin-to-pin 替代或升级型号吗？直接换 505XT 行不行？
A：Woodward 推荐 505XT（9907-16xx 新代）为替代方向，但不是直接插拔兼容——需重新用 Woodward 505XT 软件组态、核对 MPU/执行器 I/O 接线定义（端子排列基本一致但建议核验）、重新整定 PID 与临界转速表。若有改造窗口可评估，无改造预算则继续沿用 9907-167 并确保版本一致。
Q4：二手/拆机件怎么避坑？
A：要求：①铭牌清晰含 S/N、Date Code ②能通过 RS-232 联机读 CPU Info 及 Config（至少进菜单）的测试视频 ③前面板 LCD 无缺段、按键无卡死 ④至少 3～6 个月商家质保。警惕”未测拆机当良品”——505 系列 EEPROM 若长期掉电可能丢配置。
