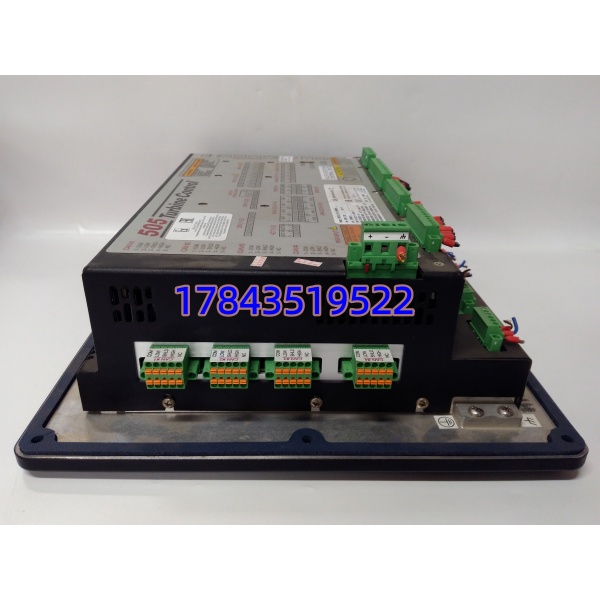

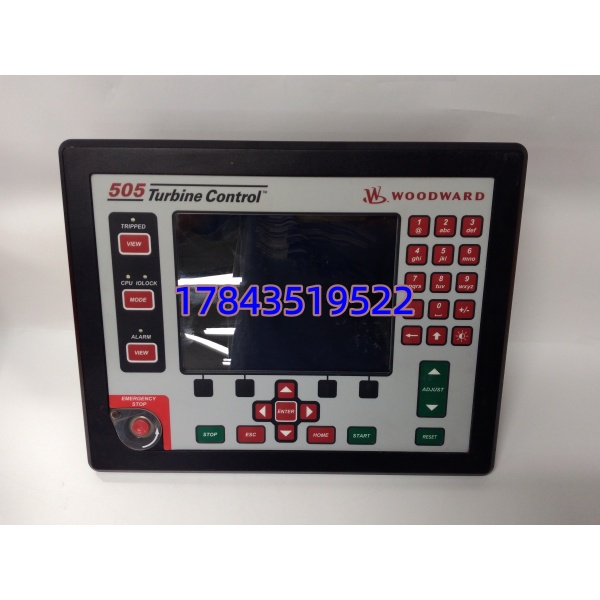

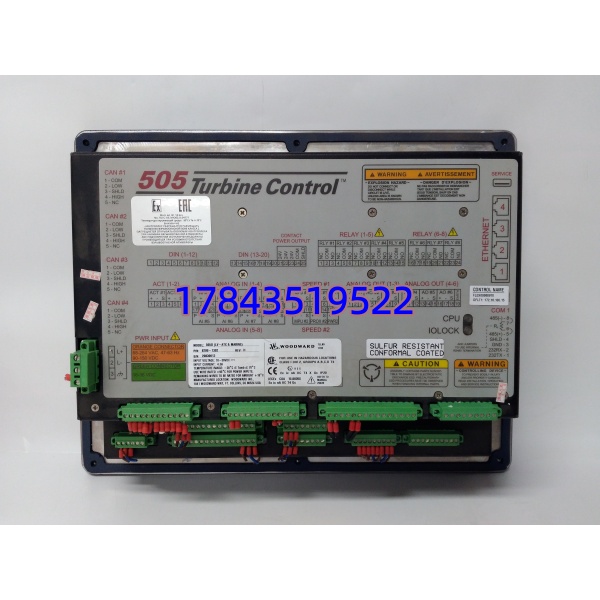

产品详情
· 型号：8200-1302（Woodward Drawing / Part Number，对应 505E CPU Board 或 MicroNet CPU 模块变体）
· 品牌：Woodward Inc.（USA）— Turbine & Engine Controls Division
· 系列：505 / 505E Steam Turbine Governor 或 MicroNet™ Digital Control System（框架式）
规格参数
- 产品类别：505E / MicroNet 系列数字调速器中央处理模块（CPU Board / Processor Module）
- 适用系统：Woodward 505E（蒸汽透平调速器单机版）、MicroNet-Plus 框架（部分早期 CPU 板号以此 8200-xxxx 标识）
- 处理器：专有 16/32-bit MCU（早期 Hitachi H8S / later ColdFire，依 Rev），典型控制周期 1–2 ms
- 程序存储：板载 EEPROM / Flash 存 Woodward 组态（505E 用 Watch Window / Config Tool 下装）
- 非易失数据：NVRAM 或 EEPROM 保存设定点/累时/事件记录；部分版带 backup 超级电容或电池（3.6V 1/2AA）
- 模拟量输入：通过基板或扩展 I/O 接磁阻/电涡流探头（Speed 1/2）、LVDT 阀位反馈（依组态 2–4 AI）
- 数字量 I/O：经基板或 DI/DO 扩展模块（典型 8DI + 6DO 继电器，依 505E 标准配置）
- 人机接口：505E 版自带 2×16 LCD + 6 键薄膜键盘；MicroNet 版经 RS-232/485 或 Ethernet 连 HMI
- 通信口：1× RS-232/485（Service Port，连 Woodward Graphical Programmer 或 505E Config Software），部分版带 Modbus RTU
- 供电：由 505 基架或 MicroNet 背板供 24 VDC（允许 18–32 VDC），典型功耗 5–10 W
- 状态指示：Run / Alarm / Trip / Speed Sensor Active LED（依版本）
- 安装方式：插 505 专用机架导轨 + 欧式针座锁定 / MicroNet 背板 Slot 1
- 工作温度：0℃～+60℃（控制室），-20℃～+70℃ 存储
- 相对湿度：5%–95% RH 无冷凝
- 尺寸/重量：约 180×120×40 mm / ≈0.3 kg（505E CPU 板）
- 认证：CSA / UL / CE，部分版 API-611 / API-670 相关（系统级 SIL 依完整配置）
- 备注：8200-1302 在不同年代 BOM 可能对应 505E CPU Board Rev C/D/E——采购须核对原拆机板完整 Woodward Dwg No.(含 Rev 字母)及 505E 软件版本兼容性（Config Tool vx.xx)
产品介绍
（从历史生命周期验证切入——某自备电厂 #3 给水泵汽机 Woodward 505E 运行第 16 年液晶缺划但键功能正常，趁大修计划预防性更换 CPU 板 8200-1302。现场老 505E 用并行 EEPROM 存组态（不是 CF 卡），换板必须用 Woodward 505E Configuration Software 从旧板 Read All 或从上次 .c50 工程文件 Re-Download 并核对升速/暖机/跳闸设定值——这点跟 ABB/Siemens 不一样，505E 组态不自动驻留背板，全在 CPU 板 EEPROM，旧板全死没备份就麻烦。）
8200-1302 在 505E 架构里就是”小脑”——它读磁阻探头算转速、执行升速曲线、做过速保护（通常 Triple 独立超速通道在基架）、输出 4–20mA 阀位指令给伺服阀。严格来说它只在与同版基架（505E Base Assembly）及相同 I/O 扩展板配合时工作，换新后最关键三件事：① 从旧板或离线备份(.c50) 重下组态 ② 核对电池/超级电容新（保 NVRAM 累时/Event Log）③ 做 Speed Raise/Lower 及 Trip Simulate 验证整定曲线。若旧板 NVRAM 坏但工程文件在，重下后需人工核对所有数字——尤其临界转速区跨越点、暖机时间、跳闸 RPM。
库存经理视角是 A类单点——汽机调速器无冗余（505E 多单机配置），CPU 板故障致无法冲转或运行中 Trip。全新原厂部分 Rev EOL 交期 12–30 周，翻新版测试好件是现实选择。我管的电厂/化工厂做法：同型 505E 在役设备每 2～3 台备 1 件冷备（锁防静电袋贴”适配 505E Dwg 8200-1302 Rev.xx, Config Tool v.x.xx”），强制每半年 Dump EEPROM 到 PC 存 .c50 + 纸质关键设定值留底（升速曲线/跳闸值/阀位标定）。收到 Woodward Product Discontinuance Notice 按在役台数 Last-time-buy（通常 N+1）。
应用场景与库存策略
痛点切入：
汽机调速器 CPU 板失效分硬（Run LED 灭不引导）、软（NVRAM 校验错致升速曲线参数漂）。某化工厂 505E 因超级电容老化丢累时计数器——未影响运行但因年度审 Core 要求追溯运行小时数暴露无备份。另一回老厂 505E 完全不引导（EEPROM 写穿），幸三年前按建议囤翻新版 + 有 .c50 工程文件，冷停 1h 重下组态恢复。
典型场景与备货建议：
- 热电/石化自备电厂 给水泵/引风机/主汽机 Woodward 505E 调速器——单机无冗余，非它不可。建议：按在役 505E 台数每 2～3 台备 1 件冷备件（标清 Dwg No. 8200-1302 Rev.xx + 兼容 Config Tool 版本）；若多台完全相同可 N:1 但需评估停邻机借板风险（小——物理插拔 5 分钟）。
- 燃气轮机 Mark VI + Woodward 505E 辅助调速（二次调速/补汽阀）——同理按 N≥2 备 1 件。
- 老系统延寿决策——若 505E 整机进入 EOL 且无 CPU 板，借大修评估升级到 Woodward 505XP（新 505 系列彩屏/USB）或 MicroNet Plus 整柜改造——属 CAPEX 非单纯 MRO，提前 2～3 年规划。
真实案例：
北方某 25MW 自备电厂 #1 机 505E 调速器（给水泵汽机）年检 Read EEPROM 发现 Config CRC Warning——旧板 EEPROM 单元老化。库房有 1 件 8200-1302 翻新版（测试好，新超级电容已充）。断电拔旧→插新→用 Woodward 505E Config Tool 从 .c50 工程重下全部组态→核对升速曲线点(暖机 rpm/时间/临界区)与纸质一致→Set Calendar/Run Hours→做 Speed Raise 50rpm / Lower 50rpm 及 Overspeed Test (Trip Set 110% 模拟)→阀位反馈线性 OK→恢复自动。全程冷停 50 分钟（幸非跳机中）。事后该厂按建议：a) 所有 505E 按 1:N 备件 b) 季度 EEPROM Dump 自动化 c) 电池/超级电容每 5 年强换。
