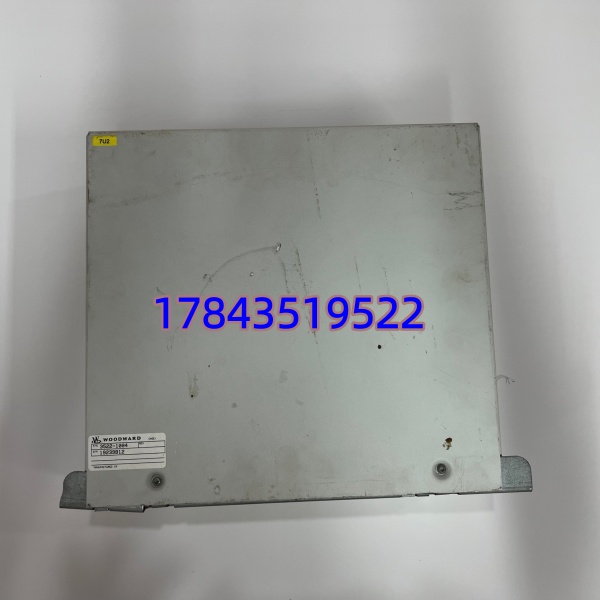

产品详情
· 型号：BUM60-1224-54-B-001-VC-A0-0093-0013-G003-000（Woodward Order Code，图纸索引 3522-1004）
· 品牌：Woodward Inc.（原 Woodward Governor — Turbomachinery & Engine Controls）
· 系列：Woodward BUM60 Series Brushless Servo / Valve Drive Amplifier
规格参数
- 产品型号：BUM60-1224-54-B-001-VC-A0-0093-0013-G003-000（BUM60 platform，”1224″=120/240V AC input range，后缀定义 I/O/feedback/enable options；关联 DWG 3522-1004）
- 制造商：Woodward Inc.（Engine & Turbine Controls Division）
- 设备类型：Standalone Servo Amplifier / Brushless DC & AC Servo Drive — 用于汽轮机阀位执行机构(EH Actuator)或大型蝶阀伺服系统
- 适用负载：配套 Woodward 指定无刷伺服电机(如 BM / BSM 系列) 或电液伺服泵/LVDT 油缸配伺服阀驱动级
- 输入电源电压：115 VAC ±10% 1Φ 或 208–240 VAC ±10% 1Φ/3Φ（依具体选项，1224 系列兼容宽范围），50/60 Hz
- 输出电流：依功率级 6–30 Arms 连续（具体 BUM60 尺寸 S/M/L 决定——需核对原铭牌 A 额定）
- 控制指令接口：±10 VDC 位置指令（from Governor 505/Peak150）、4–20 mA（可选）、Enable / Inhibit / Local/Remote Select
- 位置反馈输入：Resolver（标准）、增量 Encoder（A/B/Z 可选）、Synchronous Serial (SSI 可选 — 依后缀)
- LVDT 激励/解调：部分 BUM60 阀位版含 LVDT 解调卡（依选项 VC-A0… 指示），直接接 LVDT 二次线圈回授阀位
- 保护功能：过流/过压/欠压/过热/电机相间短路/反馈丢失(Feedback Loss Trip)

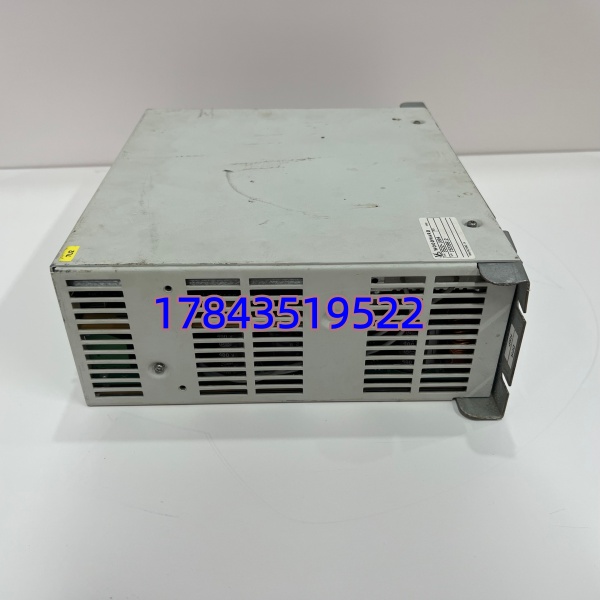

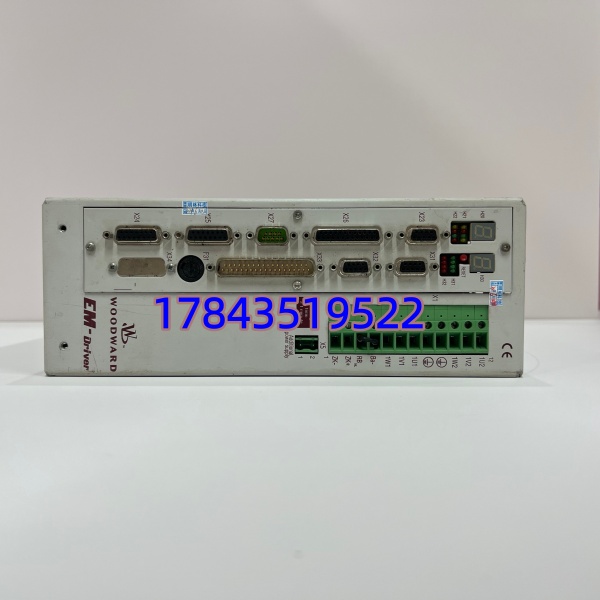

- 状态指示：Pwr / Run / Flt LED + 7-Seg 故障码显示（可读 Fault Code 对应 Woodward Manual）
- 通信/配置：前面板 Keypad + RS-232/485（部分版支持 DeviceNet / CANopen 选配）
- 安装方式：柜内 DIN 导轨或背板螺栓固定（典型 IP20 机箱），强制风冷或自然对流依功率级
- 工作温度：0 °C ～ +50 °C（控制室/电子间），-25 °C ～ +70 °C 存储
- 认证：UL 508C、CSA C22.2 No.14、CE、RoHS（依批次）
- 配套软件：Woodward Watch Window / Servo Tuner PC 软件（RS-232 连接整定 PID / 增益 / 死区）
- 物理尺寸（约）：小型 S-frame ≈170×110×55mm，M/L-frame 柜装 ≈300×200×150mm，重量 1–5 kg 依功率
产品介绍
在某 300MW 机组碰过：再热调门在负荷阶跃时振荡——增益已调好多年，最终锁定是 内基准电压源温漂使 ±10V 指令映射比例偏了 3%，重自整定(autotune) 后平息。这东西介于纯放大器与微型伺服驱动之间：它不像 505/Peak150 那样跑主控制逻辑，但是阀位闭环 PI + 电机 PWM 全在它里面——每台重要调门独享一台，是单点故障(SPOF) 且直接影响阀门线性和甩负荷响应。
从 ABC 分类放 A 类关键件（单价高但主汽门/调门失驱=机组打闸或大幅限负荷）。Woodward 对老 部分选项已 Legacy / LTB，新项目推 ProTech / NetView+ 集成方案，老机需留冷备件。好消息是 通常可在线更换（先切 Manual/Local 或闭锁输出再拔），有冷备件 MTTR 约 15–30 分钟（含重加载参数）。
应用场景与库存策略
特定后缀新原厂盒装部分区域 EOL，市面多为 New Surplus 或 Woodward 认证再生单元，交期不定。火电/燃机若伺服驱动故障且无冷备——对应调门失控通常触发 OPC 或 MFT，调度要求尽快恢复。
- 火电/燃机蒸汽调节阀 EH 执行机构（主汽门/再热调门 → Woodward 505+ 驱动伺服电机或电液泵 → LVDT 阀位反馈闭环）→ Woodward 原生配套，IO 选项须与原 Order Code 一致 → 建议按关键调门台数 N×1（最少 1 件）/ 全厂同型共享 +1 块经参数预灌录冷备件（Buffer Stock）
- 大型工业透平（压缩机/船用）阀位控制（燃气轮机 IGV 调节、防喘放气阀伺服）→ Resolver 反馈 + ±10V 指令原生兼容 → 可与轮机班共用区域周转备件
- → 是集成驱动，不同于早期分离式模拟功放卡（如 Woodward 旧 844x 系列），，物理尺寸与接线完全不同
- 新建项目不适用（新透平选 Woodward Peak 150 integrated 或 MicroNet + 集成 I/O）→ 此件仅供老厂 Woodward 505 + 运维
真实案例：北方某 2×300MW CFB 机组 #1 机再热调门 （同完整码含 3522-1004）运行中 Fault LED 闪、阀位反馈冻结——确认为 DC Link 电容老化 ESR 超标致欠压锁存（该批 1999 年投运）。因按 ABC 分类备有 1 块冷备（提前用 Woodward Servo Tuner 读入原 .wdb 参数文件校验兼容），运行切 Local Manual 闭锁输出、断电换板、上电下载参数、切回 Remote——全程 22 分钟恢复自动。事后查 Woodward 分销确认该后缀配置已入 LTB 无新原厂盒装，随即追加第 2 块密封保存。若无冷备需等贸易商调货约 4 周——期间该调门手动限制负荷运行属重大运行约束。
