描述
产品详情

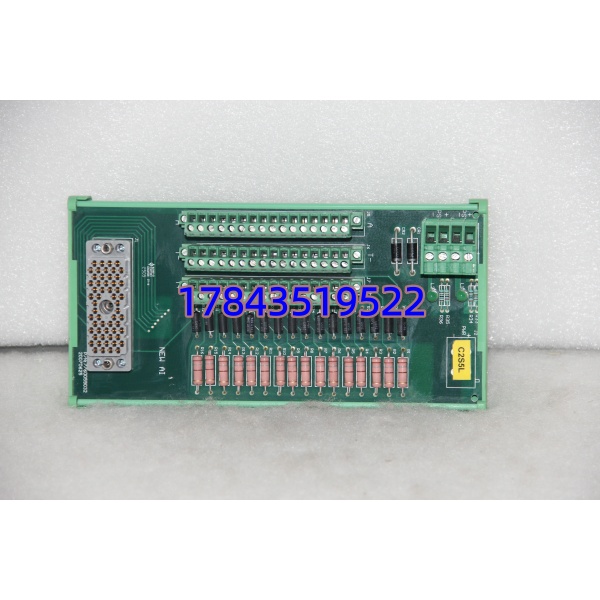

· 型号：9771-220
· 品牌：Woodward（伍德沃德，美国）
· 系列：505 / 505E Digital Governor — Service/Configuration Interface Accessory
规格参数
- 适用主机：Woodward 505（柴油/蒸汽透平）及 505E 系列数字调速器
- 接口类型：一端 505 本体 Service Port（通常为 RJ-11/RJ-12 或专用 Woodward 插座），一端 PC COM 口 DB-9 Female（RS-232 NULL Modem 定义）
- 通信协议：Woodward 505 proprietary over RS-232，9600/19200 bps（取决于 505 固件版本）
- 信号线定义：TX/RX 交叉（NULL Modem），RTS/CTS 视批次短接或直连，需核对原厂引脚图
- 线缆长度：常见 1.8 m / 6 ft（二手件以实物为准）
- 外壳材质：PVC 护套 + 模压接头，部分批次带小型电平转换盒
- 工作温度：0℃～+50℃（仅调试用，非持续在线安装）
- 接地要求：屏蔽层接 505 侧机壳地，PC 侧悬空以防地环流
- 配套软件：Woodward 505 Configuration Software（早期 DOS 版或 Windows 版，视调速器 FW）
- 兼容替代：Woodward 原厂 9771-xxx 系列编程线；第三方自制 NULL-Modem 线需严格核对引脚
- 认证：UL/CSA 组件级（附件，无独立 SIL 认证）
- 重量：约 0.2–0.35 kg
- 备注：部分 9771-220 批次实质为接口适配器+线组合，非单纯线缆——收货需确认接口形态与实物照片一致
产品介绍
9771-220 是 Woodward 505/505E 数字调速器的现场服务接口附件，用于在机组试车、检修或参数修改时把便携式电脑（或 Woodward 手持编程器）连入调速器 Service 口。很多厂里 505 屏按键还能凑合看数据，但要做转速斜坡整定、PID 修改或导出故障记录，离了这根线基本干瞪眼。
有一点要注意：这不是通用 RS-232 线，是 NULL Modem 交叉定义且引脚分配按 Woodward 私有标准。我见过集成商用普通九针对九针直连线替代，连上后 505 软件显示”通讯超时”，白折腾两小时。买二手件务必核对接口插头样式（RJ 类或小矩形 Woodward 专用）与你的 505 面板 Service 口匹配——早期 505 和后期的 505E MicroNet 变体接口略有差异，不通用。
应用场景与行业案例
我在现场遇到过汽机冲转前发现 505 参数需微调，结果原厂编程线丢了，临时找 IT 部门的串口线插上一通乱试不通——最后等顺丰从外地调原厂 9771-220，延误开工近半天。这种小附件单价不高，但缺了它能卡住整个开机节点。
典型场景：
- 自备电厂汽轮机调速 — 505E 初调 PID、转速设定值下载，非它不可因为 505 面板按键无法完整配置复杂功能块。
- 炼化厂燃气透平年修 — 读取 505 历史故障代码判断此前意外降负荷原因，需联机导出。
- 船舶/海上平台柴油机油门控制 — 海上补给周期长，随机备一根 9771-220 比指望原厂随机线不丢更现实。
- EPC 调试阶段 — 多台 505 共用一条线轮流配，现场必备。
真实案例：华东某热电厂 #3 汽机 505E，大修后做 Overspeed Test Trip 定值时发现原厂随机线遗失。调试工程师拿普通九针对九针串口线试了三次均无法通讯，开机节点压着。采购连夜从同城集成商调了一条二手 9771-220（附带通断确认照片），到货一插即连，半小时内完成参数写入。老师傅事后把这根线锁进专用工具柜，说”比 spare fuse 还金贵”。
常见问题解答 (FAQ)
Q1：9771-220 能当日常在线监视用吗？
不建议。它是调试/服务附件，通常只在参数下装或读故障时接入。长期挂在 PC 上无意义，且增加现场误碰风险。505 正常运行靠自身面板或 DCS 硬接线联锁。
Q2：我的 505 面板 Service 口是圆头八针，这个是 RJ 插头能用吗？
不能强行代。Woodward 不同时期 505 面板接口有 RJ-11 类和小圆形军用插头两种，9771-220 通常指 RJ 型。老版本需确认对应 9771-2xx 子型号，买前拍面板 Service 口照片问卖家。
Q3：可以用 USB-串口转接头代替电脑 COM 口吗？
可以，但建议用 FTDI 芯片的可靠 USB-RS232 转接线并固定 COM 口号（通常 COM1–COM4）。有些国产廉价 PL2303 芯片在 Win10/11 下时序偏移会导致 505 软件偶尔断连，遇此问题先换转接线再怀疑 9771-220。
Q4：第三方自制 NULL Modem 线能替代吗？
理论上能，前提是严格按 Woodward 505 引脚定义交叉 TX/RX 并正确处理 RTS/CTS。但现场我不推荐——引脚错一根就通讯不上，查起来费劲。原厂或拆机原装 9771-220 省事且便宜（相对停机损失）。
Q5：二手件怎么验货？
上电前目测接头无断针、线缆无压扁破损。到现场连 505 + 笔记本跑 Woodward 505 Config Software，能识别 CPU 版本号、可读参数即合格。要求卖家发货前拍两端接头特写图。
Q6：停产了吗？买不到怎么办？
Woodward 仍供部分 505 附件但交期长。二手市场流通尚可。极端情况下可找熟悉 Woodward 引脚定义的同行按原厂手册自制，但务必用万用表核对 NULL Modem 通断后再插 505。
