描述

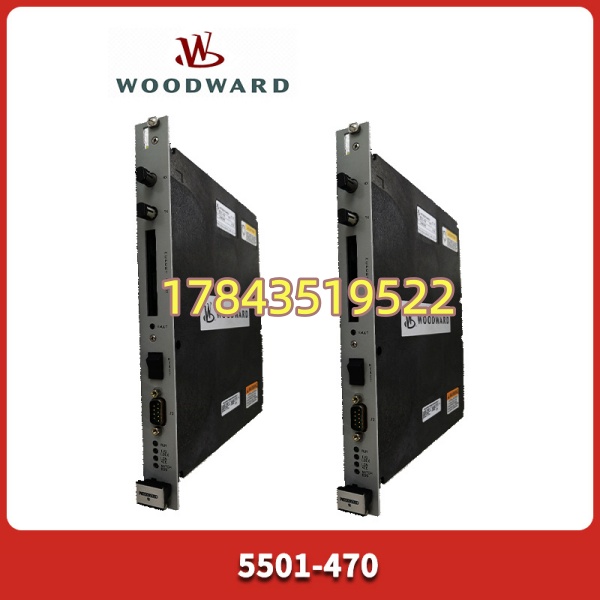

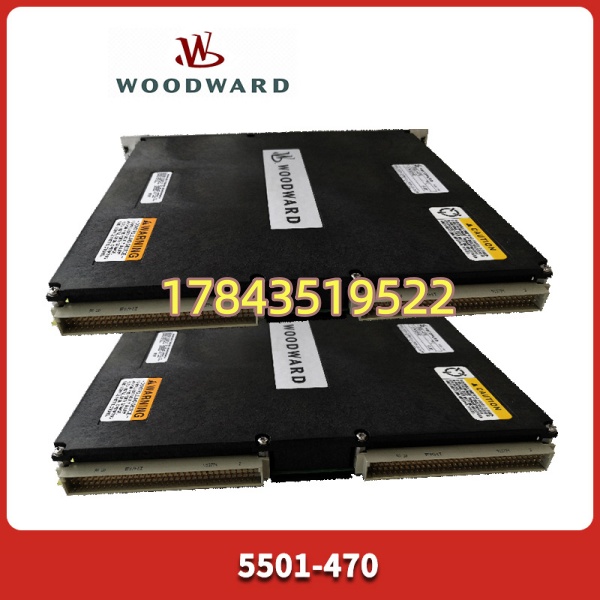

产品详情
· 型号：5501-470（常见后缀如 -01/-02/Rev A~G，功能依 MicroNet 组态文件定义）
· 品牌：Woodward Governor Company（美国伍德沃德）
· 系列：MicroNet TMR — Triple Modular Redundant Turbine / Compressor Digital Control Platform
规格参数
| 项目 | 规格值 |
|---|---|
| 产品家族 | Woodward MicroNet TMR 数字控制系统模块 |
| 典型应用 | 工业燃气轮机(GT)、蒸汽轮机(ST)、离心压缩机调速/保护控制 |
| 架构形式 | 三模冗余(TMR)—三独立微处理器通道 + Majority Voting 输出 |
| 功能角色 | CPU 处理单元 / 模拟量数字量 I/O 扩展（依 Slot 组态及 Firmware 而定） |
| 供电方式 | 由 MicroNet 机架背板供给 DC 24V（典型 18～32VDC 工作范围） |
| 通信接口 | 标配 RS-232 调试/下载口；可选 RS-485 或 Ethernet 连 MicroNet Link（依具体变体） |
| I/O 能力 | 依组态支持 LVDT/伺服阀驱动、转速探头输入、DI/AI/AO（具体点数参照项目 ICD） |
| 表决机制 | 通道间交叉比对(Cross-Channel Comparison)，允许单通道故障降级运行 |
| 指示元件 | 前面板 PWR / Run / Err / Ch_A~Ch_C Status LED |
| 安装形式 | 插入 MicroNet TMR 机架指定槽位（导轨锁定 + 背板总线金手指） |
| 工作温度 | 通常 0～+60℃（控制室/机柜空调环境），存储 -40～+85℃ |
| 认证/标准 | 设计符合 IEC 61508 SIL 2/3（系统整体认证），CE，cULus，遵循 NEMA/IEC 机柜规范 |
| 配套软件 | Woodward MicroNet Designer / Graphical Application Programmer (GAP) |
| 固件注意 | 模块 Firmware 版本须与系统项目文件(.mnp)匹配，不同 Rev 可能不完全互通 |
| 物理尺寸 | 约 160×110×35 mm（依机架槽宽，仅供参考） |
产品介绍
伍德沃德 MicroNet TMR 这套东西在电厂和油气压气站里有个特点——它不像 PLC 三天两头换，一套能扛 15～20 年。5501-470 作为 TMR 架构里的核心槽位模块，平时三取二表决悄悄跑着，红灯不亮没人想起它。出问题往往是某通道 LED 报 Fault、系统自动切降级运行（Degraded Mode），这时候你最怕的是第二通道跟着挂——没有热备模块当场插进去就意味着准备降负荷甚至停机。从技术定位讲，它是典型的高可靠性表决控制组件，不是通用 IO 模块，不能随意用 505/505E 或 MicroNet Plus SIM 卡替代。
库存经理的账很好算：Woodward 自 5400/5500 系列 MicroNet 模块逐步被 MicroNet Plus（5700 系列）取代，5501-470 新件全球缺货已成常态，交期要么 N/A 要么 26+ 周特殊订货。这属于A类关键慢流(EOL趋势)备件，TCO 里停机一小时损失往往是模块价格的几十倍。现场实测发现老模块电容老化引起的”偶发 Channel Fail”在投运第 10～12 年明显增多，建议在役机组按 1:1 冷备（最小每套 TMR 机架备 1 块兼容 Rev 的测好件），别等第二个通道挂了再慌。
应用场景与库存策略
TMR 模块失效征兆常为：单通道 Fault LED 常亮但系统仍运行（降级模式）→ 交叉比对误差增大 → 若第二通道故障触发 TMR Trip。老旧电解电容和背板接触氧化是主因，沿海或高湿环境加速劣化。Woodward 原厂对 5501-4xx 系列多已进入 Limited / Obsolete 状态。
- 燃气轮机联合循环电厂（9E/9F 配套 MicroNet TMR）——每台燃机控制柜 TMR 机架通常 3～5 槽；建议每套 TMR 系统备至少 1 块与现网同 Rev/FW 的测好冷备件，并定期（年检时）上机架做热插拔兼容性抽检。
- 长输管线压气站离心压缩机控制——无人值守站，模块故障需调度停机；建议由授权服务商做 VMI（寄售备件）或至少备 1 块于主控中心库房，要求 24h 可达现场。
- 炼化/化肥厂蒸汽轮机驱动压缩机组——高温高湿环境加速电容干涸；若现役 ≥2 套 MicroNet TMR，可按 N 套系统备「⌈N/2⌉+1」块，优先确保同 FW 版本可互换。
- EOL 应对 & 升级路径——5501-470 所在 5500 平台正被 MicroNet Plus(5700)替代，Woodward 提供 Migration Kit 但涉及重新组态与 SAT；如贵司短期内不打算做系统升级，现在就是 Last-time-buy 窗口（已过最好也要从二手测好渠道锁货），建议战略囤积经 GAP 工程文件兼容性核验的模块。
真实案例：
西北某 350MW 联合循环电厂，#2 燃机 MicroNet TMR 机架三槽插的都是 5501-470 Rev.C FW 3.14。投运第 11 年秋天，夜班 DCS 弹”MicroNet Ch.B Fault—Degraded Mode”，现场检查 B 通道 PWR 正常但 Run 灯灭、Err 闪烁，复位无效——判断模块内部 CPU 板级故障。库房翻遍无备件，Woodward 中国代理报价”无新件、美仓查到一台翻新品 6 周”。电厂被迫降负荷运行 72 小时等新加坡调来一块测好拆机件才恢复正常。事后按我建议：立刻购入 2 块同 Rev/FW 经 GAP 工程兼容确认的拆机件（一插机架旁槽做热备预留、一入 A 类冷备台账），并在下次小修时做一次热插拔切换验证。那次降负荷损失折算超百万，两块备件不到两万。
常见问题解答 (FAQ)
Q1：5501-470 目前是原厂在产还是已 EOL？常规能买到新的吗？
Woodward 5500 系列 MicroNet 模块（含 5501-470）多数已进入 Obsolescence / Limited Availability 状态，全新原厂件基本断供或需特别询价 NCNR（不可取消退回）。当前主流货源是授权翻新品(Refurb w/Warranty)和测试合格拆机件(Used-Tested OK)。采购前先确认贵司现网 FW 版本兼容性。
Q2：停产件 Last-time-buy 建议囤几块？
按 ABC-A 类：每套在役 MicroNet TMR 系统（3 槽或 5 槽架构）至少备 1 块与现网同 HW Rev + 同 FW 版本的测好件；若有 ≥2 套相同配置的系统可按「⌈N/2⌉+1」囤。EOL 件补货 Lead Time 趋近无穷，原则是宁呆滞不缺口——只要确认可退或转卖同业可适当多囤。
Q3：能用新版 MicroNet Plus(5700系列)模块直接插替吗？
不能。 5501-470 是 MicroNet Classic TMR 背板总线架构，5700 系列（如 5710/5750）背板引脚、FW 结构、GAP 工程文件均不兼容，物理上插不进也认不到。整机迁移需 Woodward 提供 Migration Kit 并重新组态、SAT 验收——属项目级改造，非简单备件替换。以 Woodward 官方迁移指南为准。
Q4：买拆机/翻新品如何验货防暗病？
要求供应商：① 提供 Woodward 原厂或授权第三方全功能测试报告（含上电自检、通道交叉比对模拟、LED 状态截图）；② 清晰序列号/HW Rev/FW 版本照片；③ 至少 6～12 个月质保。收到后建议趁小修窗口在停机态做热插拔替换测试——别第一次插就是故障停机时。
Q5：HW Revision 或 Firmware 版本不一致能混插吗？
多数情况下同型号不同 HW Rev 可混插，但 Firmware 版本差异过大 GAP 会报 Config Mismatch 或禁止下载。稳妥做法：冷备件 FW 刷成与现网完全一致（用 GAP/Loader 可写），Project File(.mnp) 里勾选 Allow Mixed Hardware 需谨慎评估。严格以项目 As-Built 文档注明的兼容范围为据。
Q6：模块表面标签重打或有轻微划痕影响使用吗？要不要拒收？
外壳划痕、原厂标签褪色不影响功能，但序列号被完全覆盖重打且无原始可追溯信息、或金手指严重氧化发黑的建议拒收或要求卖家清理重测。关键是上电自检 PASS + 通道表决正常 + FW 匹配，外观次要。
