描述
产品详情

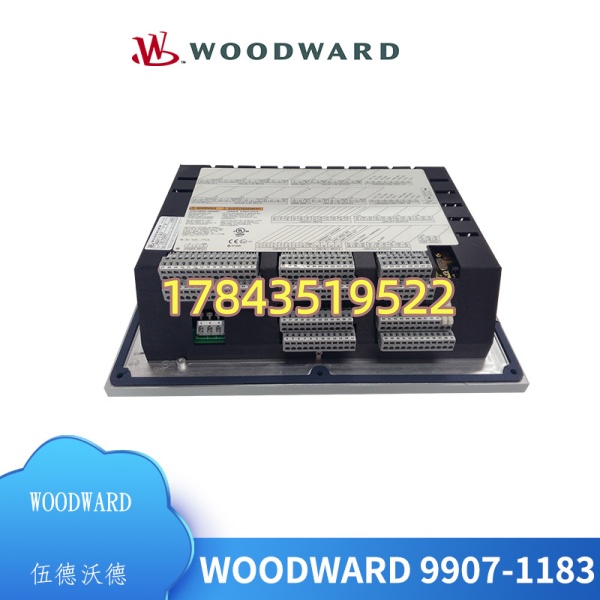

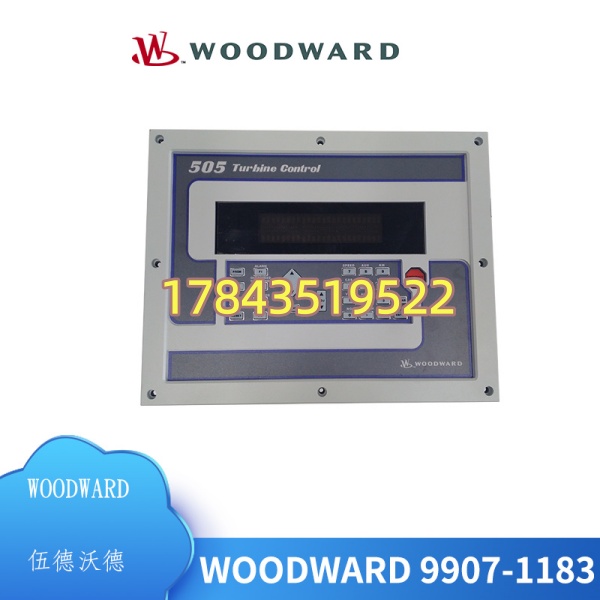

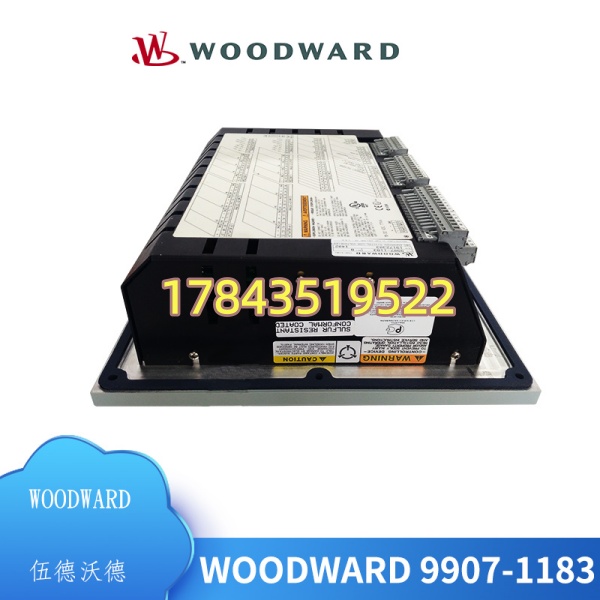

· 型号：9907-1183
· 品牌：Woodward（伍德沃德）
· 系列：505E Digital Steam Turbine Governor
规格参数
| 参数项 | 规格说明 | 备注 |
|---|---|---|
| 产品系列 | Woodward 505E | 适用于单抽汽/进汽蒸汽轮机 |
| 型号 | 9907-1183 | 面板安装带HMI版本 |
| 供电电压 | 18–32 VDC（标称24 VDC） | 符合IEC 61131-2 DC标准 |
| 控制内核 | 32位微控制器 | 数字PID闭环算法 |
| 模拟输入 | 6路 4–20 mA 可编程电流输入 | 压力/温度/负荷反馈 |
| 数字输入 | 16路离散触点输入（4路专用+12路可编程） | 启停/联锁/选择开关 |
| 模拟输出 | 2路 4–20 mA（阀位/负荷指令） | — |
| 通信接口 | 2×串行口，Modbus ASCII/RTU（RS-232/RS-485） | 可联入DCS/SCADA |
| 人机界面 | 30键薄膜键盘＋2行×24字符LCD | 现场参数设定及监控 |
| 控制模式 | 转速控制、负荷控制、抽汽/进汽压力控制、比率限制 | — |
| 安全功能 | 超速保护（Overspeed Trip）、零速检测、事件记录 | 建议独立机械超速保护作冗余 |
| 工作温度 | -25℃～+65℃（-13℉～+149℉），带NEMA 4X壳时≤55℃ | — |
| 防护等级 | 可选 NEMA 4X / IP56 外壳 | 防尘防水，适合户外 |
| 外形尺寸 | 约 356×279×102 mm（14″×11″×4″） | 含外壳版本 |
| 重量 | 约 4.13 kg（9.11 lb） | — |
| 认证 | CE、UL认可元件、Class I Div 2（北美危化区） | ATEX标记已取消（Legacy产品） |
| 编程软件 | Woodward 505View / 505 Configuration Software | 固件版本影响功能集，请以设备标签为准 |
产品介绍
现场实测发现，老电厂里这批505E一旦挂掉，等原厂新货基本是8–12周起跳——而汽机甩负荷停机一天的光燃煤损失就够买三四台。9907-1183 本质是伍德沃德505E家族中带前面板HMI的单/抽汽汽轮机数字调速器，靠32位MCU跑PID闭环把转速稳在±0.5%以内，支持抽汽压力解耦和比率限制，比老式液压调速器省油还少漂移。
严格来说，它只在较晚期505E固件里完整支持抽汽/进汽双模式解耦，早期批次可能仅开放单阀——核对机身标签上的FW版本再下单。从备件管理角度，505E系列已进入产品生命周期末期（Legacy/EOL通知参见Woodward Support Statement 2017），新项目应转505XT（8200-1310），但存量装置还得靠它在役件或优质翻新件维持运转，TCO取决于你能不能提前锁定2–3台Last-time-buy或战略冷备。
应用场景与库存策略
汽轮发电机组一停，电网考核+燃料浪费按小时计。这种核心调速控制器若突然黑屏或按键失效，没有同型号热备就只能等跨国调货——大多数自备电厂在这上面吃过亏。
- 热电联产/自备电厂（抽汽供热汽轮机）——控制主汽门及抽汽调节阀，非它不可因程序与现场I/O组态绑定；建议按A类关键件备1台全新冷备件（Buffer Stock），并导出并归档当前组态文件（*.505cfg）。
- 炼油/化工驱动用工业汽轮机（压缩机组）——严酷环境选配NEMA 4X外壳；建议与供应商签VMI（寄售库存）或至少保有一台经校验的二手良品做轮换。
- 造纸/冶金厂用背压式小汽轮机——单机低负荷运行场景；如预算紧可备拆机校准件，但务必确认EEPROM数据可重写匹配。
- 改造项目——新装不再推荐，直接上505XT（8200-1310）并评估旧程序移植工作量，避免锁死在EOL平台上。
真实案例：南方某30MW自备热电厂，#2机组505E调速器液晶大面积缺划导致无法就地设转速，恰逢原库存刚被另一台机组”借用”未补。等香港渠道调货耗时11个工作日，机组低谷被迫停机，供热违约赔款超六位数。事后该厂把9907-1183列入A类备件，定购2台（1用1冷备），并要求维保方每年做一次按键与通讯自检——这比赌它”再用十年不坏”划算太多。
常见问题解答 (FAQ)
Q1：9907-1183现在还能订新货吗？交期多久？
A：Woodward 505E系列已进入Legacy阶段（EOL公告2017年，ATEX标记取消），部分地区仍可订非ATEX版本但属最后批次，交期通常12–20周甚至需询现存货。国内多靠库存新件或优质拆机校准件，下单前务必确认卖家具原厂测试报告。
Q2：停产了还要不要Last-time-buy？买几台合适？
从ABC分类看这是典型A类——停机影响巨大、采购周期长。建议趁有货做一次Last-time-buy：单机运行备1台冷备，双机同型各备半台（合购2台轮流轮换）。保留最新组态备份，否则换新机也灌不进去参数。
Q3：能用新款505XT（8200-1310）直接替掉9907-1183吗？
引脚和外形不完全兼容，不是简单插拔替换。505XT是功能替代（Functional Replacement），需重新用505XT软件移植原505E的PID参数、I/O映射和抽汽逻辑，部分自定义功能要重新组态。计划停机窗口做升级，别在紧急救火时试水。
Q4：买二手/翻新件怎么防坑？
必须要求：①Woodward原厂或授权校准报告；②通电演示HMI键盘全键响应及Modbus通讯；③EEPROM清空（避免带入未知组态造成误动作）。价格过低且无测试视频的基本是拆机未检，不建议上机。
