描述
产品详情

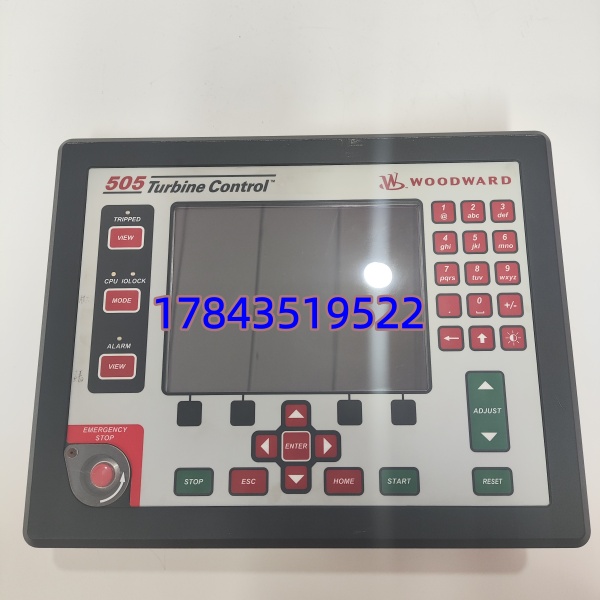

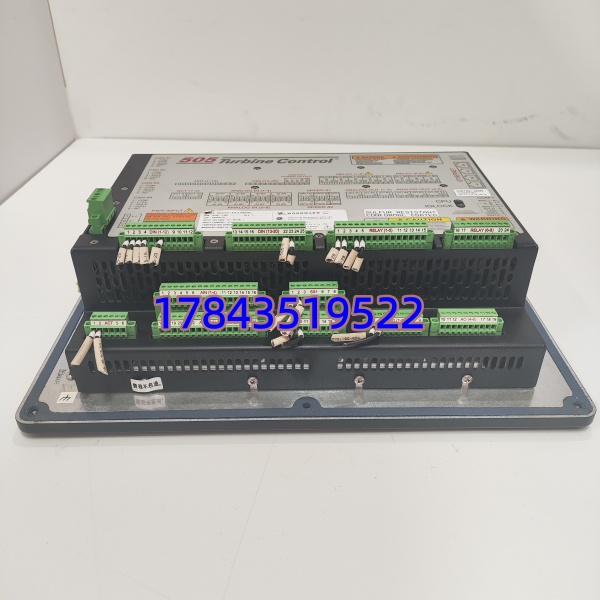

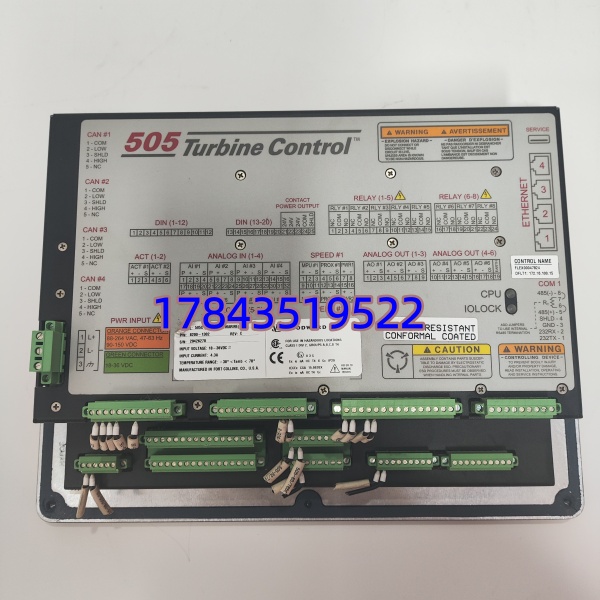

· 型号：8200-1302
· 品牌：Woodward Inc.（505E Digital Governor / MicroNet Plus 系列）
· 系列：505E / MicroNet Turbine Control System — Main Processor Module (8200 Series)
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | 8200-1302（505E / MicroNet Plus 处理器模块，部分目录标 8200-1302 REV X） |
| 所属系统 | Woodward 505E Electronic Governor / MicroNet Plus Turbine Control System |
| 模块类型 | Main CPU / Processor Module — 插 505E 控制机架左侧专用 CPU 槽 |
| 微处理器 | 32-bit RISC Embedded Processor（依硬件版本） |
| 非易失存储 | Flash EEPROM（存放控制策略/Config，典型 2～8 MB 应用空间）＋ SRAM（暂存动态数据，带电池备份或超级电容备份） |
| 通讯接口 | 标配 RS-232（编程口）/ RS-485（Modbus RTU Slave/Master）；部分版本含 10/100Base-TX Ethernet（Modbus TCP / Peer Link） |
| 模拟量 I/O | 经背板连接 505E I/O 底板（AI-转速/负荷设定、AO-执行器输出、DI/DO 保护联锁）——本模块不含 I/O 端子 |
| 编程软件 | Woodward Graphical User Interface / 505E Configurator（MS-DOS 时代版或 Windows-based 505E Setup），严格匹配固件版本 |
| 诊断 | 前面板 RUN / FAIL / COM LED；通过 505E 键盘/LCD 或 Service Tool 读 CPU Health / Config Checksum |
| 备份电池 | 板载 3V 锂原电池或超级电容保持 SRAM 及 Real-Time Clock（建议每 5～7 年更换） |
| 热插拔 | 多数 505E 机架要求停机/控制切 Manual 后更换并重载 Config——非在线热插拔，部分 MicroNet Plus 机架支持 Warm Swap 需核对手册 |
| 涂层 | 常见带 Conformal Coating（G3 级，适应汽机/燃机旁高温高湿） |
| 工作环境 | 0～+60℃（运行），-40～+85℃（存储），5～95% RH 非凝露 |
| 认证 | UL / CE / CSA，部分配置 ABS/DNV（船用版） |
| 兼容底板 | 505E 标准 I/O 底板（如配 8290-xxx 系列端子块），不兼容 MicroNet TMR 机架（需 8200-15xx 系列） |
产品介绍
在自备电厂汽机旁碰到过——505E 调速器运行中偶发”Config Checksum Error”自动回 Default 致调门小幅扰动，翻日志发现 8200-1302 板载备份电池耗尽 SRAM 掉电复位（老坑！）。8200-1302 是 505E/MicroNet 的”大脑”，转速 PID、负荷限制、加速率、同期窗口全烧在里面，现场键盘只是 I/F 不是运算单元。（严格来说它只在 505E Configurator 工程文件 .cnf/.505 匹配固件 Build 号时才 100% 兼容——跨大版本（v3→v5）换板可能要求先升级固件并用新版软件重下装配置，备件到手第一件事是核对 EEPROM 内 Config 能否读出或准备 .cnf 备份文件，别以为插上自动恢复。）
库存经理说两句：CPU 板含电池、晶振、DRAM——服役 8～10 年后电池漏液是高概率故障模式（建议定期更换），New Surplus 若存放 <5 年且电池未失效上机可靠，超过 7 年建议到货先测电池电压及上电自检。原厂 505E 系列进入成熟期部分区域 LTB，交期 12～30 周。调速器是汽机/燃机”油门踏板”——建议按 A 类关键件：每台 505E 柜留 1 件集中 Buffer Stock（全厂合并），并同步备份 .cnf 配置文件 + 记录板载电池更换日期。
应用场景与库存策略
8200-1302 故障 → 505E 调速器无法引导或 Config 丢失 → 汽机/燃机调速退出自动切 Manual（或根据机组保护组态触发 Trip）→ 不能变负荷甚至停机等件。与 DCS I/O 卡不同，这板子带着机组控制律——没备件 = 等 Woodward 调货数周起。
典型场景与备货建议：
- 火电/自备电厂—505E 汽机调速柜 / 燃机 MicroNet 小架：通常 1 柜 1 块 CPU，建议全厂按同类 505E 柜数量留 1 件集中冷备（全厂合并），存原盒防静电袋，每 2 年目视查电池仓及上电自检。
- 独立撬装（单循环燃气/余热）：偏远站点建议当地另留或签 VMI。
- LTB 评估：确认 Woodward PCN Phase-out 后按”已装机 8200-1302 总数 × 延寿年限(年) ÷ MTBF(≈18 万小时) × 1.5″，中型厂 1 片够用，超期服役加量。
- 关联维护：板载备份电池（典型 CR2032 或 1/2AA 锂）建议每 5～7 年停机期更换并记录日期；换新 CPU 板后须用 505E Configurator Download Configuration 并重校验 Checksum。
真实案例：北方某自备电厂 2018 年 #3 机 505E 调速柜 8200-1302（服役 13 年）板载电池漏液腐蚀 PCB 通孔致 CPU 不定期复位——运行期间触发”Governor Fault”切手动降负荷。库房无冷备等 Woodward 调货 23 天（含美国发货清关）。期间每次复位需操作员就地手动同步转速，影响带负荷率。事后全厂两台 505E 锁定 1 块新余料做战略储备，并建立电池更换台账（5 年强制换）。教训：调速器 CPU 是单点关键件，备件 + 配置文件备份 + 电池定期更换三位一体，缺一不可。
