产品详情

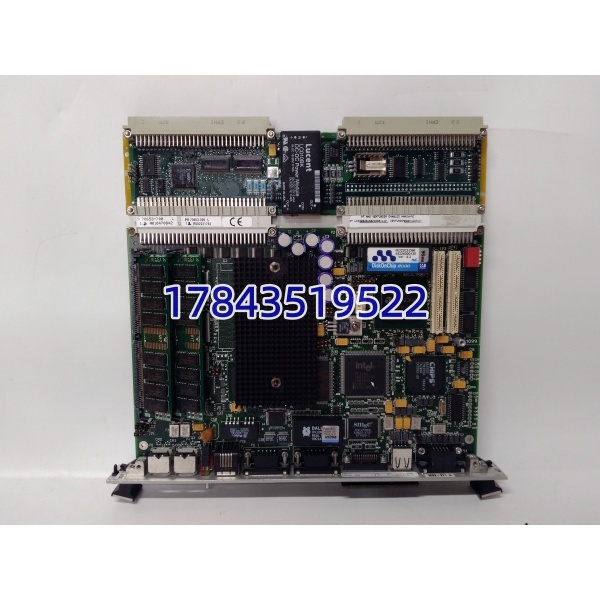

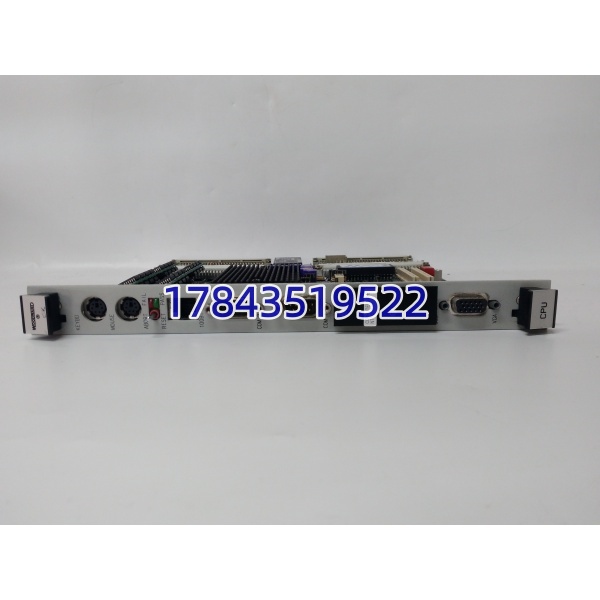

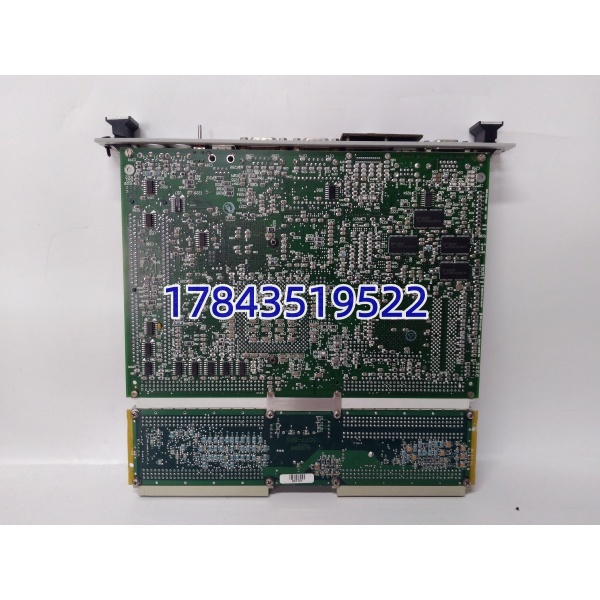

· 型号：5466-409（Woodward 505 / 505E CPU Module / Microprocessor Board）
· 品牌：Woodward（Woodward Inc. / Woodward Governor）
· 系列：Woodward 505 Digital Speed Control & 505E Steam Turbine Control
规格参数
- 模块名称：Woodward 505 / 505E Microprocessor Control Module（CPU Board）
- Woodward P/N：5466-409（早期版可能 5466-0409，功能等效；配套内部互连线 70653-700 或 70653-095）
- 适用装置：Woodward 505（单/双燃料燃机、小型汽机）及 505E（单/多阀蒸汽轮机抽汽/注汽控制），部分 MicroNet 早期变体也用此板
- 功能角色：主 CPU——执行速度 PID、加速限制、临界转速跳跃、负荷限制、顺序控制；存储机组配置（NVRAM 非易失）
- 处理器：早期 8051 衍生或专有工业 MCU（505 架构较老，无通用 x86/PPC），含 watchdog 与 2oo2 内部一致性检查（505E 部分版本）
- 存储器：板载 NVRAM（保存组态参数、设定点、临界转速表）、EPROM/Flash（固件）、SRAM（运行数据）
- 前面板接口：连接 505 专用 2×16 字符 LCD + 薄膜键盘（通过扁平缆至前面板组件，非直接出 HMI）
- I/O 接口（经背板）：接收来自 5466-408/410 等 I/O 板的转速脉冲、DI 状态；输出 AO（4-20mA 阀位/负荷）、DO（报警/跳闸/离合器）
- 通信端口：RS-232（编程口，接 PSST/505 Service Tool PC 软件）、RS-485（可选 Modbus，依版本）
- 供电：由 505 机箱内开关电源经背板供 +5 VDC（逻辑）、±12 VDC（模拟/串口），典型功耗 < 10 W
- 状态指示：板上 LED — Run（绿闪烁=正常扫描）、Fault（红=CPU 异常/Watchdog trip）、Comms（串口活动）
- 组态软件：Woodward PSST (Procedure for Setting up the 505) / 505 Service Tool（Windows 串口连接）
- 热插拔：不支持——505 是壁挂/柜装一体机，换 CPU 板须断电开盖操作
- 工作环境：0～+60℃（控制室内）｜存储 -40～+85℃｜湿度 5%～95% 非凝露
- 认证：UL 508、CSA、CE（依整机），适用于 NEMA 1/12 控制箱
- 物理：PCB 板卡 ≈ 180×130 mm，带金属屏蔽罩，固定孔位匹配 505 内背板，重量 ≈ 0.25 kg
产品介绍
5466-409 是 Woodward 505/505E 调速器的”大脑”——所有速度设定、临界转速回避、加速限制、抽汽/注汽控制逻辑都跑在这块板上，机组参数存在板载 NVRAM 里。它和前面板（LCD+键盘组件 5444-xxx 或 5445-xxx 系列）、I/O 板（5466-408 AI/AO、5466-410 DI/DO 等）通过内部总线协同工作。老实说这板子故障率低，真坏通常是 NVRAM 电池耗尽致参数丢失（报 Config Error）或长期高温致电解电容鼓包/watchdog 复位。
有一点极关键：505 和 505E 用的 5466-409 外观一样，但固件/NVRAM 内容不同，不能随便混用——换板后必须用 PSST 软件从旧板备份的 .505配置文件重新下载（或提前读出 NVRAM 内容克隆）。若旧板彻底死透无法读参数，需按原机组数据手输全部设定（临界转速、PID 增益、触点定义）——这活建议原厂服务或资深调速工来做，别盲猜参数开机。
应用场景与行业案例
我在现场最头疼的不是板子坏，是换完新板没备份 NVRAM——开机后调速器报”No Config”或按默认参数运行，汽机升速率不对直接跳 ETS。所以第一条规矩：旧板还能上电就读 NVRAM 备份（PSST → Upload Configuration），拍下前面板参数菜单照片留底，再拆。
典型场景：
- 热电联产/自备电厂蒸汽轮机（单阀/双阀）：505E + 5466-409 控制调速汽门及抽汽/注汽，DI 接 ETS 打闸、转速探头进脉冲输入。
- 燃气轮机/离心压缩机（小型单轴）：505 调速器 5466-409 控制燃料阀，配合 Woodward High Pressure Fuel Valve 做加速限制。
- 工业锅炉给水泵汽轮机驱动：505E 抽汽控制版，5466-409 管理转速+抽汽压力串级。
- 老厂 505 改造保留机箱换新 CPU：原 5466-409 老化或 NVRAM 失效，换新板重灌配置延续使用。
真实案例：华北某自备电厂 #3 汽机（50MW 抽汽式）505E 调速器运行中突报”Config Checksum Error”重启后 LCD 显示空白菜单——查是 5466-409 板载 NVRAM 电池(CR2032 或超级电容)耗尽多年未换，参数全丢。幸亏半年前做过 PSST Upload 存了 .505文件。停机窗口断电工打开 505 箱体、拔旧 5466-409（记线缆走向！70653-700 扁平缆方向别插反）、插新板、上电、连笔记本 RS-232 用 PSST Download Configuration——2 分钟恢复全部设定，核对临界转速表、PID 参数无误后暖机升速正常。老师傅说——以后每年大小修必查 505 内电池电压。
