描述
产品详情

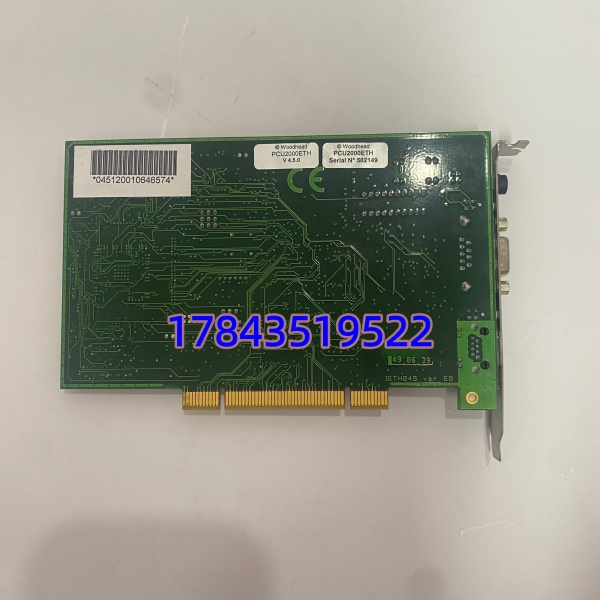

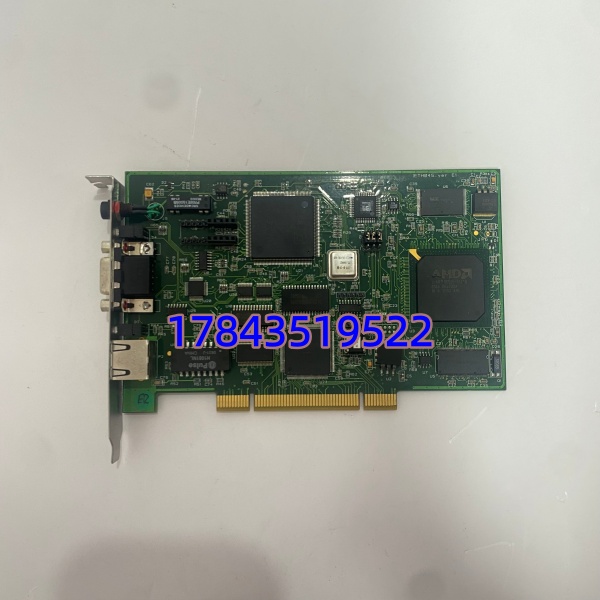

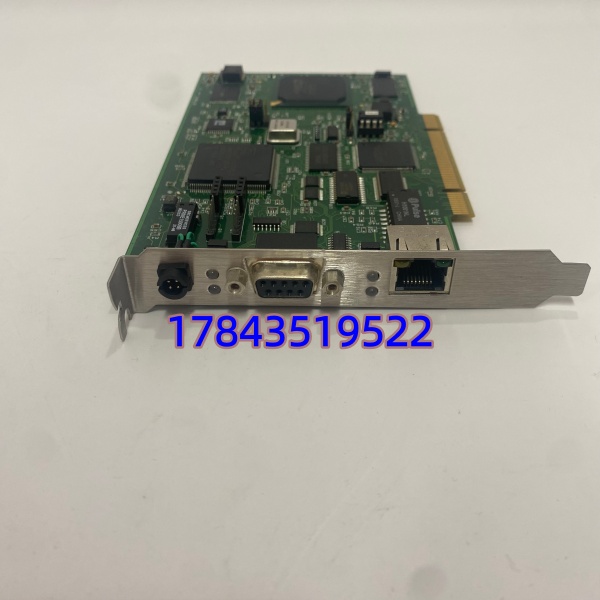

· 型号：PCU2000ETH（Applicom PCU-2000 系列 Ethernet 使能版，订货常写 APP-ETH PCU 或 PCU2000ETH）
· 品牌：Woodhead by Molex（原 Applicom International S.A. 产品线）
· 系列：Applicom PCU-2000 / APP-ETH 工业通信接口
技术参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 产品型号 | PCU2000ETH / APP-ETH PCU (Applicom PCU-2000 Ethernet Variant) | 部分批次标 PCU2000-ETH |
| 形式因子 | 依配置：① 独立 DIN-rail Gateway Box(ETH↔Fieldbus) 或 ② PCI/PCIe 卡+驱动(需确认变体) | 现代改造多选用 Gateway |
| Host 接口 | 10/100Base-TX Ethernet (RJ45)，TCP/IP socket 或 Applicom+ API | 支持 Static IP / DHCP |
| 现场总线口 | 依 License/硬件：Profibus DP (DB9 female, Master/Slave)、Modbus RTU RS-485、DeviceNet (5-pin Mini-CAN)、Modbus Plus (SMB coax) | 单卡通常单协议或双协议选配 |
| 协议栈 | 并发多协议(依 License Key)：Profibus DP-V0/V1 Master/Slave、Modbus RTU Master/Slave、Modbus TCP Server/Client、DeviceNet Master/Slave | — |
| 驱动/API | Applicom+ for Windows XP/7/10 (32/64bit)、Linux、DOS(legacy)、OPC DA Server(选配) | 与 Wonderware/iFIX/Citect 集成 |
| 状态指示 | PWR / RUN / ERR / Fieldbus Activity LED | 快速诊断 |
| 供电(Box型) | 24 V DC（允许 18～30V），典型功耗＜5W | 卡型取自主板 |
| 工作温度 | 0℃ ～ +60℃ | IEC 60721-3-3 Class 3K3 |
| 安装 | DIN 35mm 导轨（Gateway）或 PCI/PCIe 插槽（卡型） | ESD 防护拆装 |
| 认证 | CE / UL / cUL / FCC Class A / 符合 EN 61000-6-2/4 | 请以原厂证书为准 |
| MTBF | ＞100,000 h（Telcordia SR-332） | Molex 可靠性数据 |
产品介绍
老滚焊线 DCS 想改上 MES 但原控制系统只留 Profibus DP 口——早年靠插 PCU2000 ISA 卡解决，现在新工控机没 ISA 槽就得换 PCU2000ETH 网关盒（或 PCIe 版卡）。现场实测发现，Applicom PCU2000ETH 跑 Profibus DP Master 与老 PCU2000 ISA 卡 .acp 配置文件基本通用（严格来说，新版 Applicom+ 驱动 V5.xx 向后兼容旧 .acp，但 License Key 不通用——ETH 版需对应 Ethernet 使能 Key，老 ISA 卡 Key 不能迁移，订时确认含正确协议 License dongle/软授权）。某汽车线升级 HMI 服务器后旧 PCI 卡无法识别，换 PCU2000ETH Gateway 重配 IP 与 Station Address 后半小时恢复数据链——比找 ISA 槽工控机成本低得多。
采购提醒：Woodhead Applicom 系列部分老 SKU 已 EOL/LTB，全新原装视配置交期 4～12 周。 常分盒式网关(Gateway Box)和PCIe 卡+Cable两种物理形态——旧柜改造首选盒式（不依赖 PC 槽位），新项目核对原系统是否依赖 Applicom+ API 动态链接库调用，若是则需保留相同驱动版本。License（Profibus Master / DeviceNet Master 等）是独立费用项，勿漏订。
替换与升级建议
✅ 直接替换
- （同配置：同现场总线类型+同协议 License）→ 断电/断网拆旧，新单元设相同 IP、Station Address、Baud Rate，导入备份 .acp 配置文件→Download to Unit，工作量≈20～30 分钟（含通信测试）。
- PCU2000 ISA/PCI 卡 → Gateway Box（升级替换）→ 物理形态不同（盒式 DIN 轨 vs 插卡），需重新分配 IP 并将 Host Application 指向 TCP/IP 连接（而非 \.\APPX 本地设备），Applicom+ 驱动同版可继续用，需新 License Key(ETH enabled)，约 1h 窗口。
⚠️ 软件兼容（需改配置/License）
- 老 PCU2000 PCI（无 Eth）配置转 → .acp 文件通常可 Import，但 Device Access 方式从 Local PCI 改 Ethernet(TCP Socket)，Application 源码中 OpenDevice() 参数需微调（文档有样例），License 须换新（ETH 版含协议授权）。
- 若原系统用 OPC Server (Applicom OPC DA) 连接 → 只需在 OPC 配置中将 Device Type 改为 ” over Ethernet” 重绑定 IP，Topic/ItemID 不变。
❌ 硬件不兼容 / 易混淆
- 通用串口/以太网网关（如 Moxa MB3170、Hilscher NT 50）→ 物理层可连但协议栈、Applicom+ API 调用不兼容，若贵司上位软件硬绑 Applicom+ DLL（常见 iFIX/Wonderware 老工程）则无法替代，须用 Woodhead Applicom 正品。
- 无第三方引脚兼容平替，Applicom 协议栈与 License 系专有。
- ISA 版 PCU2000（老 16bit 卡）→ 不能直接装在无 ISA 槽 PC，此场景必须升 。
常见问题解答 (FAQ)
是基型（老 ISA/PCI 卡），（常标 APP-ETH PCU 或 -ETH）是以太网使能版——可以是盒式网关或 PCIe 卡经 Eth 访问。，保留老 ISA 插槽系统才订老 （如 -PB-M 等）。不确定拍原物照片给我们核对。
Q2：License Key 怎么处理？老卡 Key 能沿用吗？
不能。ISA/PCI 卡多用并口/USB Dongle 绑定， 用软授权或新 USB Dongle 且须含 “Ethernet Access + 协议类型(Profibus DP Master etc.)” 授权。订时注明所需协议及节点数（如 Profibus DP Master 125 Slaves），避免只订硬件到手无法激活协议。
Q3：换完后上位软件(iFIX/Wonderware)连不上怎么办？
确认：① IP 与工控机同网段且 Ping 通；② Applicom+ 驱动版本匹配(建议 V5.xx 最新 Patch)；③ OPC Server / I/O Server 中 Device 改为 Ethernet 方式填 IP:Port(缺省 Port 5000 常见)；④ License 已激活(Check from Applicom Diag Tool→About→License)。老工程若硬编码本地设备名(\.\APP0)需改为 TCP:<IP>:5000 格式。
Q4：Woodhead 还产吗？交期和质保？
Applicom 部分 SKU 转入 Molex Legacy / EOL 管理， Gateway 目前部分区域仍可订(Activity status 波动)，交期 4～12 周常见。全新原装带 COC 质保 12 个月（非人为），拆机翻新品保 3～6 月合同注明。关键老线保运建议早锁备件或评估整体协议网关迁移方案。
Q5：现场总线口是 Profibus 还是 Modbus 怎么确认？
看原模块侧面标签——通常印 “PB-DP”(Profibus DP Master/Slave)、”MB-RTU”(Modbus RTU RS485)、”DN”(DeviceNet) 等。 硬件口有时通用(DB9+Mini-CAN+端子排)，真正协议使能通过 License 解锁——订时务必说明现场总线类型及主/从角色，否则 License 不对无法运行。
Q6：安装防损注意？
盒式单元断 24V DC 再拆装，确保屏蔽双绞线（Profibus/Modbus）屏蔽层单端接柜内 PE 排、终端电阻按网络拓扑设置(首末 220Ω ON)；上电观察 PWR 绿→RUN 绿闪→Fieldbus ACT 闪绿，ERR 灭。软件配置前先跑 Applicom Diag Tool 做 Loopback/Slave Poll 测试确认物理层 OK。
