描述
产品详情

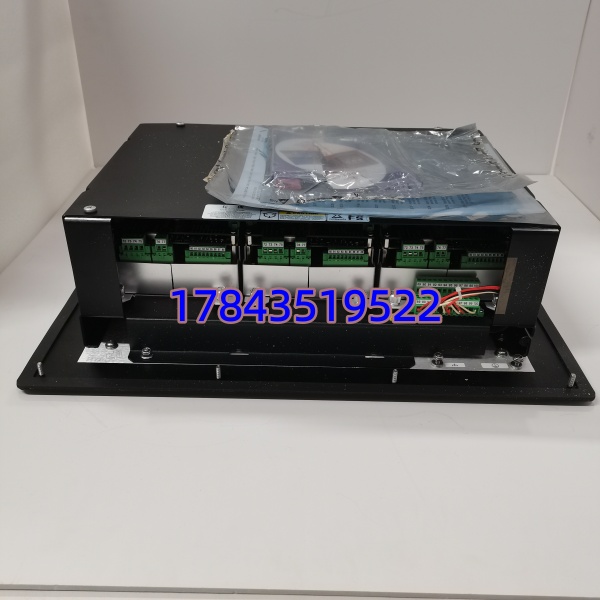

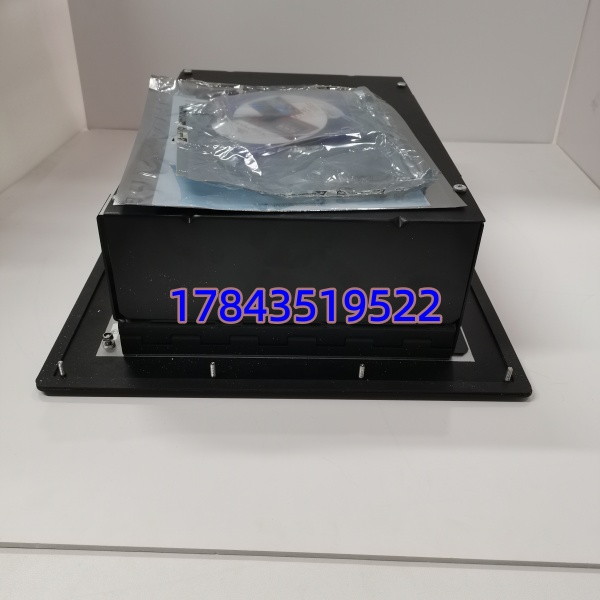

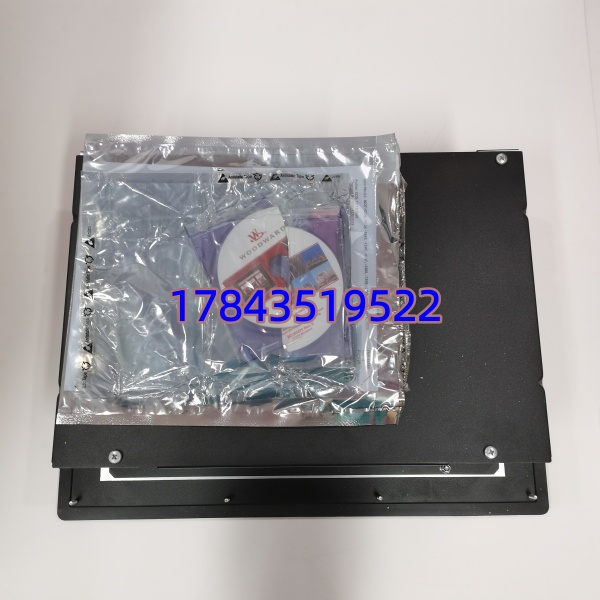

· 型号：8237-1600
· 品牌：Woodward
· 系列：ProTech-GII Overspeed Protection System — Digital Speed/Trip Module
规格参数
| 参数项 | 规格值 |
|---|---|
| 完整型号 | 8237-1600（ProTech-GII 系列超速保护模块） |
| 制造商 | Woodward, Inc.（USA） |
| 产品定位 | 独立式数字超速保护与速度监测单元（TMR 2oo3 表决架构） |
| 速度信号输入 | 3 路独立 MPU/磁阻探头或接近式探头输入，支持有源/无源探头，频率范围 0.5 Hz～32 kHz |
| 模拟量输入 | 6× 4～20 mA 可编程电流输入（部分配置，依固件版本） |
| 离散输入 | 16 路触点输入（含可编程 DI，用于远程复位/闭锁/试验等） |
| 跳闸输出 | 2 路（或 3 路按配置）独立 C 型（Form C）跳闸继电器，5 A @ 30 VDC / 250 VAC，双冗余或 2oo3 表决 |
| 报警/状态输出 | 每模块 1 路报警继电器 + 速度可读出 4～20 mA（对应 0～满量程 RPM） |
| 人机界面 | 前面板 4.2″ LCD + 15 键键盘，支持就地参数设定、超速试验、事件回顾 |
| 通讯接口 | RS-232/RS-485（调试），Modbus RTU/ASCII；部分版本支持 Ethernet |
| 供电电源 | 典型 18～32 VDC（24 VDC 标称）；部分选项支持 88～264 VAC 50/60 Hz |
| 安全认证/标准 | IEC 61508 SIL 3；API 670（机械保护系统规范）；IEC 721-3-3 Class 3C2（抗 H₂S/SO₂ 硫化物污染涂层） |
| 响应时间 | 超速检测至跳闸继电器动作 < 26 ms（典型 8～20 ms，依设定与版本） |
| 事件记录 | 非易失性存储器，记录 100+ 条事件（跳闸/报警/传感器故障/电源丢失等）带时间戳 |
| 安装方式 | 面板安装（Panel Mount），NEMA 4X / IP56 防护（正确安装状态），自带密封垫 |
| 工作温度 | -20℃～+60℃（95% RH 非凝露），存储 -20℃～+65℃ |
| 尺寸/重量(约) | 196×143×86 mm / ≈2.3 kg（依外壳配置） |
产品介绍
在某 300MW 抽凝机组碰到过一回：三台 ProTech-GII 中一台报”Sensor A Open”，维护换探头芯线后正常，但模块内部 A/D 前端老化导致偶尔误报——关键是这套是 2oo3 架构，单模块故障不引发误跳车，允许在线拔出更换（带电热插拔需确认机架供电余量），这正是 TMR 架构在现场最大的价值。8237-1600 不是调速器也不是 MicroNet CPU 卡，它是独立的三取二超速硬保护，哪怕 Woodward 505/MicroNet 主控制器全挂也照样能执行紧急遮断，API 670明确要求这种独立性。
供应链角度看 ProTech-GII 系列 Woodward 仍在支持但部分早期硬件版本已逐步收窄新货交付窗口，国内市场流通以全新尾货(NOS)和拆机测试件为主。对仍运行老版 505+ProTech-GII 保护的汽机/燃机装置，这属 A 类安全关键件——按典型三取二配置每套至少应备 1 件冷备件，别因为它”很少坏”就不备，真飞车时它是最后一道防线。
应用场景与库存策略
火电/联合循环燃机/工业透平/大型压缩机组——ProTech-GII 8237-1600 做独立超速保护（Overspeed Protection System, OPS），与主调速系统物理分离。若它失效且三台全挂（概率低但可能连锁电源或接线问题），机组失去独立超速保护需降出力或停机，原厂交期（若能订）8～16 周起。
- 火电厂—汽轮发电机组 OPS（三取二） → 独立超速硬保护，API 670强制要求 → 非它不可因需与现网另两台同固件版本及探头阻抗匹配 → 建议每套三取二机架备 1 件冷备件（Cold Spare），保存同版参数备份。
- 炼化/油气—燃气轮机/离心压缩机超速保护 → 跳车联锁直达 ESD → 建议划为 A 类关键安全备件，年度校验做 SOE 事件记录读取及跳闸继电器测试。
- 多套同类装置集中部署 → 可按区域中心库 N 套装置配 ⌈N/2⌉ 件周转（最低 1 件），但单机重要度极高时倾向 1:3 配 1。
- 改造受限旧系统 → 禁止随意换不同代 ProTech 型号（如 ProTech 203 系列需重新接线/组态验证）→ 保持原型号 8237-1600 同选型代码 替换最安全。
真实案例：西南某自备电厂 2018 年大修后启动，三台 ProTech-GII 中 #2 屏上电后卡在自检报”Config CRC Error”，判断为 NVRAM 电池耗尽参数丢失——恰库房有一块早几年拆机件但从未做参数预灌。临时从运行 #1 屏导出参数（需断网注意！）灌入新备件才恢复，耽误约 1.5 小时。事后规定：ProTech-GII 冷备件每半年与在线单元做一次参数同步备份（存 U 盘/纸质设定表），并在备件柜贴”已灌 8237-1600 vX.X 参数 — 日期”标签——这十分钟的动作，下次救的是整台机组并网时间。
