描述
产品详情

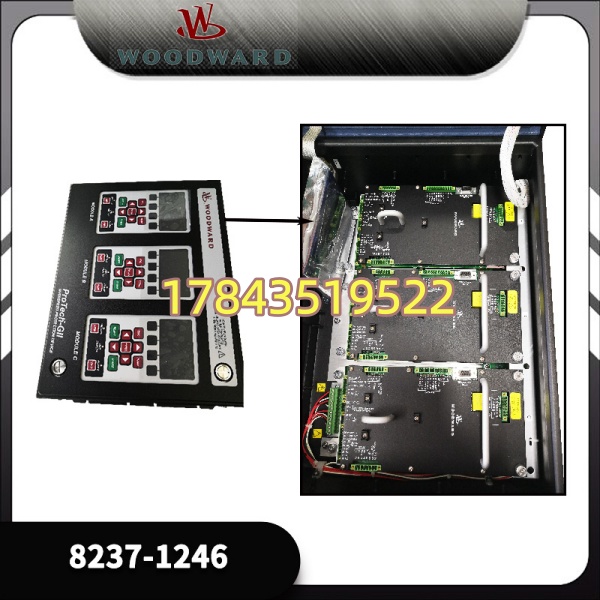

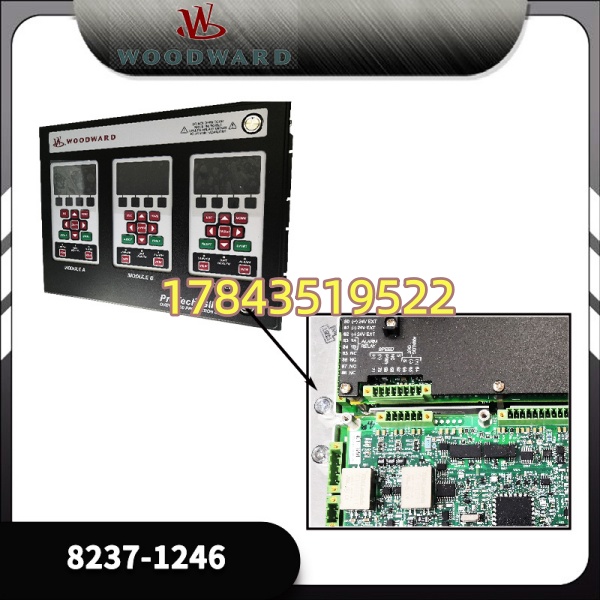

· 型号：8237-1246
· 品牌：Woodward Inc.
· 系列：ProTech-GII Overspeed Protection Module（TMR Version）
规格参数
- 产品型号：8237-1246（ProTech-GII TMR 版，带 LCD 面板、2oo3 表决逻辑）
- 制造商：Woodward Inc.，USA（Loveland, CO）
- 系统归属：ProTech-GII 系列独立超速保护系统，适用于 Steam/Gas Turbine、Compressor、Generator Set
- 模块类型：三取二（2-out-of-3）Triple Modular Redundant 超速检测与跳闸单元
- 速度输入：3 路独立 MPU（Magnetic Pickup）磁阻拾波器输入或电涡流探头，支持断线检测，典型灵敏度 20–120 Vpp @齿盘
- 速度范围：0.5 ～ 32,000 RPM（依据齿轮齿数与 MPU 规格）
- 加速度检测：内置加速度监测（dV/dt），可设过加速度跳闸点防误加速飞车
- 跳闸输出：3 路独立非投票跳闸继电器（Form C 或 Form A 依选项），2oo3 逻辑表决——任两通道一致超速即动作；也可配为独立三路非表决输出
- 模拟量输出：隔离 4–20 mA 有源速度回读信号（对应 0–满量程 rpm），供 DCS 趋势记录
- 数字通信：RS-232 本地配置口；可选 Modbus RTU（或经由 Ethernet Gateway 转 Modbus TCP）
- 人机界面：前面板 4.2″ 图形 LCD ＋ 15 键键盘，可就地查看转速、设跳闸值、执行自测
- 电源要求：通用型—90–264 VAC 47–63 Hz 或 100–150 VDC / 24 VDC（依具体订货选项，现场核对铭牌），典型功耗 ≈30 W
- 安全认证：IEC 61508SIL 3 认证；符合 API 670（第 5 版）机械保护推荐；cULus、CE 标记
- 防护/安装：面板/柜门开孔安装（Bulkhead Mount），自带 IP56 前盖密封；工作温度 -20～+60℃；存储 -20～+70℃
- 物理尺寸（参考）：约 203×127×64 mm（面板切口 ≈177×130 mm），重 ≈1.8 kg
- 生命周期状态：ProTech-GII 平台部分型号进入 Mature/Legacy，8237-1246 原厂新单交期不定或要求 NOS/Reman——严格来说同系有 8237-1247（以太网版）可正向考虑但需校对接线、菜单结构和跳闸逻辑定义，不可盲目替换
产品介绍
现场实测发现，ProTech-GII 的 8237-1246 是那种”平时没人看，一跳机全厂盯着你”的典型保安设备——它不和 Mark VI 或 DCS 捆绑表决，纯粹靠自己三个 MPU 通道做 2oo3 独立判断，主控制系统全瘫它照样能跳闸切断燃料。在某个 9E 燃机项目里亲历：控制室 DCS 死机但 ProTech-GII 照常监视，后来做年检发现其中一块 MPU 接线端子微松——模块报 Channel Fault 但未影响 2oo3 表决，这正是 TMR 设计价值。
严格来说，8237-1246 的跳车设定值（Overspeed Setpoint）、延迟时间、加速度限值存于模块 NVM 内，更换时必须先用 Woodward ProTech Config 软件读出现场参数再写入新模块（或手输并做模拟超速测试确认），别以为插上就能跑。从 TCO 讲，这东西单价不低但停机炸叶片的代价是它的千倍，属于教科书级”A 类不可妥协件”——且 Woodward 对 ProTech-GII 部分变种已缩产，二手翻新品市场上电解电容老化是高概率失效模式（前面板 LCD 背光变暗是早期征兆），采购时要求提供 48h 烤机＋MPU 模拟转速测试报告。
应用场景与库存策略
ProTech-GII 超速模块是汽轮机/燃机最后的机械安全防线（Mechanical Safeguard），失效分两类风险：误动跳机→非计划停机损失；拒动超速→灾难性转子损坏。而它是独立保安回路，不属于控制系统的冗余切换范畴——模块坏了只能换不能旁路（除非有第二套独立 Overspeed 如 2301D 或 Bently Nevada 3500 第 59 卡做重叠保护）。原厂供货趋紧，市面多为 NOS（全新余货）或 Reman（再制造）。
典型场景与备货建议：
- 9F/9E 燃气轮机或 300MW+ 汽机独立超速保护（ProTech-GII 8237-1246 作主保护）——若机组仅靠这一套 Overspeed 保护（无 3500 或 2301D 重叠），建议 A 类关键件，按 N+1 战略囤 1 件冷备（Buffer Stock）密封存放，并备份参数文件；双重化配置（两套 ProTech-GII 或一 GII 一 3500）可酌情降为 VMI 渠道保现货。
- 柴油发电机组/燃机驱动压缩机（单套 ProTech-GII）——影响机组安全启停，建议 B→A 类评估，最低备 1 件测试合格翻新品（附校准/功能测试报告）。
- 多台同型号机组（同齿轮齿数、同设定 rpm）——确认参数完全一致后 1 件中心库冷备可覆盖多台，但更换时仍需上机核对设定值匹配现场工艺（齿数/每转脉冲数不同要重设）。
- 海上平台/海外偏远电站——物流超 4 周且无本地校验手段，建议在陆上基地仓存 1 件，到货即刻做参数写入演练并用模拟 MPU 信号验证跳闸动作。
真实案例：
沿海某 9F 联合循环电厂 #1 燃机，年度超速试验做完复位后发现 ProTech-GII 8237-1246 的 Ch.B 状态灯常黄（Self-Test Fail），断电重启后暂恢复但半月后再报同故障——拆机目检发现电源滤波电容顶部微鼓（运行第 13 年）。库房无备件，联系渠道从邻省调 NOS 件加急隔天到，期间按规程保留 Bently Nevada 3500 第 59 卡做唯一 Overspeed 保护降负荷运行（调度特批）。事后按机组建 BOM，采购 1 件 8237-1246 NOS 冷备＋导出并存档 .pfg 参数文件，每年大修做模块上电自检＋模拟 MPU 信号验证跳闸逻辑——教训很简单：机械保安设备没有”热备切换”，停产件不在窗口囤就是赌机组安全。
常见问题解答 (FAQ)
Q1：8237-1246 还在 Woodward 原厂生产吗？现在能买到什么状态？
A：ProTech-GII 平台 Woodward 已逐步归入 Legacy/Mature，8237-1246 常规分销多数为 New Surplus（全新余货，极少）和 Remanufactured（原厂再制造或渠道翻新品）。建议立刻确认你们现网在用 Rev（A/B/C/D）——不同 Rev 固件菜单略有差异但功能兼容，更换时用软件同步参数即可。若完全断货可考虑同系 8237-1247（以太网版）但必须校对接线图、菜单树及跳闸逻辑定义，不以直接 Pin-to-Pin 替代论，请以 Woodward ProTech-GII Manual 26267为准。
Q2：换新模块要重设跳闸值吗？参数怎么迁移？
A：必须。 新模块 NVM 为空或不匹配你们现场齿数/设定值。正确做法：用 Woodward ProTech Configuration Software 连旧模块读参另存为 .pfg（或手写记录 Overspeed Setpoint、Teeth、Accel Trip、Delay 等），新模块写入后做 MPU 模拟信号测试确认 Trip 点误差 <±0.5% 再投运。严禁不校验直接上线——曾碰过齿数默认 60 而现场是 132 齿，算出来超速点差近一倍。
Q3：二手/再制造件验收要点？
A：①要求卖家提供功能测试报告——含三路 MPU 输入模拟不同转速、2oo3 表决逻辑验证（人为屏蔽一路看是否仍跳闸）、跳闸继电器动作时间及 4–20mA 输出线性度；②目检前面板 LCD 无缺划、电容无鼓包漏液（老件高发故障）；③查 Woodward 原厂激光铭牌序列号清晰，Reman 件应有 Woodward 或授权服务商标签注明再制造日期及校准追溯；④我一般要求附 12mo DOA 保修。
Q4：ProTech-GII 8237-1246 可以和 Bently Nevada 3500 第 59 卡共存吗？怎么分工？
A：可以且推荐——典型做法是 ProTech-GII 做独立机械保安 Overspeed Trip（硬接线切断燃料主阀），3500 第 59 卡做监视＋DCS 报警/SOE 记录或第二道 Overspeed Trip（依 SIS 架构）。两者传感器可共用齿盘但建议分路独立 MPU 线圈（四线制双绕组 MPU 或分两组），避免共模失效。具体以你们 HAZOP/SIL 评估报告为准。
