描述
产品详情

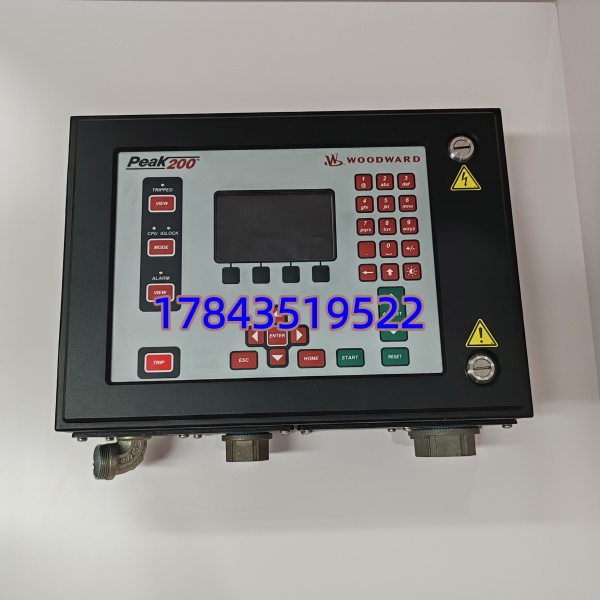

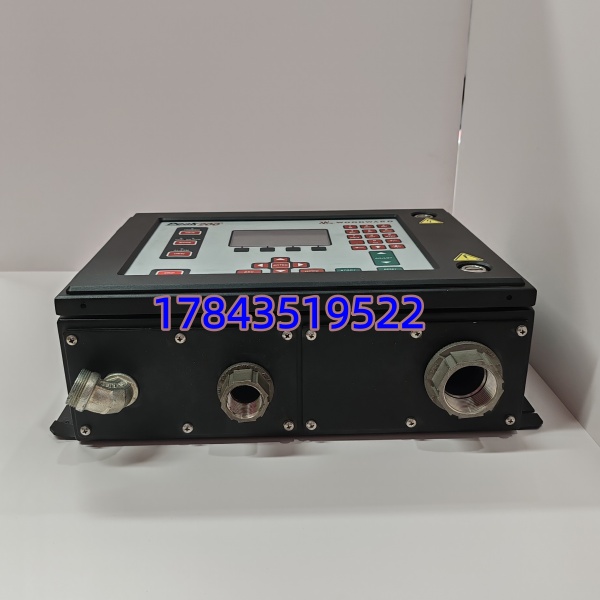

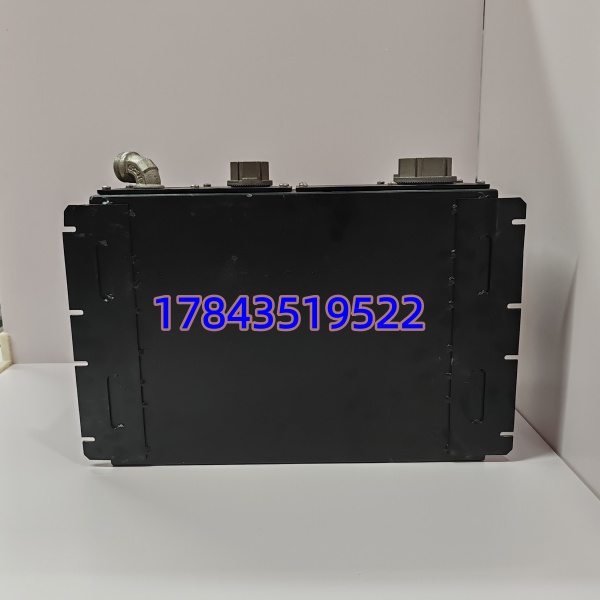

· 型号：8200-1501（Woodward PEAK200-HVAC）
· 品牌：Woodward Inc. / Woodward GmbH
· 系列：PEAK 200 Series — HVAC/Fan & Pump Digital Governor Module
规格参数
| 参数项 | 规格说明 |
|---|---|
| 制造商 | Woodward Inc.（原 Barber-Colman 工业控制业务并入） |
| 型号 | 8200-1501（PEAK200-HVAC 系列，部分文档标 8200-15xx 族） |
| 模块类型 | PEAK 200 Digital Governor / Drive Interface for HVAC Fan & Pump |
| 适用负载 | 大型离心/轴流风机、循环水泵变频或液力耦合器执行机构驱动 |
| 控制电源 | 24 VDC（18–32 VDC）或 115 VAC 50/60Hz（依后缀变型，8200-1501 常见为 24VDC 控制侧） |
| 功率侧供电 | 经外部功率单元/变频器，本模块为控制信号处理与 PID 运算单元 |
| 指令输入 | 1× 4–20mA / 0–10V（速度设定或 DCS 负荷指令），可组程反作用 |
| 反馈输入 | 1× 4–20mA / 0–10V（实际转速/位置反馈，如测速发电机或编码器换算） |
| 辅助输入 | 2～4 点 DI（启停允许、Remote/Local、Rundown 等） |
| 输出信号 | 1× 4–20mA 至驱动器/变频器速度给定；若干 DO/Relay（报警、运行、故障） |
| PID 参数 | Kp/Ki/Kd 及 Gain、Integral Limit 可通过前面板按键或 Woodward Service Tool 设定 |
| 通信(选件) | RS-485 Modbus RTU（部分 8200-15xx 版本支持，需确认 FW） |
| 前面板 | 2×16 或 4×20 LCD + 导航键，可本地修改 Setpoint/Ramp Rate 并查看 Status |
| 斜坡/限幅 | 加速度/deceleration ramp 可设，输出限幅软/硬可组态 |
| 诊断 | Run/Fault/Trip LED，Watchdog，传感器丢失/反馈超限报警 |
| 工作温度 | -20℃ ～ +60℃（存储 -40℃～+85℃） |
| 相对湿度 | 5%～95% RH，非冷凝 |
| 安装方式 | 面板嵌入式（约 144×144mm 开孔）或 DIN 轨安装（依外壳变型） |
| 认证 | UL 508、CSA、CE（以铭牌为准） |
| 尺寸/重量(约) | 面板型 ≈144×144mm / 0.6 kg |
产品介绍
（从场景痛点切入）在某 135MW CFB 自备电厂碰过——#1 炉引风机 PEAK200（8200-1501）在负荷快速降载时输出给定突跳后卡死某值，CRT 上引风机转速指令与反馈偏差大触发”调速偏差大”报警，查为模块内部 D/A 基准温漂超差（运行第 14 年）。热插拔更换并重校 PID 后恢复。这块单元本质就是 DCS 与风机/泵驱动设备之间的”调速翻译官”：收 4–20mA 负荷指令 → 做 PID → 给变频器/液偶执行机构速度给定，并监视反馈做偏差报警。它坏，要么输出冻结（风机憋速）要么跟随失效导致炉膛负压波动甚至 MFT 预保护。
Woodward 已将 PEAK200 系列列入 Discontinued / Obsolete，官方新件停售，推荐新项目用 505E / 505XT（汽轮机调速）或 MicroNet / DSLC-II（风机泵控制），但老厂改造牵涉重新整定、变更接线、DCS 点表修改——大多数业主选择继续淘 NOS 翻新版续命。按我的经验：关键机组（引风机/送风机带 MFT 关联）按在线数 N 留 Buffer，别等偏差大报警才找货，二手市场 流通尚可但好批次渐少。
应用场景与库存策略
故障表现两极——完全黑屏（电源/显示板坏，输出保持最后一值）或 PID 发散（参数漂移致风机喘振/负压波动），后者易被误判为 DCS 指令问题先折腾一阵。新件已绝版，缺件要么临时切手动位（若有本地手操器）要么等货。
- 火力发电厂 引/送风机 & 一次风机调速（负荷指令→变频器/液力偶合器给定，负压关联 MFT → 非它不可因 Woodward 专有 PID 算法及现场整定参数绑定）→ 建议：B+类关键辅机，按在线同型号槽位数 N 配 N+1 冷备（最低全厂留 ≥1 块同 8200-1501 含电源规格冷备）；引风机建议严格每柜 N+1
- 石化/化工 大型循环水泵/引风机 调速控制（影响装置物料平衡）→ 重要性次之 → 建议：按装置集备 1 块共用池
- 楼宇/工业 HVAC 大型冷水机组 冷冻水泵调速（通常非安全相关）→ 可不做专项备货，故障临时跨接手动
- 升级替代提醒 → Woodward 推荐 505XT（汽轮机）或 MicroNet-DSLC II / EasyGen 系列（发电机/泵）做替代；若决定改造需重新整定 PID、改 DCS 接线、做 FAT，获 MOC 批准——勿紧急时临时换型
真实案例：西北某 2×330MW 电厂 2019 年秋检后 #2 炉引风机在 AGCHOLD 试验时 面板显示 Setpoint 不变但 Analog Out 给变频器值缓慢爬升超限，就地发现模块 OUTPUT 漂移。库房无备件，原厂答复” Discontinued 建议渠道调 NOS 约 3～4 周”。临时切引风机”手动位”用就地电位器控转速（降自动化水平提巡检频次），等空运 NOS 件到货更换并重写入原 PID 参数（幸亏有上次打印存档）。事后盘点——全厂 6 台风机共 6 块 在线零块备件。现在执行：全厂留 1 块 8200-1501 同电源规格冷备密封存放 + 入秋做 面板自检点亮 & 核对 PID 参数拍照存档，再没裸奔过。
