产品详情

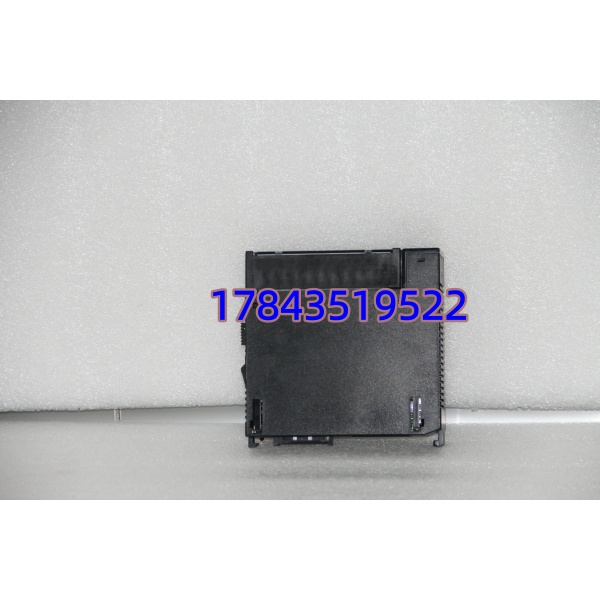

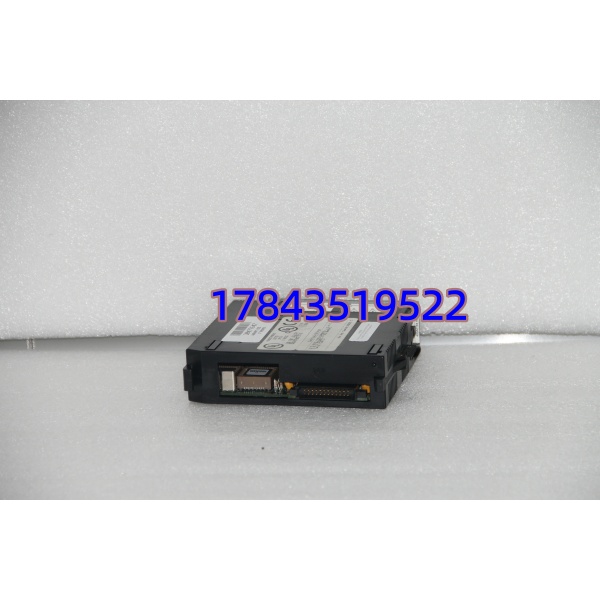

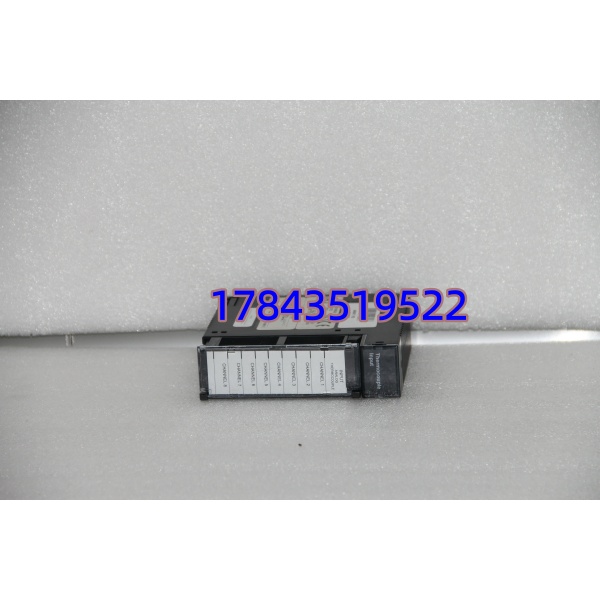

· 型号：HE693THM809C（功能兼容 HE693THM809A / HE693THM809B，后缀C为最新修订批次）
· 品牌：GE Fanuc Automation（模块由 Horner Electric 为 GE Series 90-30 代工生产）
· 系列：GE Fanuc Series 90-30 — 智能特殊功能模块（Smart Option Module）
技术参数
- 模块类型：8通道热电偶/温度输入智能模块（Intelligent Option Module）
- 兼容机架：GE Fanuc Series 90-30 主基架或扩展基架（5槽/10槽/15槽），占用1个I/O槽位
- 输入通道：8路差分（Differential），各通道独立配置热电偶类型
- 支持热电偶类型：Type K、J、T、E、N、S、B、R（及 mV 线性输入 ±100mV 可配）
- 冷端补偿(CJC)：内置半导体基准传感器，自动补偿端子排温度，无需外部冰点桶
- 分辨率 / 精度：16位 A/D，温度分辨率约 0.5℃（依 TC 类型），典型精度 ±0.1% FS 或 ±1.5℃（含 CJC，以 GE GFK-0352 手册为准）
- 更新速率：全8通道扫描周期约 250 ms（依固件版本，现场实测多在 200~300ms）
- 供电要求：由 90-30 背板供给 +5 VDC，典型吸收电流 ≤ 200 mA（部分批次标 170mA）
- 电气隔离：通道-背板 及 通道间 隔离电压 500 VDC（光耦+变压器隔离，满足 IEC 61010-1）
- 接线方式：前接 20 位 IDC 端子排（HE693SNP801 或等效），螺丝压紧 22~14 AWG
- 配置方式：通过 LM90 LogicMaster 90 或 Proficy Machine Edition — 90-30 Hardware Configuration 设定 TC 类型/量程/报警，存于模块 NVRAM
- 报警功能：每通道可设 Hi/Lo 报警限值，模块状态可通过 %I 状态位读取 Fault/Open-wire detect
- 工作环境：0~+55℃（运行），5%~95% RH 非冷凝；存储 -40~+85℃
- 物理尺寸 / 重量：约 135×60×25 mm（单槽宽），≈ 250 g
- 认证标识：cULus Listed、CE（依生产批次标签）
- 停产状态：GE 已将 Series 90-30 部分 Smart I/O 列入 Legacy；HE693THM809C 新原厂件基本断供，市面流通为 NOS 尾货及测好拆机/翻新品
产品介绍
采购最纠结这模块的地方通常是：90-30 机架突然报”Option Module Fault”，炉区8路 K 型热电偶全变 ，工艺温度曲线断采——翻遍目录发现 GE 新件已 EOL，代理商说要 4~8 周特殊寻源甚至直接 N/A。HE693THM809C 本质是一张带独立 MCU 和 CJC 的智能测温卡，不是普通模拟量 AI——它把热电偶非线性查表、冷端修正、开路检测全在板上做完再通过背板 DMA 送 CPU，你在 Logicmaster 里直接读 %AI 寄存器就有工程单位值（℃或 ℉），不用自己写多项式换算。
从 CRO 视角讲，买家决策三要素就是：确认后缀兼容（A/B/C 一般可互插，但 C 修正了早期 Rev 个别 TC 类型 Bug）、模块上电自检 PASS 且 CJC 值合理、能 3 日内到货且有质保兜底。我们出货每块都做背板握手测试 + 各通道 mV 注入模拟值校验 + CJC 读数记录，附标签序列号照片——你要的是换上去 LM90 不报 Fault，不是一块蒙着防静电袋的旧板。注意：本模块只适用于 Series 90-30 背板，不能插进 VersaMax 或 RX3i 机架，也别拿来当通用温度变送器独立使用。
替换与升级建议
✅ 直接替换
- HE693THM809A / HE693THM809B → HE693THM809C：同物理尺寸、同背板接口、同配置软件识别。C 版修正了早期某些 S/B 型热电偶线性化微差，通常直接插拔重下载配置即可运行，无额外工程量。（个别极老 CPU 固件 < 5.x 若报 Slot Config Mismatch 需确认 CPU Firmware 支持 Smart I/O——现场碰过一次 GE 331 CPU 太老需升 Firmware，概率极低但提一句）
⚠️ 软件兼容（需改配置）
- HE693THM844（4通道 RTD 模块）或 HE693AIHxxx（模拟量输入）→ 不能替。如原系统用 THM809C 做温度采集想改 RTD，需换槽位重组态、改地址及 %AI 映射，属 IO 变更并非单纯备件替换。
❌ 硬件不兼容
- IC693ALGxxx（RX3i 模拟量模块）、IC694THMxxx（RX3i 温度模块）——背板引脚与总线协议完全不同，硬插会损板且 CPU 不识别。Series 90-30 整体迁移到 RX3i/PACSystems 才涉及温度模块整体更换（IC694THMxxx 系列），那是项目级改造。
