描述
产品详情

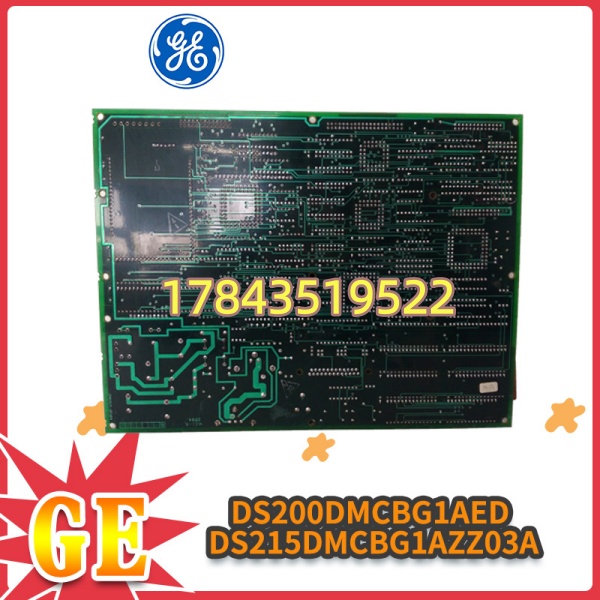

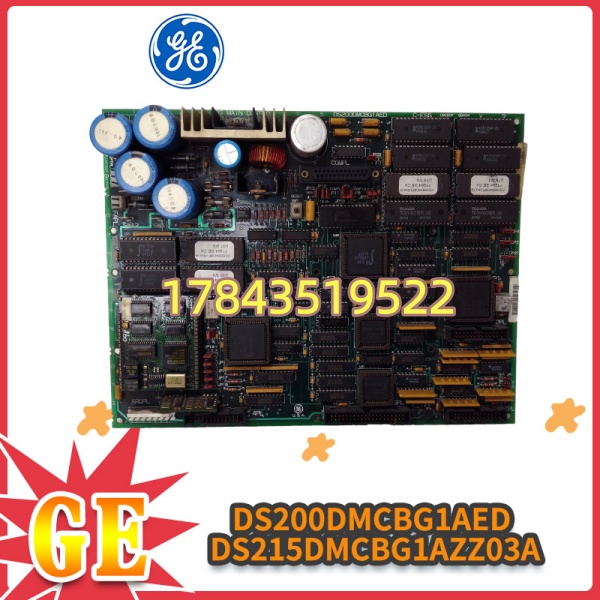

· 型号：DS200DMCBG1AED（关联 DS215DMCBG1AZZ03A 为配套/扩展板）
· 品牌：GE（General Electric）
· 系列：DS200 DMCB — Mark V / Mark VI Turbine Control Digital Microcomputer Board（Type G, conformal coat）
规格参数
- 完整型号：DS200DMCBG1AED（Revision G1AED，AED 标识涂层/温度范围变体；关联 DS215DMCBG1AZZ03A 为配套 memory/interface daughterboard）
- 板卡类型：Mark V / Mark VI 数字微计算机控制板（DMCB — Digital MicroComputer Board），插于 Mark V 控制柜 VME 机架（R/S/T 三取二架构中任一槽）
- 处理器：板上嵌入式 CPU，早期 80C186 衍生、后期 80386EX 或 TI DSP（依生产批次），运行 GE 固化控制核 + 用户应用（通过 LM 或 HMI 下装）
- 存储器：EPROM/Flash 存固件与组态（需核对版本号 Vx.xx.xx 兼容主控软件），带电池后备 SRAM（典型 128KB～512KB NVRAM 存 turbine constants & trip log）
- VME 接口：标准 VME bus slave/master，与 Mark V 背板通信，参与 R-S-T 三冗余数据交叉比对与投票
- I/O 能力（经背板）：接收伺服 LVDT 位置反馈、转速探头（磁阻/霍尔）脉冲整形、阀门限位开关；发出伺服电流指令经 VCCI/HCCI 阀位卡驱动 MOOG 阀
- 控制功能固化：转速控制 PID、加速限制（FSNL→FSNL+Accel）、临界转速避让、负荷控制、自动同步接口、跳闸逻辑预处理（最终跳闸由 TCTG/TCQA 执行）
- 状态指示：前面板 LED — Run（绿色，程序运行）、Fail（红色，自测或 RAM 校验错）、Status bits（数枚用于诊断码显示）

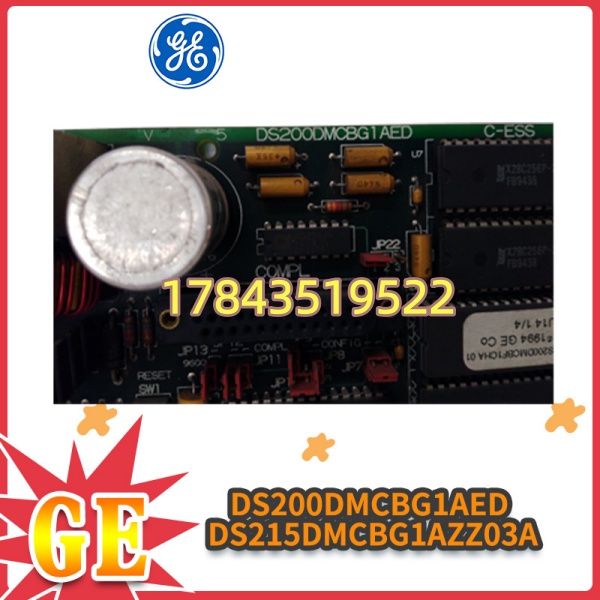

- 配置元件：DIP 开关设置站号（R/S/T identification）、EPROM 插座（部分版可拔插升级）、测试点 TP 供示波探针
- 电池：NVRAM 靠控制柜内 3.6V 锂电池（通常位于机架专用电池盒或 TCQA 板上）保持，板载无独立电池
- 供电：VME 背板 +5V / ±12V / +24V（依版本），典型功耗 < 15W
- 工作环境：-30～+65℃（工业宽温，conformal coat 版耐湿/盐雾），5～95% RH 非凝露
- 物理：VME 6U Eurocard（约 160×233mm），导槽固定，前后面板锁紧
- 认证：UL 508、CE、部分版本 NEMA/IEEE 对于燃机控制适用标准
产品介绍
DS200DMCBG1AED 是 Mark V/VI 燃机或汽机控制柜里跑核心控制算法的板子——不是普通 PLC CPU，而是 GE Speedtronic 专有架构：它读转速探头脉冲算 RPM、与伺服 LVDT 构成阀位闭环、执行加速/负荷 PID、把计算结果经 VME 送阀位卡（VCCI/HCCI）驱动调门，同时参与 R/S/T 三取二表决防单点误动。应用与 turbine constants（喷嘴角度、临界转速区、负荷上限等）存于板载 NVRAM/Flash，通过 LM90 或 ToolboxST 下装。
和 Mark VIe 的 UCVx 不同，这是 DS200 时代 VME 架构件，无以太网口直接连 HMI 要经 QLSI/EGD 网关。坦白讲这板现场极少坏，坏多是 NVRAM 电池耗尽导致常数丢失（报”Checksum Error”）或老 EPROM 位翻转——真正硬件故障多见于电容老化鼓包。换件必须核对固件版本字符串（如 VH5.04C 之类）与现系统一致或经 GE 确认向上兼容，乱刷不同版可能 turbine 启不来。有一点要注意：DMCB 板通常三块（R/S/T），换新后要做 R-S-T 交叉比对同步，确认 NVRAM 常量已从 HMI Download 完成再投自动。
应用场景与行业案例
痛点切入：
Mark V 控制柜报”R-processor DMCB Memory Checksum Fail”黄闪，重启后 OK 但半月复发——开柜测 NVRAM 后备电池电压 2.8V（临界），判定即将失效。趁窗口更换整组三块 DMCB 中最早生产年份那块（或只换电池盒），提前 Download turbine constants 校验。我在现场遇过电池漏液腐蚀 DMCB 插座引脚，SRAM 内容丢光，启机时报几十个参数超限——花两小时从备份恢复。
典型场景：
- 9F/9E 燃气轮机 — Mark V 控制柜三冗余(R/S/T)中 DMCBG 执行转速/负荷控制与伺服阀指令计算，非它不可因为 2oo3 架构依赖它
- 汽机 DEH 改造 — 保留 Mark V 机架，DMCB 换新固件兼容新版 ToolboxST，LVDT 标定曲线存 NVRAM
- 联合循环辅机 — Mark VI 简化版（单或双处理器）用 DMCB 变体做小汽机调速
- 老厂备件储备 — 此类 DS200 板停产趋势明显，运行超 15 年机组建议冷备一块同版
真实案例：
沿海某 9E 燃机电厂，Mark V 三冗余控制，运行第十六年秋检发现 T-coach（第三处理器）DMCBG 上 Fail LED 偶闪但 R/S 正常，HMI 显示”T-DMCB NVRAM Parity Warning”。安排停机窗口换 T 系 DMCBG（库房拆机件同版 VH5.03E），先在新板插离线读 ID 确认，旧板拍下 DIP 开关位置→新板照设→插入 T 槽→上电→ToolboxST 连 Mark V 做 “Download All Constants”→核对 NVRAM 常量数值（喷嘴角、临界转速表、负荷上限）→R-S-T 三系同步显示 OK→重新投自动。师傅说早该五年前多备一块——现在拆机件都开始涨价比新件时贵。有一点要注意：换 DMCB 后必须确认 turbine constants 已成功 Download 且与 R/S 一致，空白 NVRAM 直接投自动会因缺参数触发保护跳闸。
常见问题解答 (FAQ)
Q1：支持热插拔吗？能在线更换？
VME 背板部分系统允许 RIUP，但 DMCB 是控制核心——拔出 R 系处理器会使 2oo3 降为 2oo2 或若拔最后一块则控制丢失→跳机。禁止在线拔工作主处理器。正确流程：确认三冗余中另两块健康→窗口期停 Mark V control（或切手动/解列）→断电拔板→换（核对 DIP/EPROM 版）→上电→Download Constants→三系同步→重新投运。
Q2：DS200DMCBG1AED 和 G1AKD/G1ALC 等后缀能互换吗？
AED/AKD/ALC 通常是涂层（conformal coat）或温度范围差异，电气功能一致一般可互换。唯一铁律：固件/软件版本（VHx.xx）须与现系统兼容（同版或确认向上兼容经 GE 核实）。换前拍照记录旧板 DIP switch 设置（R/S/T ID 拨码）及 EPROM 标号。
Q3：停产了吗？替代方案？
DS200 系列整体进入 Phase-out / Service-only，DMCBG 新件原厂难订，主流靠 GE 授权修复中心或拆机测试件。Mark VIe 用 UCVx+PDA 替代但不向下兼容——老柜不能直换，全面升级需换控制柜。存量维护用同型号同固件版。
Q4：程序和 turbine constants 会丢吗？换模块注意事项？
应用算法在 EPROM/Flash，turbine constants（ nozzle angle、critical speed map、I/O scaling 等）在 NVRAM——新空板 NVRAM 为空。更换后必须通过 ToolboxST / LM90 连接 Mark V 做 “Download All” 或 “Download Turbine Constants” 从 HMI 或另一健康处理器同步。强烈建议换前做 Complete Backup（含 .tbc / constant file）。旧板若 NVRAM 可读可做 Upload 作参考但不可直写新板（格式可能不兼）。
Q5：如何鉴别拆机件好坏/翻新？
看 GE 激光条码标签清晰度（翻新模糊重印）；检查电解电容无鼓包漏液（最常见老化点）；上 Mark V 机架后 Run 绿灯应亮（若设为该 slot 的 R/S/T 且经 Download 完成），Fail 灭；要求卖家提供插 Mark V 机架自检通过截图（显示 board ID 及 firmware version）。关联 DS215 子板也要检查插座针无弯。
