描述
产品详情

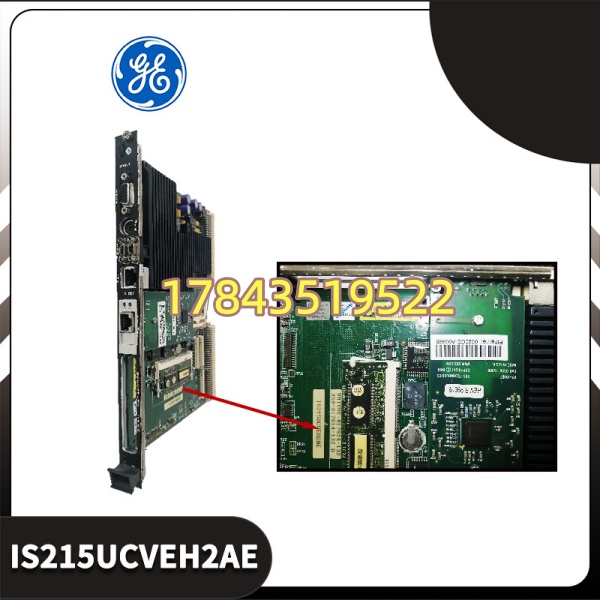

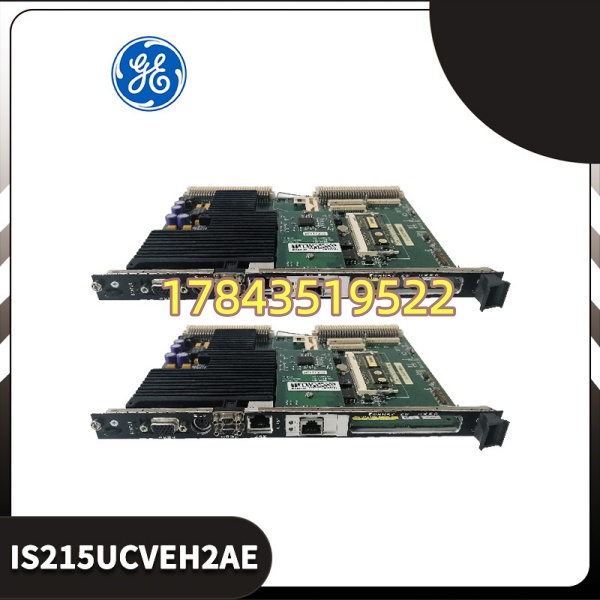

· 型号：IS215UCVEH2AE（GE Mark VIe UCVEH2A 系列控制处理器）
· 品牌：General Electric（GE Energy / GE Industrial — Speedtronic Mark VIe）
· 系列：GE Speedtronic Mark VIe — 汽轮机/燃气轮机/压缩机分布式控制系统
规格参数
- 目录号：IS215UCVEH2AE（兼容 IS215UCVEH2AM / H2AF 依固件，A/E 为硬件版本字母，需核对原柜）
- 模块类型：Mark VIe 控制处理器 / 控制器板（UCV = Universal Controller VME Enhanced），插控制器机架左侧 Slot 1（Controller Slot）
- 处理器：板载 x86 兼容嵌入式处理器（早期 Celeron / Pentium M 级双核，依版本），运行 GE 专有实时内核（基于 QNX 或 VxWorks 封装）
- 内存：板载 SDRAM（典型 256MB~512MB 依版本，带 ECC 可选），非易失存储 via CompactFlash 卡或板载 Flash
- 背板总线：VME64（IEEE 1014-1987/ VITA 标准），与 IS200 系列 I/O 包（TCQA/TCQE 等）通过 VME 交换过程数据
- 以太网接口：2× 10/100Base-TX RJ45 —— ① IONet（与 Mark VIe I/O 包、HMIs 通信）② Service/Engineering Port（ToolboxST 连接下装/在线监视）
- 串口接口：1× RS-232（DB9 或 header，用于控制台/调试），1× RS-485（部分版通过扩展子板或复用）
- 外部存储：CompactFlash Type I/II 插槽（存应用、配置文件、事件记录），部分版带 USB 2.0 Host（用于 U 盘备份）
- 控制软件载体：通过 ToolboxST 下装 Control Sequence / Application 到板 CF 卡或 Flash，运行时由 UCV 执行
- 供电：由 Mark VIe 控制器机架背板引入 +5V / +12V / ±12V（依 IS200 电源模块如 IS200EPSA/EPSC），典型功耗 15~25W
- 状态指示：前面板 Run / Fail / IONet Active / Link / Status LEDs（Green=Run, Red=Fail, Amber=Init）
- 冗余支持：可做 TMR（三取二）配置三块 UCVEH 同步运行，或 Simplex / Dual 热备（依应用授权）
- 安装：VME 6U 单槽，带 ejector 手柄及导销，插入 Mark VIe Controller Base (IS200ACLEH1 / ACNAH1 等)
- 工作环境：0~+60℃（柜内），5~95% RH 无凝露；存储 -40~+85℃
- 尺寸/重量：6U VME ≈160×233mm，重 ≈0.5 kg
- 认证：UL / C-UL / CE / CSA，符合 IEEE 802.3/ IEC 61131-2（控制设备类）
- 生命周期：Legacy / EOL 标注区域不一（部分仍作 MRO 供应），新大型项目 GE 主推 Mark VIe+ 或 Mark VII，市场二手/NOS 流通
产品介绍
IS215UCVEH2AE 是 Mark VIe 系统的大脑——它不跑 Windows，跑 GE 嵌入式实时内核，里面装着你的燃机/汽机控制逻辑（ToolboxST 编译下装的 .tcw / application）。通过 VME 背板扫 IS200 I/O 包（TCQA 模拟、TDQA 数字、TTUR 温度…），以太网口走 IONet 连 HMI、历史站或上级 DCS，另一个口接工程师站做下装调试。H2AE 是 H2 硬件版本的 A 修订 E 变体，跟 H2AM / H2AF 通常固件兼容但硬件微调（时钟/网口 PHY），换件尽量找同完整号避免莫名握手告警。
有一点要注意：UCVEH 板程序/配置存于 CompactFlash 卡或板载 Flash，不自动从 I/O 包同步。换板必须拷入原 CF 卡内容或用 ToolboxST 从工程备份 Download All——旧板若还能读先做 Card Image Backup（File → Backup Control Program to File），别只靠工程站 .tcw 文件，有些自定义参数在 card image 里。
应用场景与行业案例
凌晨三点联合循环电厂 Mark VIe 报”Controller Failed — UCV not responding”，HMI 全断数，燃机自动转 Local/Manual 限制负荷。拆控制器机架盖板看 IS215UCVEH2AE Run LED 灭、Fail 常红——量背板 5V OK 判定板级故障。这种时候没备件就只能等天亮原厂发货，调度直接记一次非计划降负荷。
- 9F/9E 级燃气轮机 Mark VIe 控制柜：三冗余(TMR) UCVEH 作主控，任一块故障系统降为 Dual/Simplex 但不停机——前提是另两块健康且已配好热备。
- 大型蒸汽轮机 DEH/ETS（Mark VIe 平台）：汽机数字电液调节 + 跳闸保护，UCVEH 跑调节算法及跳闸逻辑，配合 TCQC/TRLY 继电器包。
- 水力发电机组 Mark VIe 调速器/同期：山区小水电老 Spectrum 升级 Mark VIe，UCVEH 做调速 PID + 同期捕捉。
- 大型压缩机组防喘振控制：离心压缩机配 Mark VIe，UCVEH 执行防喘振算法及负荷分配，非它不可替代。
真实案例：
南方某 9F 燃机电厂 Mark VIe（Simplex 配置）夜班 HMI 报”Loss of Communication to Controller — Slot 1 UCV”。到现场开柜盖 IS215UCVEH2AE Fail LED 常红，尝试 Reset 按钮无效，确认背板电源 IS200EPSC 输出 5V/12V 正常。原厂已 EOL 该 PN 新件交期 12 周。从集团兄弟电厂借同型号拆机件（同 IS215UCVEH2AE Rev.，附带 CF 卡镜像备份），断电拔旧板（记 VME 槽位及扁平缆朝向——实际无扁平缆只有背板金手指），新板插入，插回原 CF 卡（含 application image），上电 Run LED 绿亮，ToolboxST Connect 校验 Application Version 与工程一致，做 Trip/Safe Test 后投入 Auto。老师傅后交代：Mark VIe 控制器 CF 卡每半年镜像备份到离线安全位置，UCVEH 板每五年预防性轮换测试——这板电容老化是主因。
常见问题解答 (FAQ)
不能。它是 Mark VIe 专有 VME 控制处理器，只认 GE Mark VIe 控制器底座（IS200ACLEH1 等），与任何 PLC 机架不兼容。虽有 x86 处理器但不是 PC——无 VGA/键盘鼠标标准 BIOS，不能装 Windows/Linux 做通用计算。
Q2：H2AE / H2AM / H2AF 后缀差别大吗？能混用吗？
H2 = 第二代 UCVEH 硬件平台；A = 第一硬件 revision，M/F = 后续修正（网口 PHY / 时钟晶振 / EMI 改进）。同代 H2 族通常固件向上兼容但 GE 建议同 PN 完全匹配避免”Hardware Mismatch”报警。TMR 系统三块板尽量同 PN 同固件版，混合使用需咨询 GE 或确认 ToolboxST 无报警才可运行。
Q3：停产了吗？换新要重下程序吗？程序存在哪？
部分区域标注 Legacy，新项目推 Mark VIe+ 或 Mark VII。存量系统换件：应用程序+配置存于板 CompactFlash 卡或板载 Flash（依设置）。换新板需：① 插原 CF 卡启动自动加载；或 ② ToolboxST Connect → Download All（需 .tcw + card image 备份）。旧板若能上电强烈建议先做 “Backup Control Program Image to File”。
Q4：支持热插拔吗？
VME 板理论可 RIUP 但 Mark VIe 控制器不推荐热拔 UCVEH——它是主处理器，拔出即控制丢失触发 Unit Fail / Trip（除非已停机/Maintenance Mode）。更换务必断控制器机架电源（或确认机组在 Safe State / 已切除自动控制权），插好后上电引导。
Q5：二手/拆机件怎么鉴别成色？有什么坑？
看：① CompactFlash 卡槽簧片有无断裂（最常坏）；② 以太网口 RJ45 簧片氧化（致 IONet 时通时断）；③ 电解电容顶部鼓包（靠近电源区段）；④ VME 金手指磨损。要求卖家提供：上电 Run LED 绿灯截图、ToolboxST Connect 读取 Firmware Version 及 Hardware ID 截图。没 CF 卡镜像备份的二手件要确认能提供原厂/匹配 application image 或你方有备份。
