产品详情

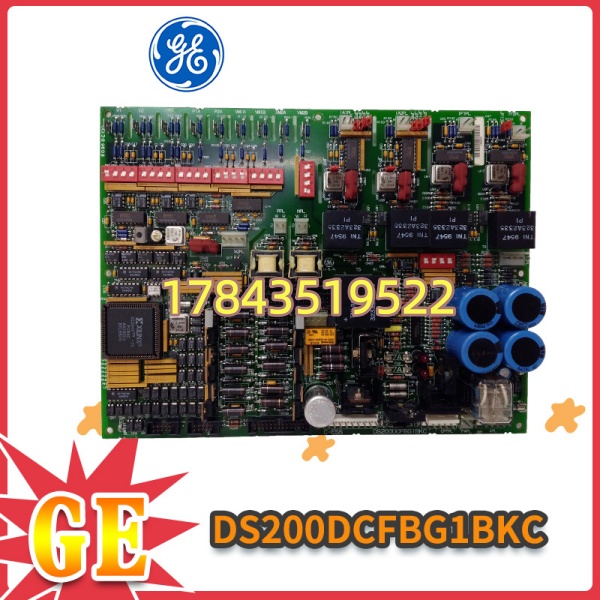

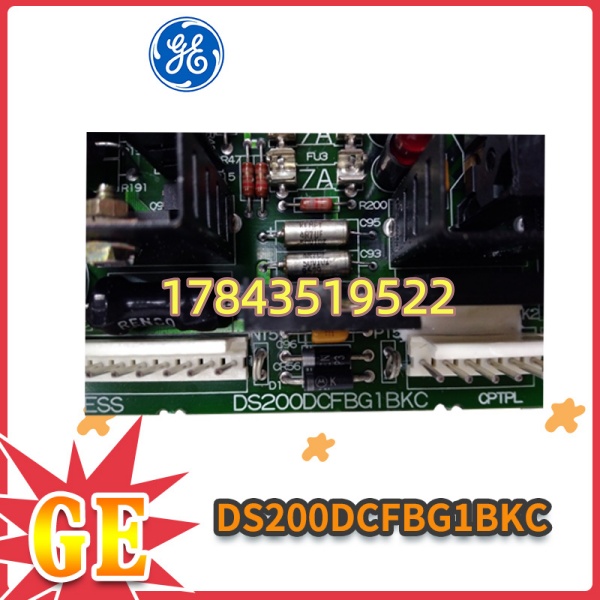

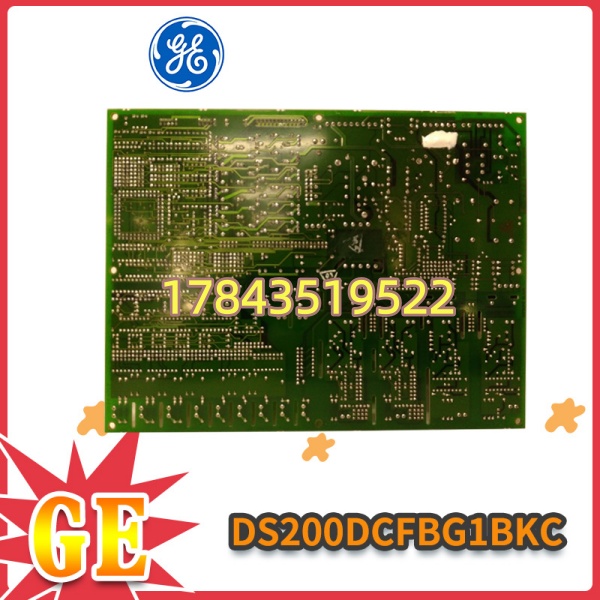

· 型号：DS200DCFBG1BKC（GE Speedtronic DS200 DCFB 模块，版本代码 G1BKC）
· 品牌：General Electric — GE Energy (Speedtronic™ Mark V / Mark VI)
· 系列：Mark V (VME based) / Mark VI 汽轮机控制柜 — DS200 系列电源反馈模块
规格参数
- 完整型号：DS200DCFBG1BKC（DCFB = DC Feedback Module, Revision 1, B=Coating, K=Connector/Option, C=Version indicator — 依 GE DS200 编码规则）
- 产品类别：Mark V/VI 控制机架 VME 总线 DC Power Supply & Status Feedback Module
- 适用系统：GE Mark V (VME 机架，如 VME200/210 系列)、部分 Mark VI 早期 VME 混合机架（需核对机架类型——纯 Mark VIe 用不同电源）
- 输入电压：典型 125 V DC（范围常见 88–140 V DC），部分 DCFB 变体支持 230 V AC 50/60Hz（采购必须核对旧板铭牌 INPUT 标注！）
- 输出电压/电流（背板供）：
- +5 V DC @ 典型 15–25 A（VME 逻辑）
- -5 V DC / ±12 V DC（模拟/I/O 用，依版本）
- +24 V DC 逻辑/继电器驱动（部分版本经隔离 DC/DC）
- 具体电流容量依 DS200 DCFB 亚型，以铭牌标称为准
- 反馈信号：电源 Good / Fail / Voltage OK 通过背板 VME P2 连接器送 CPU（TCQA/QCS 卡）用于电源冗余切换及报警
- 冗余支持：Mark V 机架通常配双 DCFB 模块（A/B），任一个可单独带全载，一坏不影响运行，CPU 报 Power A/B Fail
- 保护功能：输入过压/欠压锁断、输出过流限流、过热保护（自动恢复）
- 前面板 LED：PWR / GOOD / FAIL（或 IN V / OUT V 测试点）
- 安装方式：VME 标准卡槽（通常位于机架最左/最右专用电源槽），Eurocard 6U 高（约 233mm×160mm），前面板锁紧柄
- 冷却：依靠柜内强迫风冷（Mark V 柜顶风扇单元），注意风道不被挡
- 工作环境：0～+60℃（IEC 61131-2，柜内），5–95% RH 非凝露
- 存储温度：-40～+85℃
- 板面处理：conformal coating（B 后缀常指军用级三防漆），耐油气/盐雾
- 认证：UL / CSA / CE（依批次）
- 尺寸/重量：6U VME 板 ≈233×160×20 mm / ≈0.8 kg
- 配套：通常与 DS200 系列机架、PTBA（电源端子块）、PS 输入熔断器配套；输入来自柜内 125V DC 配电熔断器
产品介绍
DS200DCFBG1BKC 是 GE Mark V/VI 汽轮机控制柜 VME 机架的心脏——把现场 125V DC 控制电源转成 VME 背板所需的多路逻辑电源，同时把”电源健康”信号回馈给 TCQA/QCS CPU 做监视。Mark V 标准配置是两块 DCFB 冗余并列运行（1+1 热备），任一块挂只报报警不停车。它跟普通开关电源不同：不带它 VME 背板无电，所有 I/O 与 CPU 卡全掉，Mark V 直接 Triple Module Redundancy (TMR) 报全体失效引发停机。
坦白讲，DS200 系列原厂已 EOL，新机 Mark VIe 改用不同电源架构，老 Mark V 柜只能靠 MRO。采购必须核对旧板丝印完整编号（含 G1BKC 后缀）及 INPUT 电压标注（125V DC vs 230V AC 版不互通，插错烧毁）。换模块建议先断输入 125V DC 熔断器再拔旧板（戴静电手环），新板插好先测输出电压空载正常再闭合背板连接。冗余对里单块坏可在运行中断电拔换（备机扛全载），但仍建议择机计划停机操作降低风险。
应用场景与行业案例
周末 Mark V 控制柜 #1 电源 A 模块 GOOD 灯灭 FAIL 灯亮，B 电源正常扛载——系统报”Power Supply A Failed”但未跳机。原厂无新件交期十周，你有一块测过的 DS200DCFBG1BKC 插回恢复冗余。
典型场景：
- 电厂燃气/蒸汽轮机 Mark V DEH/CCS：VME 机架双 DCFB 模块供逻辑电源，非它不可因 VME 背板专有定义。
- 炼化厂 GT 燃机 Mark V 控制改造过渡期 MRO：整体升 Mark VIe 预算未批，只换坏电源模块维持 TMR 冗余。
- 老 Mark V 仿真/训练器或备品库：保障老机组延寿运行。
- Mark VI 早期 VME 混合机架（需核对机架类型兼容 DCFB，纯 Mark VIe 机架不兼容）。
真实案例：
沿海某 9F 燃机电厂 Mark V 控制柜（VME TMR 配置），夜巡发现 Power Supply A (DS200DCFBG1BKC) FAIL 红灯亮 GOOD 灭，B 正常。量输入端 125V DC 熔断器端电压正常，拔板观察输入滤波电容微鼓——判定 DC/DC 初级失效。协作 MRO 商调同后缀拆机测试件，次晨到场。办工作票断该柜 125V DC A 路熔断器（B 路保持供电保运行），开柜拔旧 DCFB（注意静电）、插新、恢复熔断器——上电 GOOD 绿、FAIL 灭，Mark V 诊断菜单显示 Power A OK / Power B OK 双好。轮机专工说：”这 Mark V 再跑三年等新控制系统改造。”
常见问题解答 (FAQ)
Q1：支持在线更换吗？Mark V 双电源时能带电拔插坏的那块吗？
冗余配置（双 DCFB A/B）理论上一块可在线拔出/插入——备机全载运行。但强烈建议先确认 B 电源 GOOD 灯亮、无过温过流报警，且工作时段办理票择机操作。拔前断开对应 125V DC 输入熔断器防电弧，戴防静电手环。插新板先确认输入电压与铭牌一致再闭合熔断器，观察 GOOD 灯亮再离开。
Q2：DS200DCFBG1BKC 不同后缀（G1Bxx / G1Kxx）能混用吗？输入 125V DC 与 230V AC 版能互替吗？
- 后缀字母常代表涂层/连接器/固件微调，同功能 DCFB 不同涂层版（B=conformal coating）通常可替但要确认输入输出规格一致。
- 125V DC 输入版与 230V AC 输入版绝对不可混用——插 125V DC 进 AC 版可能不启动，插 AC 版入 125V DC 系统（若误标）极端情况可损坏输入级。采购必须核对旧板 INPUT 铭牌标注电压值及频率（DC / 50-60Hz AC）。
- 冗余对里建议两只同型号同输入版本。
Q3：换板后需要重新下载参数或标定吗？
不需要。DCFB 是纯电源+状态反馈硬件，无配置存储。插好上电 CPU 自动识别 Power Good 信号。Mark V 诊断画面确认 A/B 双 GOOD 即可。
Q4：Mark V 报 “Both Power Supplies Failed” 先查什么再换 DCFB？
先查：①柜顶/柜侧 125V DC 配电盘对应两路熔断器通断及电压（常见熔丝老化断）；②DCFB 输入端子紧固（振动致松是通病）；③柜内冷却风扇运转——DCFB 过热保关会报 Fail 但输入正常；④量背板 5V 测试点（机柜 Test Point）确认是否真正无输出。我遇过多起是输入熔断器接触不良或风扇停转过热假故障——清理风道或重紧熔断器后恢复。
Q5：怎么鉴别拆机/二手件良品？
要求供应商提供：①空载上电（按铭牌输入接可调源或 125V DC）PWR/GOOD 灯亮、测得 +5V 背板输出在 ±2% 内；②模拟输入欠压（拉低<85V DC）观察 FAIL 灯亮 GOOD 灭（确认状态反馈功能）；③外观 conformal coating 完整无烧痕熏黑、输入滤波电容无鼓包漏液、VME 金手指无氧化发黑。到货先装机短时测试确认 Mark V 识别 Power Good 再投运。
