描述
产品详情
· 型号：0880001-01（交叉引用 GE Fanuc QuickPanel QPI-2D100-L2P 系列）
· 品牌：GE Fanuc / GE Intelligent Platforms（现 Emerson Machine Automation Solutions）
· 系列：GE Fanuc QuickPanel — 第一代单色/灰度 HMI 操作面板
规格参数
- 目录号：0880001-01，市场通用交叉引用 QPI-2D100-L2P（2D=单色 10.4″ STN LCD，100=无按键或特定键排，L2P=后缀）
- 产品类型：QuickPanel 系列独立 HMI 操作面板（Operator Interface Terminal），嵌入式安装

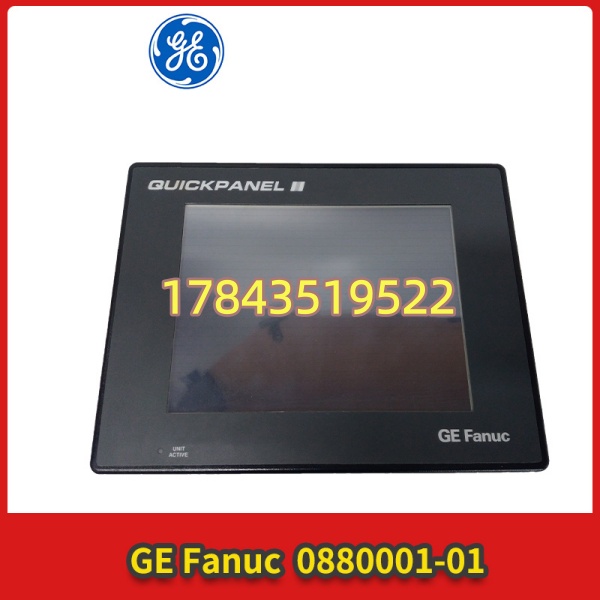

- 显示屏：10.4 英寸（对角）STN 单色/灰度 LCD（部分同族有彩色版，0880001-01 通常指单色），分辨率 640×480 像素
- 触摸屏：电阻式（模拟压敏），支持戴手套操作，寿命 >100 万次触控
- 背光：CCFL 冷阴极荧光灯（典型寿命 25,000~50,000h），老化后亮度衰减是主要失效模式

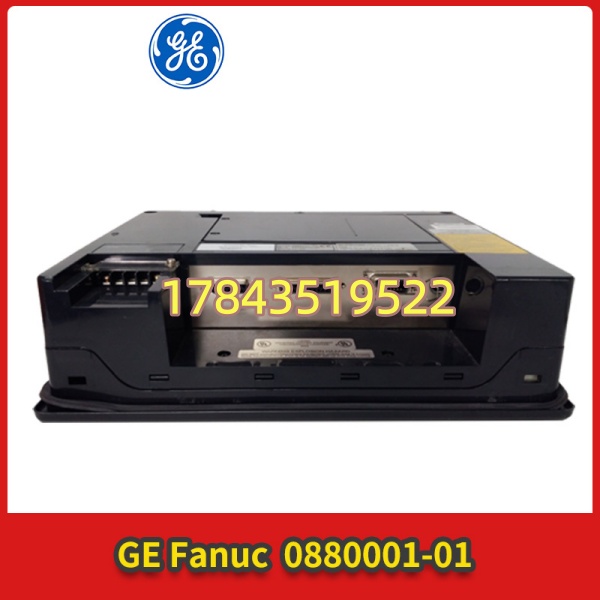

- 通信接口：1× RS-232（DB9/DB25 依版），1× RS-485/422（支持 GE SNP / SNP-X / Modbus RTU），部分版带 10/100M Ethernet（依具体后缀 — 0880001-01 典型为串口版需核对）
- 编程软件：GE Fanuc QuickDesigner V3.x / V6.x（Windows 9x~XP 兼容，新版 Win10 需虚拟机或兼容模式）
- 应用存储：板载 Flash（存画面/配方），部分版带 PCMCIA / CF 卡扩展槽（依硬件版）

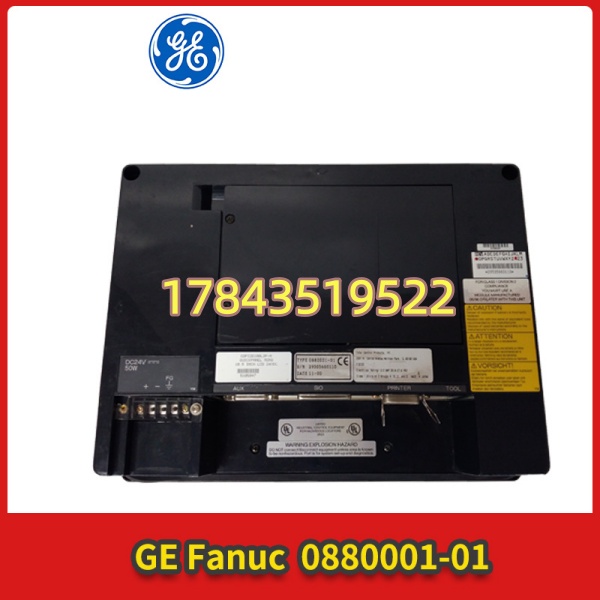

- 电源：24 V DC（允许 18~32 V DC / 20.4~27.6V DC），功耗典型 15~25W（含背光）
- 报警/趋势：内置报警列表、实时趋势、配方、多语言字符集（需 QuickDesigner 组态）
- 前面板防护：NEMA 4X / IP65（正面），后壳 IP20
- 安装方式：面板嵌入式（开孔尺寸 ≈246×184mm 或 248×186mm 依边框，需核对安装图），配 clamp 锁紧
- 工作环境：0~+50℃（工作），-10~+60℃（存储），10~90% RH 无凝露
- 尺寸/重量：前框 ≈270×210mm，深 ≈65~77mm，重 ≈2.5~3.0 kg
- 认证：CE、cULus、FCC Part 15 Class A
- 生命周期：已停产(Obsolete)，GE 主推 QuickPanel+ (QP+ / ViewAnywhere) 或第三方 HMI 替代，市场仅二手拆机/NOS
产品介绍
0880001-01 是 GE Fanuc QuickPanel 第一代 10.4 寸单色触摸屏——不是 PLC 模块也不是 DCS 卡，是嵌在控制柜门上的独立 HMI 终端。它通过 RS-232/485 跑 GE SNP 协议连 Series 90-30/9030 或 Modbus RTU 连第三方 PLC，画面用 QuickDesigner 组态（.qpg 工程文件），显示模拟图、报警、趋势，操作员触屏启停设备或改设定值。老包装线、注塑机、窑炉现场很常见，一挂操作员看不见报警只能靠中控。
有一点要注意：QuickPanel 一代用的是 QuickDesigner 软件（V3.x~V6.x），新版 Win10/Win11 原生往往跑不起来要虚拟机。换屏后从 U 盘或串口 Download 原工程文件，若旧屏还能上电建议先 File→Save Project 备份。背光灯 CCFL 管老化是通病，用了十年以上的屏亮度掉一半先别急着判屏死——换个 CCFL 背光套件有时能续命两三年。
应用场景与行业案例
我在食品包装线遇过 QuickPanel 单色屏突然全黑但 PLC 运行正常——量 24V 供电 OK，拆下见背光管两端发黑。老线不愿改门板开孔（QuickPanel+ 开孔不同），从渠道调同型号拆机件，Download 原 .qpg 工程恢复，十分钟上线。师傅感慨早知三年前先囤一块。
- 食品/饮料包装联动线：GE 90-30 连 QuickPanel 做充填/旋盖/贴标各单元本地监控，老厂利旧不愿改新 HMI。
- 注塑/挤出机台操控面板：单色屏够用成本低，显示模号、周期时间、报警代码，通过 RS-485 读 PLC 数据。
- 窑炉/热处理温控柜门板：高温车间用单色屏抗粉尘，IP65 前板每日酒精擦拭，组态显示各区温度/氧含量。
- 水务泵站就地操作终端：连 Modicon / S7-200 做 Modbus RTU 就地启停及水位显示，保留原架构不改。
真实案例：
华东某糖果包装厂老线用 GE 90-30 + QuickPanel（0880001-01 同款）做主操作屏，运行第十三年白班屏渐暗至全黑，重启无效。量 24V DC 供电正常，判断 CCFL 背光失效。原厂停产新 QP+ 开孔不同需改门板（费用高停机久），从合作渠道调同 P/N 拆机测 OK 件，断电拆旧（标记通讯口线序！RS-232 口 2/3 脚交叉别接反），新屏嵌入，通过串口 Download 备份 .qpg 工程，核对通信参数（SNP @9600,8,N,1），上电画面正常恢复操作。老师傅后交代：这类 QuickPanel 每两年做工程文件 U 盘备份，背光明显暗时提前申购备件。
常见问题解答 (FAQ)
Q1：0880001-01 能插 Series 90-30 机架吗？是 PLC CPU 或 I/O 模块吗？
不能插机架。是独立 HMI 操作面板，放柜门开孔安装，通过串口或以太网连 PLC。与 90-30 CPU（IC693CPU364 等）/ S800 I/O 完全无关。
Q2：停产了吗？有新替代型号？画面能移植吗？
GE 已将 QuickPanel 第一代标 Obsolete，推 QuickPanel+（如 QPV-xxxxx 系列）或 Pro-face/Beijer 替代。直接替代需核对开孔尺寸——QP+ 开孔通常不同可能改门板。原 QuickDesigner 工程(.qpg) 不向下兼容新平台，需重新用新 HMI 软件组态（可参照原画面截图重建），老项目建议囤测 OK 拆机件。
Q3：组态软件用哪个版本？Win10 能跑吗？
用 GE Fanuc QuickDesigner V3.x / V6.x（依原工程建立版本）。原生版在 Win10 常报 DLL 缺失——建议装 XP Mode 虚拟机或兼容模式运行。连接屏用串口线（通常 NULL Modem 交叉线 RS-232）做 Download/Upload。
Q4：通信连不上 90-30 或第三方 PLC 怎么排查？
优先查：① 串口线类型（GE SNP 通常用 6 脚 RJ11 转 DB9 NULL Modem，2-3 交叉、5-GND）；② 波特率/奇偶校验与 PLC 串口设置一致（默认 9600,8,N,1 或 19200 依组态）；③ PLC 端口未被 LogicMaster/其他软件占用；④ QuickPanel 工程里 Channel 选对 Port（COM1/COM2）及 Protocol（SNP / Modbus RTU）。屏报 “No PLC Response” 基本是这三项之一错。
Q5：二手/拆机件怎么鉴别成色？有什么坑？
看：① LCD 有无亮线/大面积缺段（STN 屏老化表现）；② 背光点亮均匀度（暗角=CCFL 老化）；③ 触摸屏四角校准反应（漂移=触控膜老化）；④ RS-232 口针脚无弯。要求卖家提供：上电显示 GE Fanuc Logo 截图 + 触屏校准通过截图。没测过的不建议直接装机——暗病屏装上去再拆很耽误产线。
