描述
产品详情

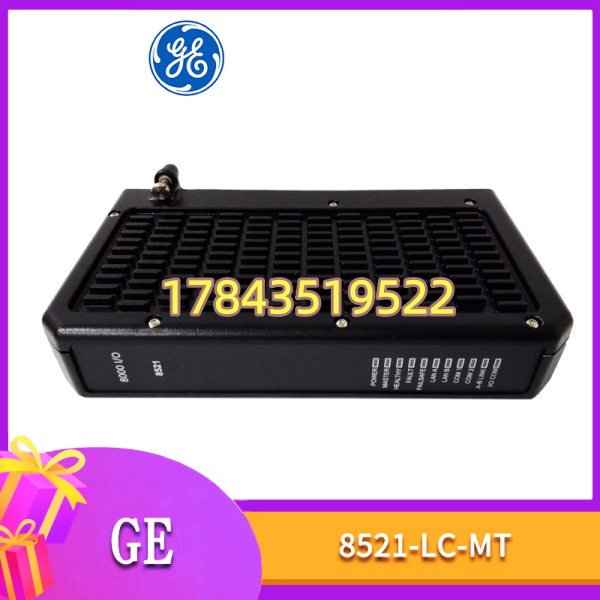

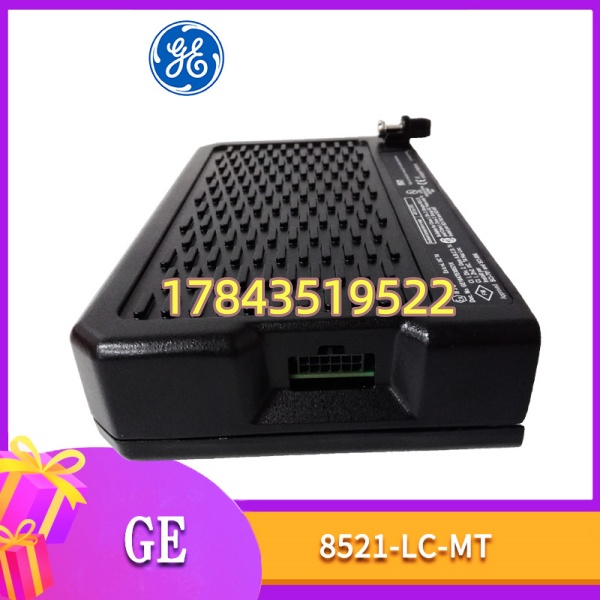

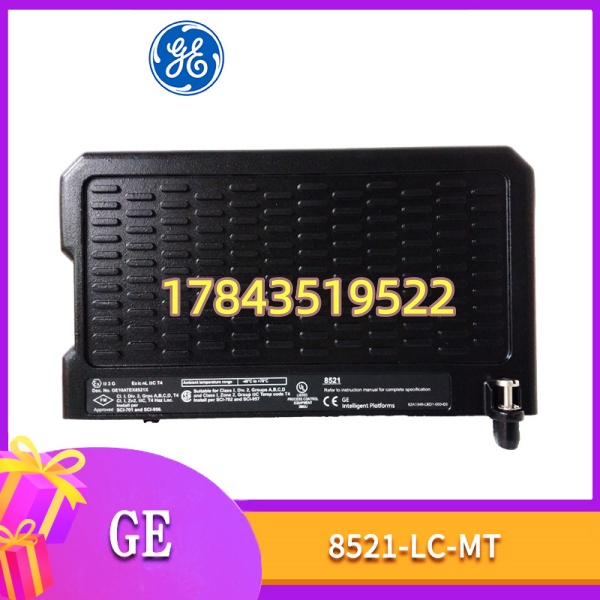

· 型号：8521-LC-MT（GE Multilin 8500 Series Generator Protection Relay，LC-MT 为功能选项代码组合）
· 品牌：GE Multilin / GE Grid Solutions（原 Alstom / GE Energy 保护部门）
· 系列：Multilin 8500 Series — Generator & Generator-Transformer Unit Protection
规格参数
- 继电器类型：微机式发电机及发变组保护继电器（Multilin 8500 platform）
- 型号标识：8521-LC-MT（85xx 为系列，LC=Generator Protection Package 含 87G/51/21/40/32R 等，MT=Motor Temperature / Low Frequency & Out-of-Step 扩展，具体 Option Code 依出厂标签为准）
- 适用对象：中小型发电机(通常 <100MW)、发电机-变压器组单元保护
- 保护功能（典型 LC-MT 包含）：87G 发电机百分差动、87T 变差动(选)、51/51V 定时/反时限过流、21 距离(选)、40 失磁、32R 逆功率、32P 有功功率方向、81L/H 低频/高频、78 失步(选)、59 过压、27 欠压、46 负序过流、转子/定子温度监视(MT)、CB 失灵(选)
- CT/VT 输入：典型 4～12 路 CT（相+中性点），2～4 路 VT（残压/线压），额定 1A 或 5A CT，VT 57.7V/100V/110V 相/线
- 控制电源：DC 48V / 110V / 220V 或 AC 110V / 220V（依订货 Option，常见 125V DC 或 220V DC）
- 接点输出：典型 8～16 付可编程报警/跳闸继电器（Form C，5A@30VDC/250VAC）
- 通信接口： rear RS-232/RS-485（Modbus RTU / GE URT protocol），部分后期版可选 Ethernet（Modbus TCP / IEC 61850需核对 Option）
- 事件记录：SOE 带时标（1ms 分辨率），典型 >200 条，故障录波（短录波，依内存）
- 前面板：LCD 图形显示 + 键盘，LED 指示（Run / Alarm / Trip / Comms / Self Test）
- 安装形式：面板嵌入式（通常 1/4 DIN 或 19″ 机架式 3U/6U 依具体 8500 壳体），螺栓锁紧
- 工作环境：-20～+60℃（运行），5～95% RH 无凝露，IP52（前面）/IP30（后部）
- 认证：IEC 60255、ANSI C37.90、UL、CSA、CE（以铭牌为准）
- 编程/设置软件：Multilin 8500 Series Setup Software（早期 DOS/Windows 版，需核对版本兼容）
产品介绍
GE 8521-LC-MT 是 Multilin 8500 系列发电机保护继电器——简单说就是把发电机需要的差动、后备过流、失磁、逆功率、低频失步这些全打包在一台装置里，比分立的电磁式/静态保护集成度高太多。LC 选项包含发电机主保护(87G)及常规后备，MT 加低频/失步和温度监视，适合中小机组或自备电厂发变组单元。通过后面板 RS-485 或以太网把 SOE、模拟量、保护动作信号送上位机，老厂改造常用来替代淘汰的静态保护屏。
坦白讲，Multilin 8500 系列（85xx）已随 GE 保护产品线演进进入 EOL/LTD 状态，原厂新机基本绝迹，现在流通的全是 NOS 或拆机测试件。它与 newer Multilin M60（UR 系列）物理和通信不兼容——M60 是 UR 平台（IEC 61850标配），8501/8521 是上一代架构，买前确认你继保屏图纸标的是 8521-LC-MT 而非 UR 系列 M60。有一点要注意：二手拆机件到货必须做全功能自检（通入 CT/VT 模拟量验证各保护元件动作定值），且确认 Option Code（LC-MT 具体组合）与你原装置一致——不同 Option 开放的保护元素不同，混用可能缺功能。
应用场景与行业案例
痛点切入
自备电厂 #3 发电机组夜跳”Generator Diff Trip — 87G”，查 8521-LC-MT 前面板显示”Self Test Fail — RAM Error”，重启后仍死机——EEPROM 老化。原 1998 年投运保护屏无改造预算，找同 Option 8521-LC-MT 拆机件替换恢复最快。老电厂这种发变组保护一坏就是停机解列，备件续命是唯一现实选择。
典型场景
- 自备电厂/余热发电 — 6～25MW 汽轮发电机发变组单元保护，8521-LC-MT 做主变差动+发电机后备一体
- 水电小机组 — 发电机纵差+失磁+低频保护，通过 RS-485 Modbus 送电站综自
- 石化/造纸自备动力车间 — 发电机并网前同期检查、逆功率切机，8521 提供全套元件
- 老厂 MRO 替换 — 原 BOM/EPLAN 标 8521-LC-MT 或 8521-LC / 8521-MT 组合，直接同 Option 替换故障继电器
真实案例
西南某 25MW 余热发电机组，凌晨 #2 机 8521-LC-MT 报警”Trip — 40 Loss of Excitation”误动（现场励磁系统正常），复位后再次误动——查继电器前面板 Self Test LED 偶尔闪红，RAM 校验偶发失败，判定装置老化。原保护屏图纸标 8521-LC-MT Option Code K（LC+MT），库房有测 OK 拆机同 Option。停电解列→断开 CT/VT 二次端子（短接 CT 回路防开路！）→拆旧 8521→装新→恢复 CT/VT 短接线拆除及控制电源→上电→用 Multilin 8500 Setup PC 软件联机 Upload 原设定/定值→Verify→整组试验（通入模拟量验证 87G / 51 / 40 动作）→投入运行。全程约 1.5h（含整组试验）。继保工程师感慨早该按 10% 比例备 85xx 系列——这东西超龄后 RAM 软错误率上升。有一点要注意——CT 二次回路操作必须严格遵守”先短接、后断开、恢复时反序”，误开 CT 二次开路会出高压危险。
常见问题解答 (FAQ)
Q1：8521-LC-MT 支持热插拔吗？更换时要停保护吗？
不支持热插拔。微机保护继电器更换必须退出保护跳闸压板→断开 CT/VT 二次（CT 先短接！）→断装置电源→拆旧装新→恢复→重新通入定值校验。更换期间该发电机保护退出，需获调度许可（或短时切旁路/硬接线跳闸备用通道）。
Q2：8521-LC-MT 和 newer UR series M60 / G60 能互换吗？
物理尺寸、接线端子、通信协议、设置软件均不同，不能直接互换。M60/G60（UR 平台）是 GE 现行发电机保护，如要升级需重新设计端子排、改接线、重录入定值并用 UR Setup 软件组态。老屏续命就买同型号 8521-LC-MT（Option Code 一致）。
Q3：停产了官方迁移方案？原有设定能直接移植吗？
GE 官方推 UR 系列（M60 for Gen / T60 for Xfmr）。8500 系列设定文件(.set)不能直灌 UR，但可用设定单对照重录。老装置续命就是囤测过 NOS/拆机 8521-LC-MT，注意 Option Code（LC/MT/其它字母组合）须与原装置一致——不同 Option 开放保护元件不同。
Q4：二手/拆机件怎么验？特别要注意啥？
① 外观无烧灼、CT/VT 端子无氧化；② 上电 Self Test PASS（前面板 Run 绿、无 Err 红）；③ 联机 Setup 软件读 Option Code / Firmware Ver；④ 通入 CT 模拟小电流/电压验证采样精度及保护元件（87G 差流、51 过流）动作值吻合定值；⑤ 测试跳闸接点输出动作时序。警惕 Option Code 不符或标签打磨件。
Q5：LC-MT 选项具体含哪些功能？和我原装置 8521-LC 差在哪？
LC 通常含发电机差动 87G、过流 51/51V、距离 21(选)、失磁 40、逆功率 32R、过/欠压 59/27、负序 46 等。MT 附加低频 81L、高频 81H、失步 78(选)、及温度监视输入（RTD/热电偶）功能。若原屏只用 LC 功能买 MT 版向下兼容，但反之道之——买纯 LC 版替原 LC-MT 会缺温度监视和低频元件，需核对你保护整定清单哪些元素是投入的。
