描述
产品详情

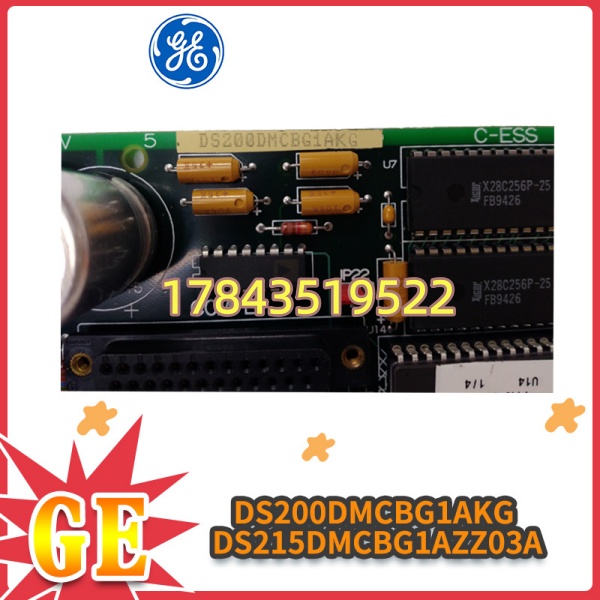

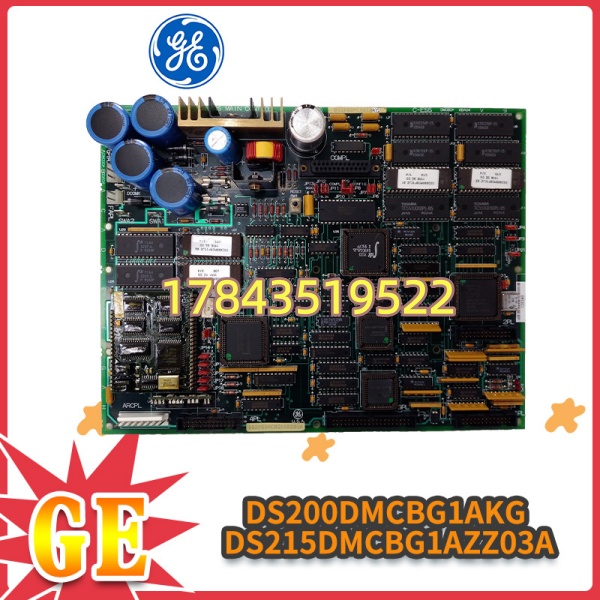

· 型号：DS200DMCBG1AKG（GE Speedtronic Mark VI / Mark VIe DMCB 板，关联 DS215DMCBG1AZZ03A 子板）
· 品牌：GE Energy / GE Fanuc (Speedtronic™)
· 系列：Mark VI / Mark VIe Turbine Control System — DMCB (Digital Micro Computer Board, VCMI processor board variant)
规格参数
- 板卡类型：Mark VI/VIe 数字微计算机控制板（DMCB），VCMI 处理器模块变体，插 VME64 控制机架 Slot 1/2
- GE 目录号：DS200DMCBG1AKG（G1=Gen.1, AKG=Option Code 含固件版本/连接器配置，具体以实物标签为准）
- 关联子板/附件：DS215DMCBG1AZZ03A（通常指 DMCB 配套扩展/接口子板或电缆组件，依柜型不同）
- 适用系统：GE Mark VI（VCMI 架构）及部分 Mark VIe 早期混装机架，与 Mark V 不互换
- CPU：Motorola/Freescale PowerPC MPC8xx 系列（常见 MPC860/MPC8260 依版本），运行 GE Turbine Control Application (TCA) 固件
- 内存：SDRAM（典型 32～128MB 依版本）+ Flash（存 OS 映像+应用+TCA 配置），电池备份 SRAM 区（需 VME 机架 3.6V 电池）
- 总线接口：VME64（ANSI/VITA 1），与 VCMI 机架背板通信，仲裁 ID 由机架地址开关或自动识别
- 网络通信：内置双 10/100Base-TX Ethernet（IONet / EGD），通过 RJ45 或背板连 HMI 及扩展 I/O 包（Mark VIe I/O 节点）
- 串行/维护口：1× RS-232 用于本地维护/下载（DB9 或 header）
- 状态指示：RUN、FLT、COM、ETH Link/Act LED 于板面或经机架前面板引出
- 供电：由 VME 背板 +5V / +3.3V / ±12V（依设计），典型总功耗 <25W
- 安装：插 Mark VI VCMI 控制机架（IC695/IC698 类 VME 机架或专用 Speedtronic 机架），前面板锁紧杆
- 工作环境：0～+60℃（运行），5～95% RH 无凝露，IP20（柜内）
- 配套：需配 VME 机架电源（如 DS200SHCAG1…系列）、终端模块（TCQA/TCXA I/O 包独立）、HMI 节点软件 ToolboxST / CIMPLICITY
- 认证：UL、CE（以铭牌为准），符合 IEEE 标准 for turbine control electronics
产品介绍
DS200DMCBG1AKG 是 GE Speedtronic Mark VI/VIe 燃气轮机控制柜里的”大脑”——它跑 ToolboxST 下装的 TCA（透平控制应用）执行起机顺控、燃料控制、转速/负荷 PID、保护监视，通过 IONet 跟 Mark VIe I/O 包及 HMI 交换数据。和单纯 PLC CPU 不同，这块板预载 GE 透平专用控制固件，配合 Mark VI VCMI 架构完成燃机全周期控制。G1 AKG 后缀标明硬件版本及连接器/固件兼容等级，必须与现有机架内其他 VCMI 板版本匹配（通常同代 AKG 互容，跨大版本需查 Compatibility Matrix）。
坦白讲，Mark VI/VIe 核心板随整机 EOL 进入 Limited Availability，原厂新机极难订，现在流通多为 NOS 或拆机测过件。它和 Mark V (DS200 系列如 DS200DSPC… ) 物理插同 VME 但固件/背板协议不同不互换。有一点要注意：二手拆机 DMCB 板内可能存旧机组 TCA 及网络参数——上机前做 Clear Config 或确认 IP/Node ID 不冲突，VME 机架电池建议同步检查更换（SRAM 保持靠它）。
应用场景与行业案例
痛点切入
9F 或 6B 燃机电厂 Mark VI 控制柜夜跳”VCMI Processor Fault — DMCB Self Test Fail”，RUN 灯灭 FLT 红闪，重启无效——查为 DMCB 板 EEPROM 校验电路老化。原系统整体升级 Mark VIe+ 要千万级预算且停机两周不现实，找块测过拆机 DS200DMCBG1AKG（同 AKG Rev）插回 VCMI 机架、下载最新 TCA 备份恢复。我在现场遇过这种凌晨两点的事，整台燃机解列，备件到位 40 分钟恢复。
典型场景
- 大型联合循环/简单循环燃机 — Mark VI VCMI 柜核心处理器，执行起机顺控+转速控制+保护
- 蒸汽轮机/联合循环汽机控制 — Mark VIe 架构中 DMCB 作控制节点，通过 IONet 连 IO 包及 HMI
- 老厂 MRO 替换 — 原 BOM/EPLAN 标 DS200DMCBG1AKG 或 DS215DMCBG1AZZ03A（子板），直接同版本替换故障控制板
- 备件池管理 — 同型燃机群互备，要求 Firmware Revision 与现网 VCMI 一致防同步失败
真实案例
沿海某 9E 燃机联合循环电厂，#2 燃机 Mark VI VCMI 柜夜班报”VCMI-A DMCB Fault — Unable to Boot，Flash Checksum Error”。打开柜门 DS200DMCBG1AKG（Slot 1）PWR 绿 RUN 灭 FLT 红，重拔插无果——判定板级 Flash 损坏。库房有测 OK 拆机同 AKG Rev C（与原柜内 VCMI-B 同 Gen）。停机解列→断 VME 机架电源→松锁定拔出旧板（记录槽位及任何 DIP/地址跳线）→插新板→恢复供电→用 ToolboxST 联机 Connect→Download Control Application (TCA .tca file) + IONet Config→核对 Triple Modular Redundant 同步状态（若为 TMR 配置需确认三块 VCMI 同步）→RUN 绿灯亮→燃机复位并完成假启动试验。全程约 50 分钟（含 TCA 下装）。控制工程师感慨早该按 20% 比例备 DMCB 且每 5 年换 VME 机架 3.6V 锂电池。有一点要注意——TMR 系统更换单块 DMCB 后需等三节点重新同步（Sync LED 确认），未同步完勿切 Auto。
常见问题解答 (FAQ)
VME 机架设计允许带电插拔 VCMI 板卡但 Mark VI 控制运行中拔主 DMCB 会触发控制丢失→燃机跳闸。TMR 配置可在线拔故障从板待备板升主后更换（需确认控制处于 Healthy 状态且另一块主/从正常），但仍建议获调度许可短时退出自动或择停机窗口操作。单 VCMI 配置必须停机断电更换。
Q2：和 Mark V DS200 板（如 DS200DSPC…）能互换吗？和 Mark VIe 新代 UCVE 比？
不能。Mark V 用 DS200 系列 VME 板（DSPC/DSFC 等）运行 LM90/Control Wave，固件和背板协议不同。Mark VIe 新代用 UCVE/UCKA 等集成控制器，物理尺寸/背板/IOnet 不同，DMCBG1AKG 不替 UCVE。老 Mark VI VCMI 续命只认 DS200DMCBG1Axx 系列。
Q3：停产了官方有迁移吗？原有 TCA 能直接跑新板吗？
GE 对新项目推 Mark VIe+ (UCVE/UCVA) 或 Mark VIIe。Mark VI TCA 应用文件 (.tca) 在 ToolboxST 同代 Mark VI 平台间可互下装——换同代 DMCBG1AKG（同 Gen/兼容 Rev）直接 Download TCA 即可。跨代（Mark VI→Mark VIe）需 Conversion Utility 且部分自定义逻辑需复核。老装置续命就是囤测过 NOS/拆机 （同 AKG Rev）。
