描述
产品详情

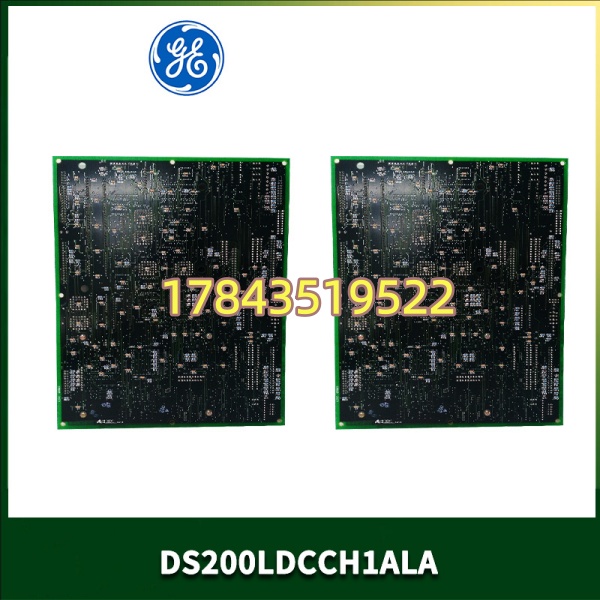

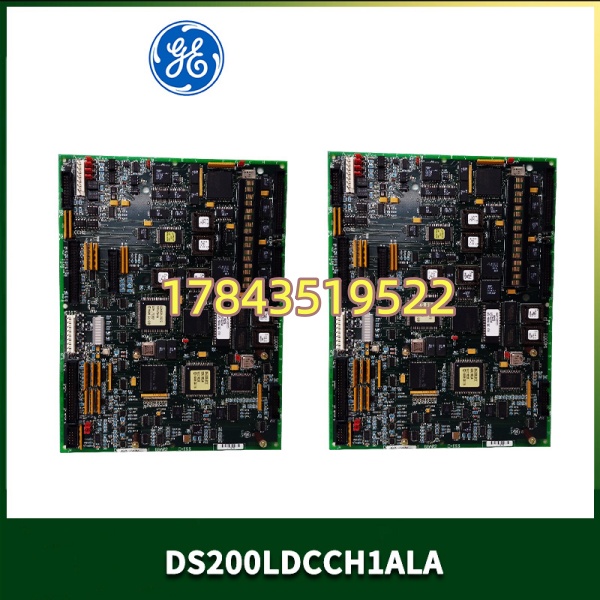

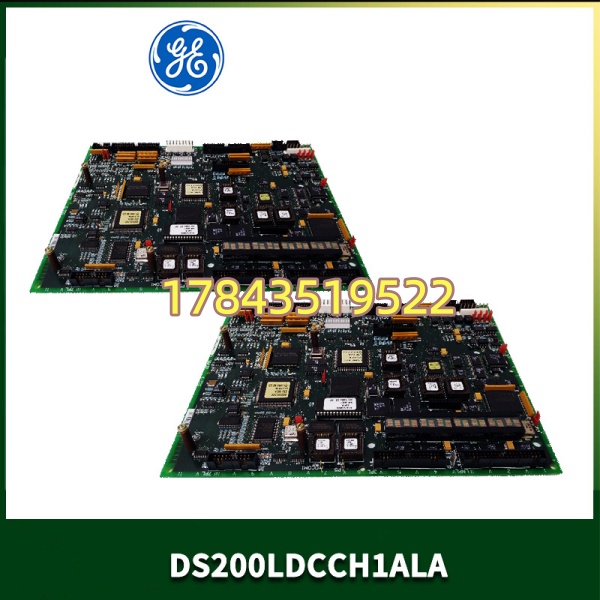

· 型号：DS200LDCCH1ALA
· 品牌：GE (General Electric) Speedtronic / GE Energy — Gas Turbine Control
· 系列：Mark V Turbine Control System — LDCC Board (LAN Drop & Control Communications Card)
规格参数
- 产品全称：GE Speedtronic Mark V LDCC (LAN Drop and Control Communications Card) — DS200LDCCH1ALA
- 板卡标识：DS200LDCCH1A ×× (H1ALA 中 H1A=硬件 revision, LA=coating/firmware option，具体以实物丝印为准)
- 功能定位：插于 Mark V
<I>或<C>型机箱指定槽位，作为 VCM/LM 控制器与现场 I/O 站、HMI、Gateway 间的通讯桥梁 - 通讯接口：通常含 Genius Bus 同轴或双绞线 I/O Link 接口、ARCnet / Ethernet Drop 接口（依 H1A 版本，部分版带 10Base-T 或 AUI），具体端口定义需核对 Mark V Wiring Diagram
- 微处理器：板上集成 MC68000 或兼容工业处理器（依硬件版本），运行 LDCC 固件
- 非易失存储：板上 EEPROM / NVRAM 存储 LDCC 节点 ID、通讯参数、校准数据（不可随意擦写）
- 组态方式：通过 Mark V Toolbox / CIMPLICITY Control 设定 Node Address、Bus Type、Baud Rate；部分参数由 DIP 开关或跳线设定
- 状态指示：板上多枚 LED 指示电源、Link Active、Error、Data Transfer（依固件版本）
- 供电：由 Mark V 机箱背板 ±15V / +5V DC 供给（典型功耗需核对 GEK-xxxxx 手册）
- 安装位置：Mark V
<I>机箱（I/O 接口柜）或<C>机箱（控制柜）指定 LDCC 槽——不可随意换位，与 VCM/LM 板槽位对应关系严格 - 配套板卡：须与 VCM（Vibration Condition Monitor）或 LM（Logic Module）及 QC（Qualification Card）同代匹配；通常每台
<I>机箱配 1～2 块 LDCC - 工作环境：0～+55℃（存储 -40～+85℃）/ 5%～95% RH 无凝露，抗燃机控制室 EMI 设计
- 尺寸：标准 Mark V 板卡格式（约 9×12 inch / 230×305 mm），带前面板固定螺丝孔
- 认证：UL / CSA / CE（依批次），符合 IEEE 标准用于旋转机械保护控制
产品介绍
DS200LDCCH1ALA 是 GE Speedtronic Mark V 燃气轮机控制系统的 LDCC 通讯板——简单说它把 Mark V 控制器（VCM/LM 卡）算出的控制指令和现场 I/O 站（通过 Genius Bus 或 I/O Link）、上部 HMI/历史站（通过 Ethernet/ARCnet Drop）连起来。每块 LDCC 有自己节点地址，EEPROM 里存通讯参数，板上跑专用固件跟整个 Mark V 三重化架构同步。
坦白讲 Mark V 平台 GE 已全面 EOL（End of Life），新燃机用 Mark VIe。国内大量 9E/9F 机组 Mark V 还在跑，LDCC 板受机柜环境（高温、油污、电解电容老化）出问题是常见故障模式。有一点要特别注意：LDCC 板分硬件版本（H1A/H2A 等）和固件选项（A～L 后缀），必须与现有机架内 VCM/LM 及其他 LDCC 版本兼容——不同版混插可能报 “LDCC Mismatch” 或通讯建链失败。拆旧板拍正反面完整照片核对丝印 DS200LDCCH1A××× 每一字母数字再订，别只看 DS200LDCCH1A。
应用场景与行业案例
痛点切入
9F 燃机 Mark V 系统 <I>柜 LDCC 板 FAIL LED 常红，Toolbox 报 “LDCC Comm Loss / Node Timeout”，HM 站部分 I/O 数据冻结—— triple-redundant 体系下未跳机但失去部分 I/O 可见性，再坏一块影响保护。原系统不动 VCM 程序只换 LDCC 原位恢复。
典型场景
- 9E/9F 燃气轮机 Mark V 控制柜 ——
<I>机箱 LDCC 连现场 Gas Valve/Flame Scanner I/O 站及 CIMPLICITY HMI，双 LDCC 做冗余 Drop - 联合循环余热锅炉控制 —— Mark V 经 LDCC Genius Bus 扩展 BI/O 进锅炉保护逻辑
- 老厂 Mark V 备件轮换 —— 与原 VCM/LM 固件版本匹配，原位替换老化 LDCC（电容鼓包/EPROM 漂移常见）
- 蒸汽轮机 Mark V 改型 —— 同架构 LDCC 用于蒸汽透平控制
<C>机箱连协调控制网 - 电厂 T-G 改造过渡期 —— 保留 Mark V 核心，LDCC 坏件替换保延寿至整体升级 Mark VIe
真实案例
南方某 390MW 联合循环电厂 #2 燃机 Mark V <I>柜 A 列 LDCC（DS200LDCCH1ALA）上电后 ERR 常红 LINK 灯灭，Toolbox 显示 Node 2 Lost。确认 B 列 LDCC 正常扛着→停机箱电源（或按程序先 Disable Node 再拔——部分电厂允许单块断电拔但需遵循 Site Procedure）→拔出旧板观察电容无鼓包但 EEPROM 插座旁有细微裂纹→插入测良拆机同版(同 H1A 后缀、同 EEPROM content 空白或兼容)→上电→约 40 秒 PASS LED 闪、LINK 常亮→Toolbox “Node Active”→所有 I/O 点 Good Quality 恢复。轮值高工说：”这柜子 98 年投运，能找到件顶上去比整体换 Mark VIe 省两百万。”
常见问题解答 (FAQ)
Q1：DS200LDCCH1ALA 支持热插拔吗？能带电换吗？
Mark V 机箱设计上部分槽位允许单板断电拔出（尤其冗余 LDCC 对），但严格按电厂/现场 Mark V 维护规程操作——通常先确认冗余 LDCC 在线、Disable 该节点或先断机箱电源再拔。热插有风险：背板带电拔插可能瞬时总线扰动或静电打坏 NVRAM。插新板后上电系统自动读取 EEPROM Node ID，通常 30～60 秒建链。
Q2：和 DS200LDCCH1A 其他后缀(H1B/H2A 等)能互换吗？
硬件大版本（H1A/H2A）通常涉及电路改版或接口类型差异（同轴 vs TP），固件后缀（A/L/ALA）影响默认 EEPROM 内容及兼容 VCM 固件。最佳实践是完全同丝印替换（DS200LDCCH1ALA 对 ）。混版有时能跑但可能报版本不匹配警告或某些高级诊断功能异常——紧急情况下可试但验收必须同版。
Q3：停产了没新机，坏了怎么办？有替代？
GE Mark V 全系 EOL，LDCC 全新原厂基本无货。现实做法：① 淘 NOS（未用过库存老件确认防静电袋密封、EEPROM 未擦除或含兼容默认内容）或拆机测良件（上已知好 Mark V 测试台或参照机箱做 Node Active + I/O Link 握手验证；靠谱渠道会附 LED 状态记录）；② 若整系统改造 GE 可提供 Mark VIe 升级包（换 VCMx+LDCCx+机架+重组态，成本高周期长，通常仅做长期规划）。单纯备件替换推荐带 Mark V 机箱联调报告的 NOS/测良件。
Q4：EEPROM / NVRAM 里存什么？换板要重配吗？
EEPROM 存 LDCC Node Address、Bus Type、Baud Rate、Calibration。换新板 EEPROM 可能空或含出厂缺省——需用 Mark V Toolbox / CIMPLICITY Control 的 “Configure LDCC” 写入与原板相同参数（或读旧板备份前记下 Node ID / Bus Type）。若旧板还能上电可读建议先 Upload 配置存档。板载校准常数通常出厂标定，不匹配会引起微量模拟量偏差——建议同型号同批次减小影响。
Q5：怎么判断 LDCC 坏 vs 背板/VCM/电缆问题？
先看板上 PWR LED（应亮）、LINK/ACTIVE（建链后闪/常亮依模式）；Toolbox 报 “LDCC Not Responding” 先查 Node ID DIP 设置与原配置一致、背板供电正常、Genius Bus 终端电阻正确（总线两端 ON 中间 OFF）。把怀疑坏板换到已知好 <I>机箱同槽位——若同样不建链多为板坏；若好机箱插原板也 fail 查背板或 VCM 同步问题。
