描述
产品详情

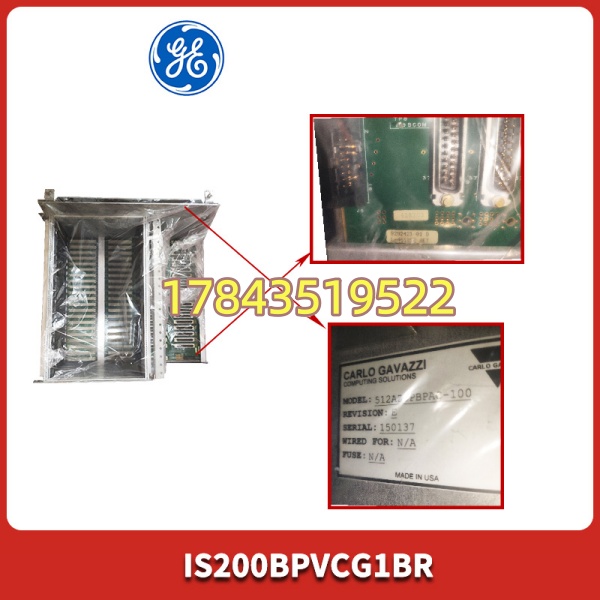

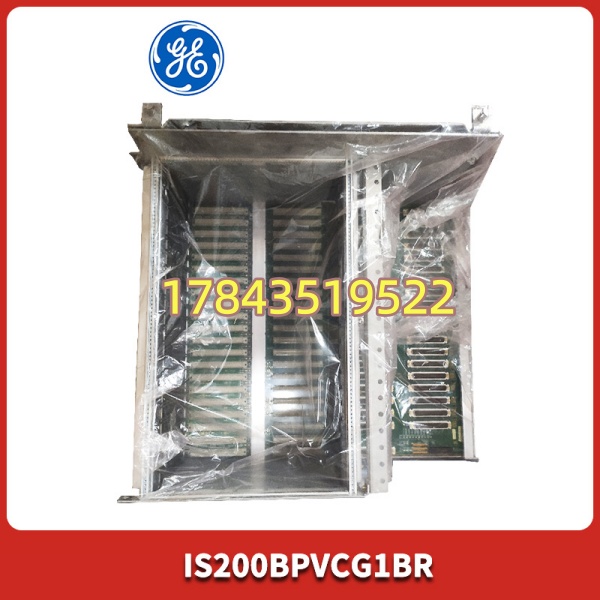

· 型号：IS200BPVCG1BR
· 品牌：GE（General Electric — Mark VIe / EX2100e Speedtronic 系统）
· 系列：Mark VIe 控制系统 I/O 包 — BPVC（Bridge Pulse Verification Card）
规格参数
- GE 目录号：IS200BPVCG1BR（BPVC = Bridge Pulse Verification Card，G1 硬件 Gen1，BR = Rev BR，可能有 C-OAT 三防涂层后缀如 -C 或 -D）
- 适用系统：Mark VIe 燃气/蒸汽轮机控制包、EX2100e 静态励磁系统功率柜接口
- 功能：接收 VME 主控（I/O 包控制器如 IS215*）PWM 数字字 → 产生桥臂触发序列 → 经 POF 光纤发至功率单元门极驱动；回读驱动 ACK/DESAT 信号验证脉冲对（Pulse Pair Verification），防止桥臂直通
- 总线接口：VME 背板（配合 IS215VMEC 或 IS215UCVx 控制器），占用 VME 地址空间及中断
- 触发接口：多路 POF 塑料光纤连接器（通常 ST 或 SMA 依版本，对应三相全桥 6 脉冲 + 可能的旁路/箝位脉冲）
- 反馈/保护：Pulse Verification Logic — 比较上下桥臂脉冲互补性，检测到同时导通或丢失脉冲报 Fault 至 Mark VIe 控制器触发 Trip
- 状态指示：板上 LED 显示 PWR、RUN、FAULT、Pulse Active per phase（依 Rev 丝印）
- 供电：+5 VDC / +12 VDC / -12 VDC 由 VME 背板供给（典型总功耗需核对 Mark VIe 硬件手册）
- 安装：插入 Mark VIe I/O 包 VME 机架指定槽位（通常标有 BPVC 或 Bridge 位置，不可随意换位——核对原柜槽位标）
- 配套：需与对应 IS200EGP* 或 IS200IGBT* 门极驱动光纤正确连接，光纤标号需一一对应
- 涂层：部分 Rev 带 Conformal Coating（C 后缀），适用于燃气轮机罩壳内较高温/湿环境
- 工作温度：0～+60℃（柜内控制室），存储 -40～+85℃
- 认证：UL / CE（以具体铭牌为准，符合 IEEE/ANSI 燃机控制标准）
- 备注：IS200BPVCG1BR 与 IS200BPVCG1B* 等早期 Rev 通常固件兼容但 EEPROM 内容不同，替换时建议核对 ToolboxST 报的 Board ID 及 FPGA 版本
产品介绍
IS200BPVCG1BR 是 GE Mark VIe/EX2100e 系统里专门做”脉冲生成+桥臂互锁校验”的板卡——它不跑汽机控制逻辑（那是 UCVx 处理器干的事），而是把 VME 总线下来的 PWM 字变成实实在在的光纤触发脉冲送给功率单元 IGBT/GTO，同时盯着上下桥有没有同时出现（会炸管）或脉冲丢失。和单纯触发卡不同，BPVC 带 Pulse Verification 硬件逻辑，能在微秒级发现危险状态直接封脉冲上报 Trip，这是燃机/励磁柜安全链重要一环。
坦白讲 Mark VIe 硬件 GE 仍提供部分新件但特定 Rev（如 BR）可能转 NOS/二手流转。最大坑是槽位和光纤对应关系——BPVC 必须插 I/O 包指定槽（通常在控制器右侧 Bridge 区），光纤按 U+/U-/V+/V-/W+/W- 标号一一对应驱动板，插反或交叉会导致 Phase Loss 或误 Trip。换件前拍槽位照片+光纤端口标签。有一点要注意：BPVC 板 EEPROM 含序列号和校准数据，不同 Rev 混用 ToolboxST 可能提示 “Board ID Mismatch”——通常 Accept 后可运行，但建议尽量找同 Rev(BR) 或确认 GE 兼容性公告。
应用场景与行业案例
痛点：9F 燃机 Mark VIe 控制包某天报”Bridge Pulse Verification Failure — Phase U Top & Bottom Simultaneous”，RST 清不掉——先查光纤、驱动单元 OK 后基本锁定 BPVC 板上脉冲校验逻辑或光发射驱动芯片异常（偶有高温老化导致）。I/O 包不能丢脉冲校验功能，临时短接跳线屏蔽 Pulse Verify 是违章操作，只能换 BPVC 卡救急。
典型场景：
- 重型燃气轮机(9F/9E/7F) — Mark VIe 控制包 BPVC 产生 IGV/燃料阀及发电机励磁桥触发脉冲（EX2100e 共用架构）
- 联合循环电厂励磁 — EX2100e 静态励磁三相全桥 IGBT 触发+脉冲互锁校验
- 工业燃机改造 — 老 Mark V 升 Mark VIe，BPVC 替代原触发接口卡，保留功率柜
- 老系统 MRO 冷备 — 关键 I/O 包按 1:1 囤 IS200BPVCG1BR（同 Rev）做三年轮换
- 试验台 — 大功率电机驱动研发台架用 Mark VIe + BPVC 控制定制功率单元
真实案例：沿海某 390MW 联合循环电厂 #2 机 Mark VIe 控制室，早班开机自检报”BPVC Slot 3 Fault — Pulse Verify Fail W phase”。开 I/O 包看 IS200BPVCG1BR（Slot 3）FAULT LED 慢闪——先交叉对换 W 相光纤至 U 相（Fault 跟光纤不跟槽位？否，Fault 留 Slot 3）基本锁定板卡。库房有同 Rev BR NOS（C 涂层版兼容），断电拔旧（记槽位号+光纤标号拍照），插新卡、恢复光纤、上电——ToolboxST 显示 Board ID OK、Pulse Verify PASS，开机顺延至 Full Speed No Load。事后把全厂三台 Mark VIe I/O 包 BPVC 列入五年冷备轮换计划。
常见问题解答 (FAQ)
Mark VIe VME I/O 包不建议热插拔 BPVC 卡。虽然 VME 部分模块支持在线插入，但 BPVC 带运行时光纤脉冲输出，拔掉瞬间对应桥臂触发丢失→励磁或驱动 Trip。正确流程：确认机组已停机/控制包切 Maintenance Mode→断 I/O 包控制电源（或确认该包冗余配置下可短时失电）→拔出旧卡→插入新卡→恢复供电→ToolboxST 读 Board ID / Run Diagnostic→确认 Pulse Verify OK 再投运。
Q2：IS200BPVCG1B其他 Rev 能直接换成 G1BR 吗？ToolboxST 要改吗？*
通常可原位替换，G1BR 是 G1 硬件 Gen1 Rev BR。ToolboxST 硬件配置里选 IS200BPVCG1（不选具体 Rev 有时自动识别），上电如提示 Board ID 差异选 Accept/Update EEPROM（谨慎——会改写板 ID）。逻辑控制程序不需改。老 Rev(A/B/C) 换新 Rev 一般向下兼容但建议核对 GE Mark VIe Compatibility Note，特别早期 G0 版可能 FPGA 不兼容。
Q3：换完卡 ToolboxST 报 Pulse Verify Fail 先查什么？
① 确认 BPVC 槽位与原一致（Slot 编号有规定）；② 光纤按 U+V+W+ 上/下桥标号逐一核对无交叉（最常见错误）；③ POF 端面用无水乙醇+无尘纸清洁；④ 确认对应门极驱动板(GDU/EGP*) 上电正常且 Fiber Rx LED 闪；⑤ 进 ToolboxST Diagnostic → BPVC → View Pulse Waveform 看各相有无输出。
① 外观无烧痕、电解不鼓包（如有辅助电源小电容）、金手指无氧化；② 装回 Mark VIe I/O 包（带控制器+假负载或实际功率柜旁做无高压测试）→上电 PWR LED 绿；③ ToolboxST Connect → Hardware Status 识别为 BPVC G1BR no Fault；④ Diagnostic 页看 Pulse Generator 可使能（无光纤负载时报 Link Loss 属正常，有负载应见 Activity）。
