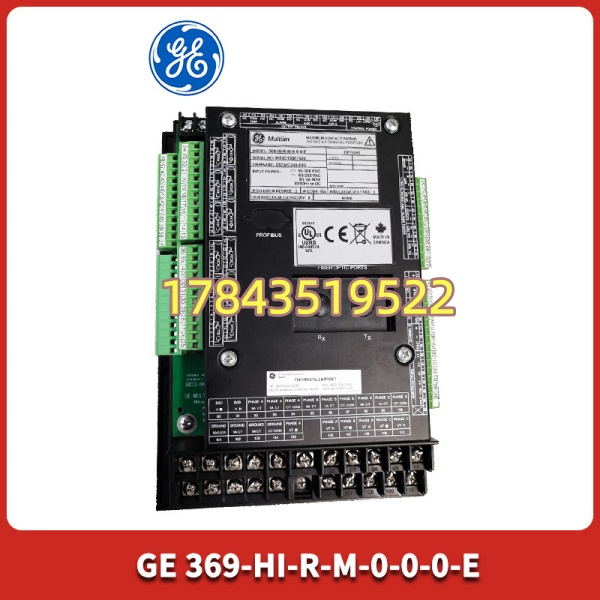

产品详情
· 型号：369-HI-R-M-0-0-0-E
· 品牌：GE Multilin (GE Digital Energy)
· 系列：369 Series Motor Management Relay — Enhanced Motor Protection & Control
规格参数
- 目录号：369-HI-R-M-0-0-0-E（HI=高性能，R=RS-485 Modbus，M=Multilingual Large LCD，末位 E=Extended features/hardware option，具体以 GE Order Code Key 为准）
- 保护功能：49（热积累/热模型）、51（相过流反时限/定时限）、46（负序/不平衡）、47（欠/过频）、27/59（欠/过压）、37（欠流/无载）、66（起动次数限制）、14（方向判别）、差动 87M（需 369 带 Diff Option，部分版本支持）
- 电流输入：三相 Ia Ib Ic + 中性点 In（1A 或 5A CT 次级，跳线/软件选定），典型 CT 负载 ≤ 0.2 VA
- 电压输入：三相 Va Vb Vc（100V / 120V PT 次级，可设），用于功率因数/欠过压/同期检测
- 控制电源：通常 24 V DC / 48 V DC / 125 V DC / 110–240 V AC（依具体订单选项——369 常见 DC 24/48/125 或 AC 110–240，购前核对你现装铭牌辅助电压）
- RTD 输入：通常 6 通道 3-wire RTD（Pt100/Cu10 等）电机绕组/轴承温度直接接入（369 标准功能）
- 数字 I/O：可编程 DI（典型 6–8 点：Start/Stop/ESTOP/Auto/Hand/Reset 等），DO 继电器（典型 4–6 组：Trip/Aux1/Aux2/Run/Alarm）——具体点数依 369 子型
- 通讯：RS-485 EIA-485 端口，Modbus RTU（R 选项），部分版有 DeviceNet / Ethernet（非此编码默认）
- 录波/SOE：内置故障录波（模拟+数字量），SOE 事件顺序记录（1 ms 分辨率），可存最近 N 次故障

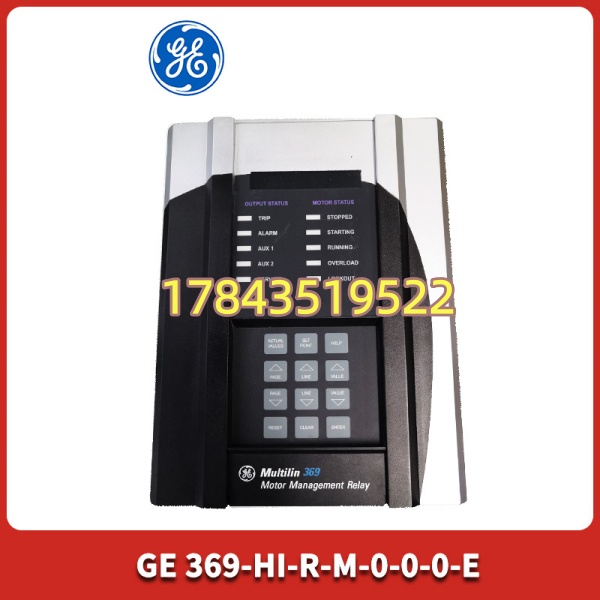

- 人机界面：前面板带 128×64 图形 LCD（M=多语言菜单） + 硅胶键盘，LED 指示 Run/Trip/Alarm/Health
- 安装：盘装（面板开孔按 369 标准 ≈ 92×92 mm 或 1/4 DIN 依版本），后部端子排锁紧螺母
- 工作温度：-20 ～ +60°C（典型保护继电器），存储 -30 ～ +80°C，湿度 5–95% RH 无凝露
- 认证：UL 508/ CSA/ CE/ IEC 60255/ IEEE C37.90（浪涌抗扰度）
- 关键注意：369 选项后缀决定辅助电压、CT/PT 变比范围、有无差动、通讯协议，换件须同完整编码或经 GE 确认兼容，不可仅凭 “369” 四字采购
产品介绍
GE Multilin 369 是专为大中功率感应电机（通常几百 kW 到数 MW）设计的电机管理继电器。它不只做过流保护——内置电机热模型（按 I²t 模拟定子/转子温升）、RTD 直接测绕组/轴承温度、负序检测断相和不平衡、还有起停次数限制和机械 jam 检测。简单说：老系统用热继电器+CT+中间继电器，369 一把全包，还能把起动电流曲线、跳闸原因、绕组温度全送上位 SCADA。
坦白讲 369 现场出问题多半是参数丢失（EEPROM 坏或电池/电源异常致配置回缺省）或 RTD 回路断线，本身保护功能板故障率不高。停产多年新机基本订不到原包，二手流通多。换继电器必须带参数备份（EnerVista 软件读 .cdf/.369 文件），新模块出厂是空模板，直接投运会拒动或误动。有一点要注意：辅助电压（24V DC / 125V DC / 220V AC）必须与原柜一致——买错装不上或上电保护动作。
应用场景与行业案例
处理过化工厂 6kV 1600kW 循环水泵电机，369 报 “Config Corrupt” 清成缺省——热模型参数全丢。幸亏上年用 EnerVista 存档过 .cdf，新 369（同编码拆机）插上→下载参数→核对 CT:PT 变比→Run 灯亮→恢复。从此要求 MRO 每季备份一次 369 参数到隔离 PC。
典型场景：
- 石化/化工厂 6kV/10kV 大中型电机（泵/风机/压缩机）—369 做全保护 + 热模型 + RTD，替代分立热继+综保
- 电厂厂用电 6kV 给水泵/引风机电机—与发变组保护配合，故障录波辅助事故分析
- 冶金轧机主辅传大型交流电机—频繁起停场合用 369 的起动次数限制和热积累防烧毁
- 水厂/污水厂大型提升泵—RTD 测定子温升 + 欠流(空转)保护，Modbus 送上 SCADA
真实案例：北方某炼化厂 6kV 注水泵（1320 kW），保护用 GE 369-HI-R-M-0-0-0-E（辅助 125V DC）。大修后试车按下 Start 无任何反应——369 PWR LED 亮但 TRIP 灯微闪，面板上提示 “Supply Loss / Config ?”。量控制电压 125V DC 正常，断电能拆下看背板辅助电源模块区电容微鼓——DC/DC 模块局部失效致逻辑电压 marginal 引起配置校验失败。库房有拆机同编码 369（测试 OK，参数清空），断电拆旧→装新→恢复 CT/PT/RTD 线（注意端子排列与旧一致）→供 125V DC→面板上电→EnerVista 下载原 .cdf 参数文件→核对 Motor Data / CT Ratio / RTD Type→Local Manual Test 分合 OK→投 Auto。二十五分钟恢复。老师傅感慨原厂推 469 升级但整柜改线贵，”留块同编码 369 + 参数备份光盘比啥都强”。
常见问题解答 (FAQ)
Q1：369 支持热插拔吗？能带电更换？
绝对不行。 保护装置带电拔插可能致 CT 二次开路（危险！先短接 CT 端子）、控制回路误出口（误跳/误合电机）。正确流程：①退保护压板或后台发 Lockout；②断辅助电源(DC/AC)；③CT 端子先短接（重要！3CT 或 4CT 法短接 Ia Ib Ic In）→拆电压/电流/RTD/控制/通讯线→取旧；④核对新机完整编码（含辅助电压选项）→装新→恢复接线（最后拆除 CT 短接片）→供辅助电→下载/读参数→核对 LED→就地传动分合→恢复压板。全程遵守电业安规。
Q2：我现装是 369-HI-R-M-0-0-0-D 或其它后缀能用 -E 替吗？
通常不推荐随意混后缀。369 后缀锁定：辅助电压(24/48/125V DC 或 AC 110–240)、CT 一次/二次范围(1A/5A)、有无差动(51MDiff)、通讯口类型、LCD 语言/尺寸、RTD 选项。不同后缀可能：①辅助电压不匹配→上电电源模块炸或无法启；②CT 变比菜单范围不同→定值输入超限；③通讯口物理层不同(仅 RS-232 vs RS-485)。仅当 GE 原厂确认两后缀向上兼容且你重新核对柜辅助电压/CT变比/通讯重设参数才可替，换前必须逐条核对铭牌完整选型。
Q3：参数/定值怎么迁移？会不会丢？
三种途径：①旧机能联机→用 EnerVista 369 Setup 软件 Upload 存 .cdf 文件；②旧机 EEPROM 完好可 Clone（部分服务版有 Clone 工具）；③全手动——从保护记录本抄录所有定值组、CT/PT 变比、Motor Data、RTD Type 重输（易错不推荐）。换新继电器必须重新下装参数，空机默认定值会使电机失去有效保护。
Q4：二手/拆机 369 怎么验？有坑吗？
①外观无烧痕、端子无电弧黑痕、背板 DC/DC 区无鼓包；②要求卖家上电自检通过（显示主菜单不卡 LOGO）；③模拟加 CT 小电流看采样值线性、做模拟过流故障验证 Trip 出口（脱扣线圈侧可量电压或串灯泡模拟）；④核对完整选型编码（尤辅助电压值）与现柜一致；⑤确认可配合 EnerVista 软件读写参数（含串口线）。
Q5：通讯连不上 DCS/SCADA 先查什么？
①确认 369 Port A/B 是 RS-485（R 选项）；②A/B 不反接、屏蔽层单端接地；③装置内 “Communications Setup” 站号/波特率/协议(Modbus RTU) 须与 SCADA 完全一致；④确认终端电阻(120Ω) 只在总线首尾加；⑤注意 369 某些版默认口是 RS-232 需选对物理口。
