描述

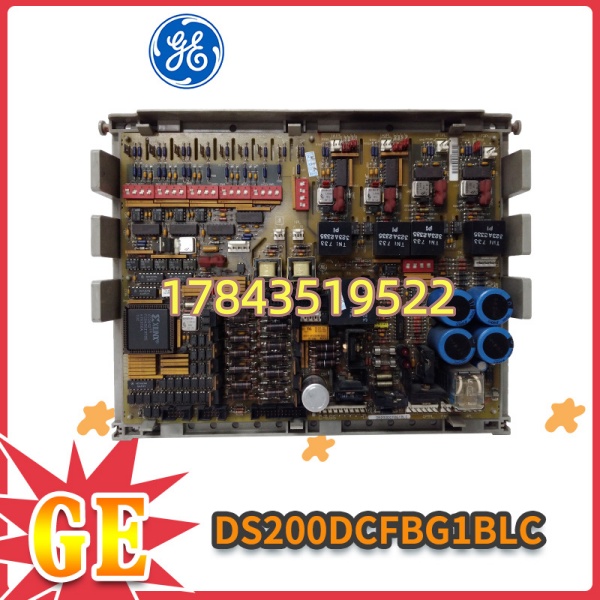

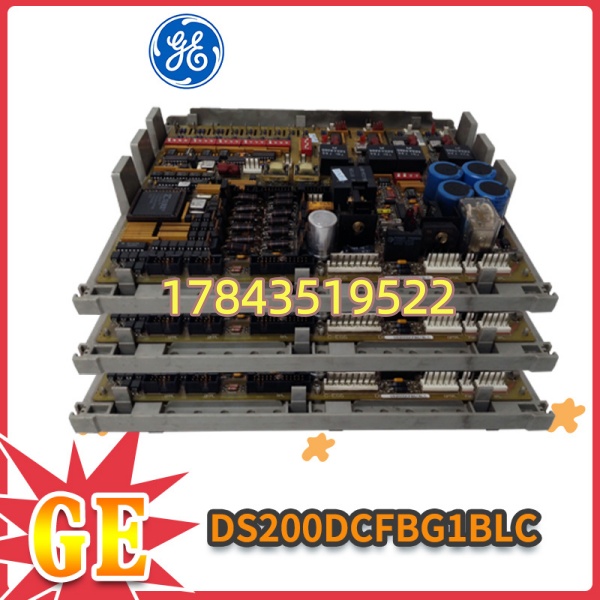

产品详情
· 型号：DS200DCFBG1BLC（GE Speedtronic DS200 系列，DCFB = DC Feedback / Power Supply Board，G1BLC = 硬件版本/连接器/涂层选项）
· 品牌：GE (General Electric) — GE Fanuc / GE Energy Speedtronic
· 系列：Speedtronic Mark V / Mark VI Turbine Control System — DS200 DCFB DC Power & Feedback Module
规格参数
- 目录号：DS200DCFBG1BLC，GE 物料编码依订单（常见标注 DS200DCFBG1BLC 于板边丝印）
- 适用系统：GE Speedtronic Mark V（<V> Rack / <P> Rack / <C> Rack）及部分 Mark VI 早期机架仍沿用 DS200 电源架构；专用于为 VME 处理器板(IC660/IC670 时代或 VCM/LM 卡)及 I/O 提供控制电源
- 输入电源：通常由柜内控制变压器供 115 V AC ±10% 50/60 Hz 或 125 V DC（依具体 DCFB 版本——购前核对现装板输入跳线/铭牌标称是 AC 115V 还是 DC 125V）
- 输出电压：典型 +5 V DC（主逻辑电，高电流）、±15 V DC（模拟量 I/O 用）、+24 V DC（继电器/光耦侧部分），各路带短路保护及过流折返
- 输出电流能力：+5V 通常 10–30 A 依负载（具体以 Mark V 机架配置总功耗核算——单块 DCFB 可支持一机架 I/O + 处理器）
- 反馈检测：板上检测直流环节电压/电流（用于 Turbine Control 直流驱动或励磁部分反馈，依系统架构），经背板送主控
- 指示 LED：PWR（输入侧整流 OK）、+5V / +15V / -15V / +24V 状态 LED（依版本），FAULT LED 闪亮含义需查 DS200 手册
- 调节：输出电压可通过板上电位器微调（通常出厂已校准，现场不随意动）
- 安装：插入 Mark V/VI 机架专用电源/接口槽位（通常紧邻处理器板槽或独立 PS 槽），由机架背板总线取/供信号
- 冷却/环境：靠柜内强制风冷或自然对流（板上有功率器件散热片），工作温 0～+55°C，存储 -40～+85°C
- 保护：输入熔丝（可更换筒型），输出过流/过压/热关断自动恢复
- 关键注意：DS200DCFB 后缀(G1BLC etc.) 区分输入电压类型(AC/DC)、连接器布局、 conformal coating(防霉涂层用于燃机环境)，换件须同完整编码或经 GE 确认兼容——AC 输入版与 DC 输入版不互换，插错可能炸输入级
产品介绍
DS200DCFBG1BLC 是 GE Speedtronic Mark V/VI 汽轮机控制柜里的直流控制电源兼反馈检测板。它把柜内交流 115V 或直流 125V 变成系统需要的 +5V / ±15V / +24V 逻辑电，同时把直流环节电压电流采样回传给主控做监视。Mark V 机架里如果这块板挂了，处理器板先掉电或模拟量 I/O 供电视异常——整套汽轮机保护会进入 Trip 或无法开机。
我在现场遇过 Mark V 柜报 “Loss of +5V Logic” 反复复位，查是 DCFB 板上滤波电容 ESR 飙高致 +5V 带载压降大——老机运行 15 年以上电解电容是通病。停产多年基本靠拆机或 GE Service Exchange（翻新品）。换板必须同完整后缀确认输入电压类型一致，装完初次上电观察各路 LED 是否正常点亮再让系统全启。
应用场景与行业案例
处理过电厂 #3 燃机 Mark V 柜，大修后首次上电卡在 “VCM not responding”——量机架背板 +5V 只有 4.65V（临界）。DCFBG1BLC 上 +5V LED 微闪，微调电位器暂时拉到 4.92V 能启机但一周后复现——板内电容老化确认。换同编码 DCFB 后各路电压稳在 5.02V / +15.01V / -15.02V，Mark V 自检全 PASS。
典型场景：
- 电厂燃气/蒸汽轮机 Mark V 控制柜—DCFB 给 VCM/LM/ICO 卡供逻辑电，故障=开机失败或运行中 Tripped
- 炼化厂大型压缩机组 Speedtronic 控制维持—老线 Mark V 未升级，DCFB 属 A 类消耗性电子备件
- 冶金厂余热发电汽轮机控制柜—高温环境加速电解电容干涸，定期备板
- GE 9F/7F 燃机 Mark VI 早期机架（DS200 混用）—部分 VI 架仍沿用 DS200 电源模块，同理需备件
真实案例：沿江某 300MW 燃煤机组 #2 引风机汽轮机 Mark V 控制柜（ 架构），秋检后试启机报 “Processor A not Boot — +5V Margin Low”。电气工段量 DCFBG1BLC 输出端 +5V 带载 4.68V（空载 5.08V），微调电位器无改善——判定板内稳压环路或滤波电容衰减。库房有拆机同编码 DS200DCFBG1BLC（测试 OK，输入 115V AC 版一致），断电拆旧→装新→上控制电→核对 PWR / +5V / ±15V / +24V LED 全绿→做机架 I/O 扫描测试→全通道 OK→启 Mark V→正常运行。临走提醒：Mark V 柜 DCFB 板建议每 10–12 年评估预防性更换或至少留同编码一块，电容静置/老化是不可逆的。
常见问题解答 (FAQ)
Q1：DS200DCFBG1BLC 支持热插拔吗？能带电更换？
严禁带电拔插。 这块板是机架主逻辑电源，拔掉瞬间 +5V 消失→所有处理器/I/O 掉电→汽轮机控制立即 Trip 或进入 Safe State。更换必须：确认汽轮机已停机→断柜总控制电源(115V AC / 125V DC)→等电容放电（>30 s 确认无压）→拔旧→比对版本/输入跳线→插新→恢复电源→查 LED 顺序（PWR → +5V → ±15V → +24V）→确认无 ERR→允许系统 Boot。
Q2：我现装板丝印 DS200DCFBG1xxx 不同后缀能用 G1BLC 替吗？
DS200DCFB 后缀区分：输入电压类型(AC 115V / DC 125V)、连接器 pin-out 微调、有无 Conformal Coating（燃机柜建议有涂层）、电位器位置。必须同完整物料号替换或经 GE 确认两后缀向上兼容（如仅涂层差异且装非腐蚀环境有时可替但需谨慎）。最常见坑：AC 输入版插 DC 125V 柜→输入级炸；DC 输入版插 AC 115V→不启动。买前抄现装板完整丝印拍照给卖家核对。
Q3：更换后需要重新校准或设参数吗？
通常不需要重设——DCFB 是模拟/开关电源板，参数存于 EPROM 或固定电阻网络。新板装上报 PWR/+5V/±15V LED 正常即可。建议：初次上电用高精度表复核 +5V 是否在 4.95–5.05V 范围（板边微调电位器仅必要时微旋，顺时针↑逆时针↓），过大偏离说明板故障不要投入使用。
Q4：二手/拆机 DCFBG1BLC 怎么验？有坑吗？
①外观无烧痕、功率 MOS/二极管散热片无开裂、电解电容无鼓包漏液（最关键）；②要求卖家在 Mark V 测试架或 兼容机架：上 115V AC（或 DC 依版本）→PWR LED 亮→各路电压 LED 依次亮→量输出端 +5V/±15V/+24V 值准→带假负载（如 2–5Ω 水泥电阻）看电压跌落 <3%；③核对标签完整编码 及序列号可读；④问清是否含 Conformal Coating（若原装用于燃机环境建议同有涂层）。
Q5：Mark V 柜开机报 “Loss of Logic Power” 先查什么？
①确认柜总控制电源（115V AC 或 125V DC）到 DCFB 输入端正常；②看 DCFB 上 PWR LED — 灭查输入熔丝（板侧筒型熔丝可换 T3.15A/T5A 依铭牌）；③量输出端 +5V 对地 — 若空载正常带载掉压→板电容老化或后级 I/O 短路；④查背板 J1/J2 插头有无松动氧化（Mark V 机架背板接触不良也会引起局部 +5V 跌落）；⑤若以上正常仍报→考虑背板走线或 VME 插槽问题。
