描述
产品详情

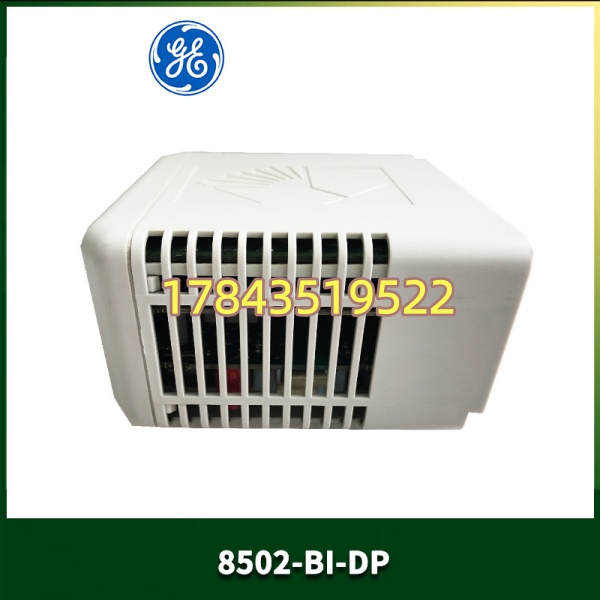

· 型号：IC8502-BI-DP（GE 8502-BI-DP 系列 Profibus-DP Bus Interface Module）
· 品牌：GE Intelligent Platforms（原 GE Fanuc）
· 系列：Series 90‑70 — Profibus‑DP Bus Interface / Network Communication Module
规格参数
- 完整型号：IC8502-BI-DP（常见后缀 -AA、-AB、-CA 等标识固件/连接器变体，以原厂标签为准）
- 模块类型：Series 90‑70 Profibus‑DP Bus Interface Module（BIM/BI-DP），可做 DP‑V1 主站或 DP 从站（依固件配置）
- 适用机架：GE Series 90‑70 PLC 机架（IC697/IC698 系列 CPU 背板），插任意可用 I/O 槽位，通过背板与 CPU 交换 I/O 映像数据
- 通信协议：Profibus‑DP (IEC 61158Type 3)，支持 DP‑V0 周期性数据交换及 DP‑V1 非周期读写（MSP/M-M 服务）
- 波特率：自动协商 9.6k / 19.2k / 93.75k / 187.5k / 500k / 1.5M / 3M / 6M / 12Mbps（最高依电缆质量）
- 物理接口：1× 9‑pin D‑Sub female（Sub‑D 9），内置终端电阻跳线（通常 220Ω+390Ω 典型 Profibus 终端，需手动使能末端节点）
- 最大从站数：主站模式典型 ≤125 个逻辑地址（实际受扫描时间及 CPU 能力限制，常见 32～64 从站实用）
- 输入/输出映像：通过 Logicmaster 90‑70 / Proficy Machine Edition (PME) 分配 %I / %Q 区，最大 I/O 数据区依固件（典型 244 Byte In + 244 Byte Out）

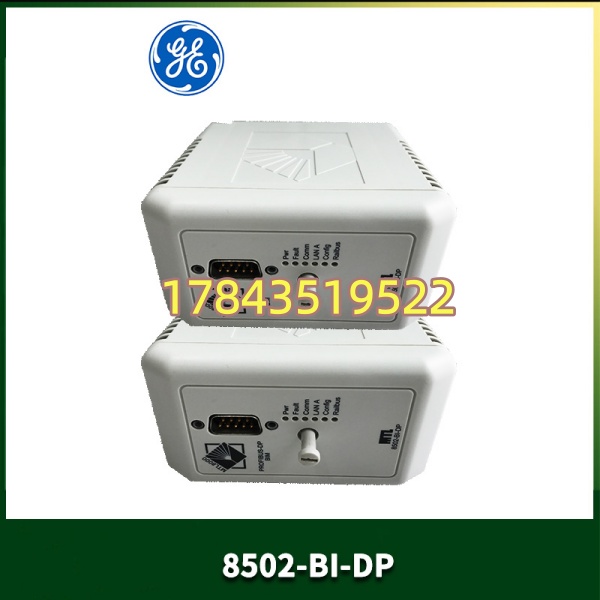

- 状态指示：前面板 LED — PWR（电源）、RUN（在线/主站 active）、ERR（故障）、BUS（DP 总线活动）
- 组态方式：通过 GSD 文件（ge_8502.gsd 或类似名）导入 PME 或第三方主站；90‑70 做主站时在 PME Hardware Config 下添加 BI‑DP 并配置从站参数
- 供电：通常由 90‑70 机架背板 +5V 取电（典型功耗 < 5W），部分变体支持外部 24V DC 辅助（核对标签）
- 诊断功能：模块状态字可读入 CPU 做诊断（站号、通信错误计数、断线检测等）
- 安装：插入 Series 90‑70 机架槽位，前部锁紧杆固定，D‑Sub 口朝外接 Profibus 紫色屏蔽双绞线
- 工作环境：0～+60℃（运行），-40～+85℃（存储），5～95% RH 非凝露，IP20（柜内）
- 认证：CE、UL/cUL、FM（部分版本），符合 EN 50170/ IEC 61784‑1
产品介绍
IC8502‑BI‑DP 是 Series 90‑70 连接 Profibus‑DP 现场总线的标准接口。它不像以太网模块那样跑 TCP/IP，专做周期性 I/O 映像交换——CPU 每个扫描周期自动刷新 BI‑DP 模块映像区，模块按 DP 主站令牌轮询所配从站（ET200、G120 变频器、远程 AI/AO 等）。组态时在 Proficy Machine Edition 里导入 GSD 文件挂从站设备、设 I/O 地址映射即可，不需要写通信程序。
和 GE 自家 Genius Bus 比，Profibus‑DP 第三方设备生态广，适合老 90‑70 系统要挂西门子远程站或第三方 DP 变频器的场景。坦白讲这模块现场故障率低，常见问题是终端电阻忘使能（末端站 ERR 闪）、GSD 版本不匹配（新版 PME 有时需手动指定旧 GSD）、或 DP 波特率与从站不一致。有一点要注意——IC8502‑BI‑DP 做主站时 90‑70 CPU 必须运行（它靠背板取数据），CPU 停扫描则 DP 输出冻结或按 Fail‑Safe 设定处理。
应用场景与行业案例
痛点切入：
老厂 Series 90‑70 原来只带 Genius Bus 远程 I/O，新增一条包装线用西门子 ET200S——不想加 Genius 接口模块（贵且停产趋近），在 90‑70 机架插一块 IC8502‑BI‑DP，导入 GSD 配 ET200S 从站，原有控制逻辑只改 I/O 地址映射，现场线一天接完。
典型场景：
- 冶金/造纸老线改造 — 90‑70 主控经 BI‑DP 挂西门子 MM440/G120 变频器做多传动速度给定与状态反馈（PKW/PZD 区映射）
- 电厂辅机 — 化水/输煤 90‑70 PLC 通过 Profibus‑DP 连接第三方气体分析仪、皮带秤、称重给料机（DP 从站）
- 食品饮料 — 保留 90‑70 CPU 及 I/O，新增包装机 DP 从站接口，BI‑DP 做主站轮询
- 石化装置 — 90‑70 作为 DP 从站（部分固件支持）应答 DCS（如 S7‑400 DP 主站）做数据交换，减少硬接线
真实案例：
东部某造纸厂浆板线，Series 90‑70（IC697CPU772）控制干燥部，原系统只带 Genius I/O。技改新增复卷机配西门子 ET200S 远程 I/O。库房有拆机 IC8502‑BI‑DP（-AB 版），插 90‑70 机架 4 号槽，Proficy ME 导入 GSD，添加 BI‑DP 主站→挂 ET200S 从站→分配 %I128‑%I159 / %Q128‑%Q159 映像区→Download（不停 CPU 只下装 I/O 节点）。接 Profibus 紫皮线（A=Pin 3, B=Pin 8, Shield=金属壳），末端使能板上终端电阻跳线。复电 BUS 灯绿闪，ET200S 上线。全程未动原 Genius 网络。工程师说比预想顺——唯一坑是首次 GSD 导入 PME 提示版本低，去 GE Support 下了 V1.2 GSD 解决。有一点要注意：BI‑DP 波特率默认自动但建议手动锁定（如 1.5M 或 12M），自动协商在混合老从站时偶发降速到 9.6k 导致扫描变慢。
常见问题解答 (FAQ)
Q1：支持热插拔吗？能在线更换？
Series 90‑70 机架支持 RIUP（带电拔 I/O 模块），但拔出 BI‑DP 会使所连 DP 从站整段通信丢失→相应 I/O 点按组态 Fail‑Safe 处理（通常保持最后值或置 0）。建议在窗口期或设备已切手动后操作。插新模块系统自动重初始化，一般 10～30 秒 BUS 重建。
不能。CMM302 是 Ethernet Interface（TCP/IP、EGD、Modbus TCP），BI‑DP 是 Profibus‑DP 物理层与协议完全不同，插槽兼容但功能不可互换。买前确认现场要的是 Profibus 不是 Ethernet/IP 或 Genius。
Q3：停产了吗？有替代？
Series 90‑70 整体进入 Product Phase‑out，‑BI‑DP 新件难订原厂，市场靠原厂修复件或拆机测试件。RX3i（IC695PBM300）是 GE 后继 Profibus 主站模块但不插 90‑70 机架——全面升级需换 PAC RX3i 系统。存量维护用同型号。
Q4：程序或参数会丢吗？换模块注意事项？
BI‑DP 自身无用户逻辑，DP 从站配置（站号、I/O 长度、参数化报文）存在 PME 工程 GSD 组态里。换新空模块后控制器上电自动识别，不需重编译工程（I/O 配置需 Download 若未自动同步）。建议备份 .pce /.gef 工程及 GSD 文件。旧板标签拍照备查。
Q5：如何鉴别拆机件好坏/翻新？

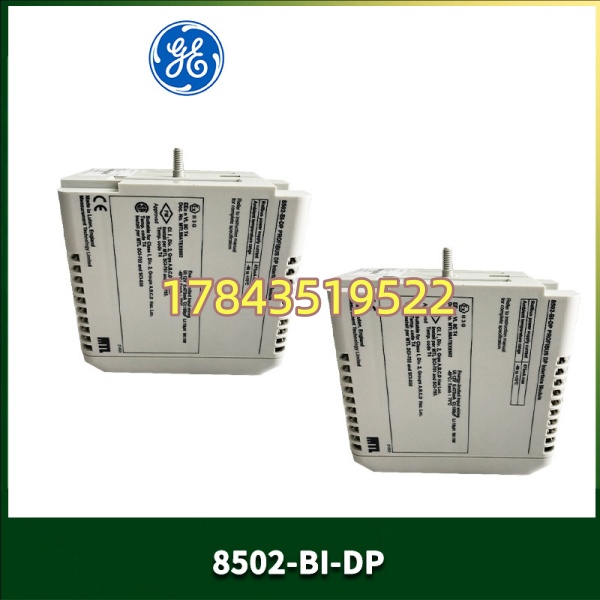

看 GE 激光标签清晰度（翻新模糊）；检查 D‑Sub 针孔无氧化；上机架后 PWR 绿灯、不接 DP 线 BUS 灯灭（正常），接好终端电阻正确且从站在线后 BUS 绿闪/常亮、ERR 灭；要求卖家提供插 90‑70 机架+接一 DP 从站自诊断通过截图。
