描述
产品详情
· 型号：IC698CPE020
· 品牌：GE Fanuc（现 Emerson Automation Solutions）
· 系列：PACSystems RX7i / 兼容 Series 90-70 VME 机架
规格参数

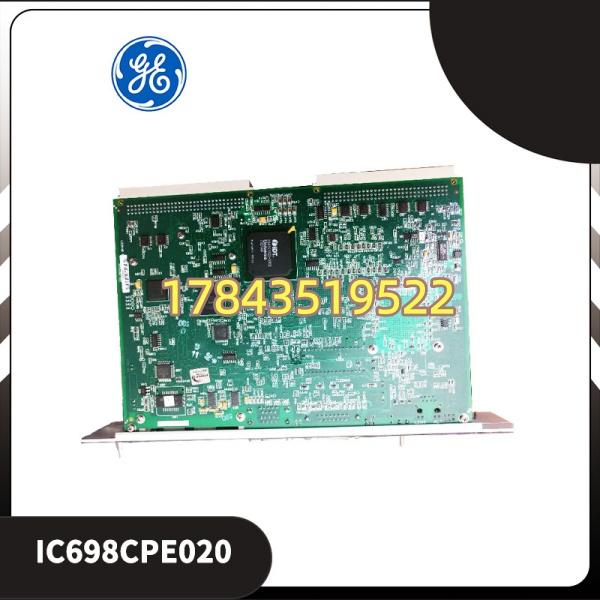

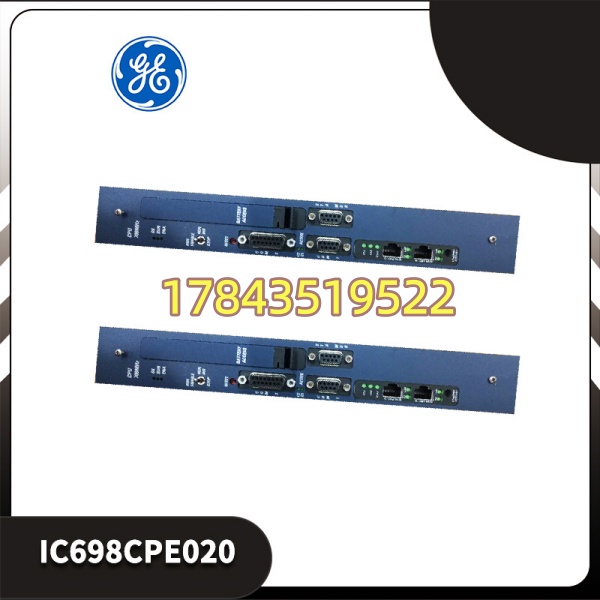

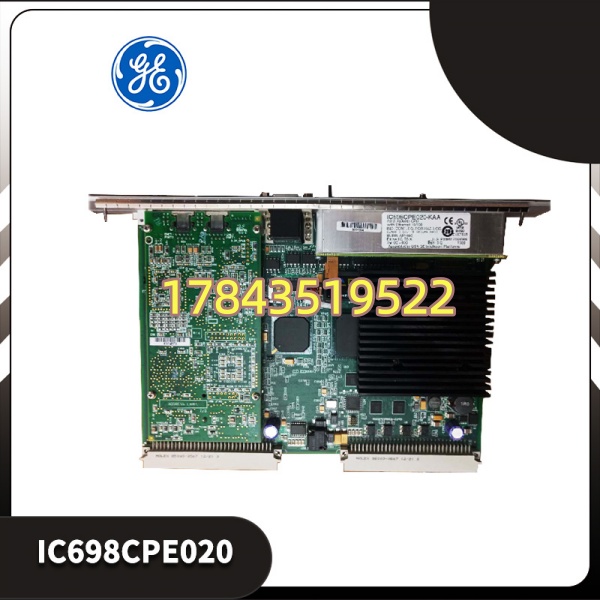

- 产品全称：PACSystems RX7i Central Processing Unit — IC698CPE020
- 处理器：Intel Pentium III 700 MHz，带硬件浮点单元(FPU)
- 用户内存：10 MB RAM（电池备份保持 RETAIN 数据）+ 10 MB 非易失闪存（Flash，存程序/配方）
- 程序容量：最大 512 个程序块，单块 ≤128 KB；I/O 映像区 32K 离散点(位)＋32K 模拟字
- 布尔扫描速度：典型 0.14 ms / 1K 布尔指令
- 以太网口：2× 10/100 Mbps RJ45（嵌入式交换机，共享 1 个 IP），支持 SRTP、EGD、Modbus TCP Server/Client、EtherNet/IP Adapter（需固件版本）
- 串行口：3× 隔离串口——2× RS-232/RS-485 可配 Modbus RTU Slave/Master、SNP、Serial I/O；1× RS-232 站管理口（Station Manager）
- 背板接口：VME64 架构，与 RX7i 背板及 Series 90-70 I/O 模块兼容
- I/O 支持：本地 RX7i I/O 通过背板；远程 via Ethernet(EGD/Modbus TCP) 或 Genius Bus / Profibus DP（需通讯模块）
- 后备电池：IC698ACC701（3V 锂电池），保持 RAM 内容及 RTC，典型寿命 3～5 年
- 背板电源要求：+5 VDC @ 约 1.2～1.5 A（依手册），由 RX7i 机架电源（如 IC698PSA100）供给
- 状态指示：RUN / STOP / I/O ACT / ENET ACT / ERR / BAT LOW 等 LED
- 编程软件：Proficy Machine Edition (PME) V5.0+ 或 GE Logic Developer PLC，支持 LD/FBD/ST/IL/SFC/C
- 安装位置：RX7i 机架最左侧 Slot 1（必须为 Slot 1，不可换位）
- 工作环境：0～+60℃ / 5%～95% RH 无凝露 / 抗振 2g
- 尺寸：占用 1 个 RX7i 槽位（标准 VME 6U 格式），约 233×160 mm
产品介绍
IC698CPE020 是 GE PACSystems RX7i 系列的中端 CPU——简单说就是 Series 90-70 的现代化替代平台，插在 RX7i（或兼容 90-70 VME）机架 Slot 1，跑 Proficy Machine Edition 编出来的 IEC 61131-3程序。内置双 10/100M 以太网口省掉外挂以太网模块，10MB+10MB 内存对付中型过程控制和批量顺控绰绰有余。相比上一代 90-70 CPU（如 IC697CPU772），它原生支持以太网全局数据(EGD)和 Modbus TCP，不用买通讯卡。
坦白讲 RX7i 平台 GE/Emerson 已宣布生命周期结束通知，全新原厂基本无货，现流通是 NOS（库存新）或拆机测良。它的价值就是原 RX7i/90-70 系统 CPU 烧了原位替换续命。有一点要注意：IC698CPE020 与 IC698CPE030（64MB 内存版）引脚兼容——若你原程序 <10MB 内存完全可用 CPE030 升配替 CPE020；反过来 CPE030 降 CPE020 要核对内存占用。另外它和 RX3i 的 IC695CPUxxx 完全不通用——RX7i 机架插不进 RX3i 模块。
应用场景与行业案例
痛点切入
电厂化水/输煤或冶金连铸 RX7i 系统 IC698CPE020 受柜内温控失效反复看门狗复位，RUN 灯不亮——冗余对单边失效只剩单机，再坏就停加药/输煤。原 I/O 机架、背板、程序不动，只换 CPU 下载原程序恢复，是典型高价值续命。
典型场景
- 火力电厂辅网(BOP) —— RX7i + 做化水 PID 加药、输煤程控，双以太网口分别连 MIS 网和就地 HMI
- 冶金连铸/轧机辅助控制 —— 通过 EGD 与主线 S7-400/ControlLogix 交换数据，保留原有 90-70 I/O 投资
- 石化催化装置区顺控 —— 大容量 Flash 存多配方，RS-485 口直连老式质量流量计(Modbus RTU)
- 水处理厂 SCADA 节点 —— 作为 EtherNet/IP Adapter 被 PlantPAx 或 iFix 读写，无需协议网关
- 老厂 90-70 系统升级过渡 —— 原 90-70 机架插 直接跑 PME 转换后的应用，保现场接线
真实案例
南方某 300MW 自备电厂化水车间 RX7i（ + IC698PSA100 + 系列 I/O）A 侧 CPU 上电卡在 Boot 显示”C0″后无 RUN——B 侧独扛。夜班带测良拆机 到现场→确认 B 侧 RUN OK→停 A 侧机架电源→拔出旧件金手指无烧蚀→插入新件→上电→PME 联机 Download 原 .pcp 工程（或从 B 侧 Upload 同步）→核对 I/O 映射→切 RUN。全程约 20 分钟恢复冗余。值长说：”这柜子九几年装的，能找到件顶上去比改网络强一万倍。”
常见问题解答 (FAQ)
不支持带电插拔 CPU。更换建议停该机架电源（冗余配置下另一 CPU 继续运行，暂时失去冗余），插新件后上电 Download 应用程序。换前务必在 PME 做 Complete Project Backup（.pcp + Symbol Table）。换电池(IC698ACC701) 时可保持 CPU 带电先插新再取旧保 RAM 不掉。
Q2：程序和参数存在哪？换 CPU 会丢吗？
应用程序存 CPU Flash（非易失）及工程师站硬盘；RAM 里 RETAIN 变量靠 IC698ACC701 电池保持。换新 CPU Flash 空，需从工程师站 Download 程序；若电池耗尽旧 CPU RAM 清空 RETAIN 值会丢（程序本身不丢）。建议每次改完 Logic 做 Save + Store to Flash，大修测电池电压。
CPE030 是 CPE020 的大内存版（64MB vs 10MB），引脚完全兼容——若你原程序 ≤10MB 可用 CPE030 替 CPE020（推荐升配）；CPE020 替 CPE030 要确认程序占用 <10MB 否则 Download 失败。RX3i 的 IC695CPUxxx 是不同物理尺寸/背板定义，不能插 RX7i 机架，完全不通用。
Q4：停产了没新机，坏了怎么办？有替代？
Emerson 已对 RX7i CPU 发布生命周期结束通知，全新原厂基本无货。现实做法：① 找 NOS（带原厂封条、生产日期较近优先）或拆机测良件（核对条形码 、固件版本与现网兼容，上机架做 PMEOnline Connect + 小程序扫描验证）；② 若整站改造可迁移至 PACSystems RX3i（IC695CPE330 等）+ 新 I/O 或 CPL410（需重写/转换程序、换机架，成本高）。单纯备件替换推荐带测试报告的 NOS/测良件。
Q5：用什么软件编程？版本有要求吗？
Proficy Machine Edition (PME) V5.0 或更高版本（推荐 V9.x 最后一个 RX7i 支持版，需核对 Emerson 下载页）。Target 选 “PACSystems RX7i”，CPU 类型 。老项目从 90-70 Logicmaster 转换可用 PME 的 Migration Wizard 但建议复核间接寻址和特殊 SFC 逻辑。
Q6：拆机/NOS 件怎么鉴别好坏？
看 GE/Emerson 原厂标签条形码清晰（）、序列号匹配；金手指无烧黑氧化；插已知好 RX7i 机架（IC698PSA100 供电）→上电看 RUN/STOP LED 依操作状态变化（未 Download 时常闪 ERR 或 STOP 亮——正常）；PME 联机 “Go Online” 读 CPU Type/Rev/FW；Download 测试程序验证扫描及以太网口 Ping。闻板子无焦糊味。
