产品详情

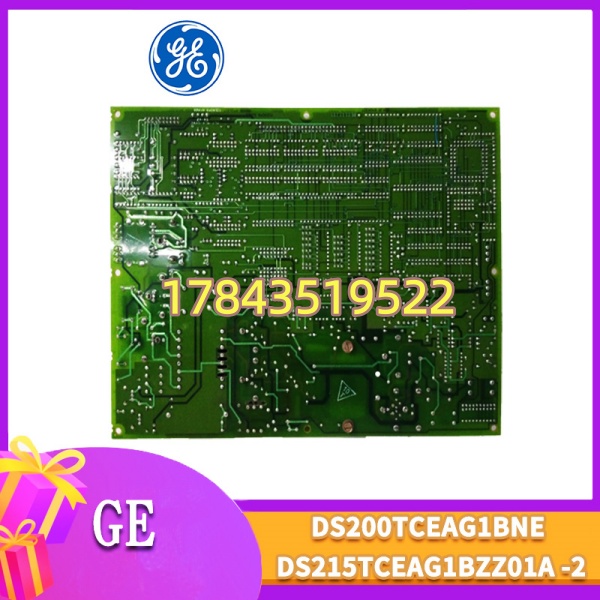

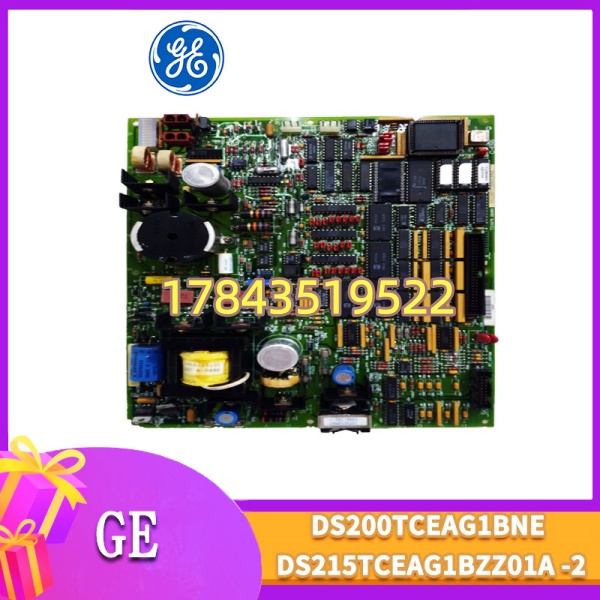

· 型号：DS200TCEAG1BNE（板标号常印 DS215TCEAG1BZZ01A 为 PCB 丝印）
· 品牌：General Electric（GE Energy / GE Industrial Systems — Speedtronic Mark V）
· 系列：GE Speedtronic Mark V — Turbine Control & Protection System
规格参数
- 目录号：DS200TCEAG1BNE（GE Mark V 部件号，G1BNE = Revision G / 涂层(B) / 电压/选项(NE) 依 GE 编码规则需核对原柜标签）
- 模块类型：Mark V TCEA — Trip / Contact Output Expansion Board，插 <I> 或 <R/P> 控制器机架 VME 槽（通常 Slot 2~6 依配置）
- 功能：受 Mark V 主处理器（UCV/UCVE 系列如 DS200UCVME 等）通过 VME 背板命令，驱动多路继电器型或固态输出接点，用于：
- 汽轮机 ETS 跳闸命令（Trip Solenoid A/B/C in TMR）
- 辅机设备启停（主油泵、顶轴油泵、排烟风机）
- 报警干接点送 DCS / 厂用报警系统
- 输出类型：典型 12~24 路 Form C（SPDT）或 Form A（SPST-NO）电磁继电器，触点额定 2A@30V DC / 0.5A@125V AC（小信号级，具体依版本 — 重要跳闸 solenoid 通常经 TTUR/TRPG 大功率继电器放大）
- 继电器驱动电压：依版本常见 24V DC 或 48V DC 由背板/外接电源供给（B 版涂层防腐蚀，NE 常指无以太网/标准版）
- 背板接口：VME 标准 P1/P2 连接器，接收处理器写命令及返回接点反馈状态（Contact Feedback 回读）
- 状态指示：前面板 LED 对应每路输出状态（On=继电器激励）及 Board Healthy / Watchdog LED
- 配套 I/O 包：常与 TCQA（模拟输入）、TCQE（数字输入/输出）、TTUR（温度）、TRPG（保护继电器）同机架配合使用
- 安装：VME 6U 单槽（≈160×233mm），带 ejector 手柄，插入 Mark V 控制器机架指定槽位（槽位分配由 Mark V Configuration 定义，不可随意换位）
- 工作环境：0~+60℃（柜内），5~95% RH 无凝露；存储 -40~+85℃
- 尺寸/重量：6U VME，重 ≈0.4 kg
- 认证：UL / C-UL / CE（依批次），符合 IEEE 802.3 / IEC 61131-2（工业控制类）
- 生命周期：Obsolete / Legacy — GE 主推 Mark VIe 替代，市场仅二手拆机或 NOS 库存
产品介绍
DS200TCEAG1BNE 是 Mark V 系统里的”手脚”之一——主处理器(UCV)算完保护逻辑决定跳闸或开辅机，命令经 VME 背板下到 TCEA，TCEA 激励对应继电器把干接点送出柜外。它本身不跑控制程序，只是受控输出板。在 TMR（三取二）配置里通常配三块 TCEA 分属三系分别驱动三路跳闸电磁阀（A/B/C），任一块故障降为 Dual 但不直接跳机（如已配 Proper Voting）。
有一点要注意：G1BNE 后缀里 B 通常表示敷形涂覆（Conformal Coat），换新板涂层状态最好跟原柜一致——无涂层装腐蚀环境（海边/化工厂）接点氧化快。另外槽位有讲究，Mark V 配置软件定义哪块 TCEA 管哪些输出，乱插槽位会报 “Board ID Mismatch” 或输出映射错位。换板不需下装逻辑（存于 UCV），但务必核对 Configuration Print 上槽位号。
应用场景与行业案例
我在老电厂遇过 Mark V 报”Contact Output Board Fail — Slot 4 TCEA”，查是继电器衔铁卡死触点不闭合——ETS 跳闸试验时某路不动作，幸亏是试验期间发现。拆下闻有轻微焦味（线圈匝间短路），这种板一挂对应辅机或报警触点失灵，跳闸试验不合格得消缺才能并网。
- 9E/9F 燃机 Mark V 控制柜(TMR)：三块 TCEA 分系驱动 AST/OPC 电磁阀、主油泵启动接触器、事故音响报警，非它不可。
- 大型汽机 DEH/ETS（Mark V 平台）：做 ETS 跳闸接点扩展及 DEH 顺序控制输出（挂闸/调门指令经伺服阀放大板，TCEA 只做 Enable/Disable 联锁）。
- 老式联合循环改 Mark V+ 保留 I/O 包：部分厂早期升 Mark VIe 但留 Mark V I/O 包+TCEA 做远程 R-I/O——需确认 GE 兼容性公告。
- 工业透平/压缩机保护：小机型 Simplex Mark V 配单 TCEA 做跳闸及报警输出。
真实案例：
南方某 125MW 抽凝机组的 Mark V 系统（Simplex + 温备），春检 ETS 跳闸试验发现 #2 AST 电磁阀不动作，Diagnostic 报 “TCEA Slot 3 Output X12 Fail to Close”。量外接 110V DC 电磁阀线圈 OK，查 TCEA 对应继电器不吸——拆下轻摇有异物声，打开屏蔽罩见继电器衔铁卡滞（多年油雾渗入）。原厂 EOL 新件交期不明，从集团兄弟厂借同 PN（DS200TCEAG1BNE 带敷形涂层匹配）拆机测 OK 件，断电拔旧（记槽位号=Slot 3！），新板插入，上电自检 Pass，重做 ETS 各路跳闸试验合格恢复并网。老师傅交代：Mark V TCEA 继电器每五年做全行程激励测试，动作迟缓或力矩偏小提前换。
常见问题解答 (FAQ)
Q1：DS200TCEAG1BNE 能插 AC 800M / S7 或 Mark VIe 机架吗？是 DCS 卡吗？
不能。是 Mark V 专有 VME 输出板，只认 GE Mark V 控制器机架（<I>/<R>/<P> 型），与任何 PLC/DCS 及 Mark VIe IS215 系列不兼容。别按通用 I/O 卡思路采购。
Q2：G1BNE / G1B / 涂层版和无涂层能互用吗？
电气功能同，B=敷形涂覆。腐蚀环境（沿海/化工厂）强烈建议与原柜一致带涂层版——无涂层装恶劣环境继电器触点易硫化氧化。混用通常能运行但寿命差异大，GE 建议同配置。
Q3：停产了吗？有新替代？换板要重下程序吗？
Mark V 全线 Obsolete，GE 推 Mark VIe 整柜升级。存量系统换 TCEA 不需下载控制程序（存 UCV），但槽位 ID 需匹配 Configuration —— 插错槽报 Board Mismatch。建议旧板可读时打印 Configuration → I/O Assignment 留底核对。
Q4：支持热插拔吗？
VME 板理论可拔出但 Mark V 运行中拔 TCEA 会丢失对应输出→可能触发 Trip or Alarm Loss，必须在机组 Safe State / 退出保护或停机后更换。插回上电做 Output Test 确认每路接点动作再投保护。
Q5：二手/拆机件怎么鉴别成色？坑在哪？
看：① 继电器顶部有无烧灼黑斑（线圈过压或触点拉弧）；② 背板 P1/P2 金手指氧化（接触不良致随机输出 Drop）；③ 涂层龟裂/脱落（如有）；④ 拔下轻摇听有无异物（衔铁卡滞先兆）。要求卖家提供：上电后 LED 全亮/按 Diagnostic Test 各路输出激励通过记录。没测过的不建议直接装机——误动跳闸代价大。
