描述
产品详情

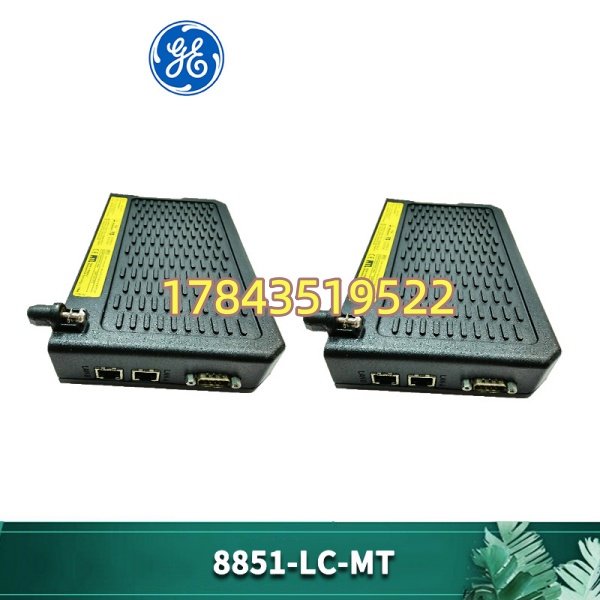

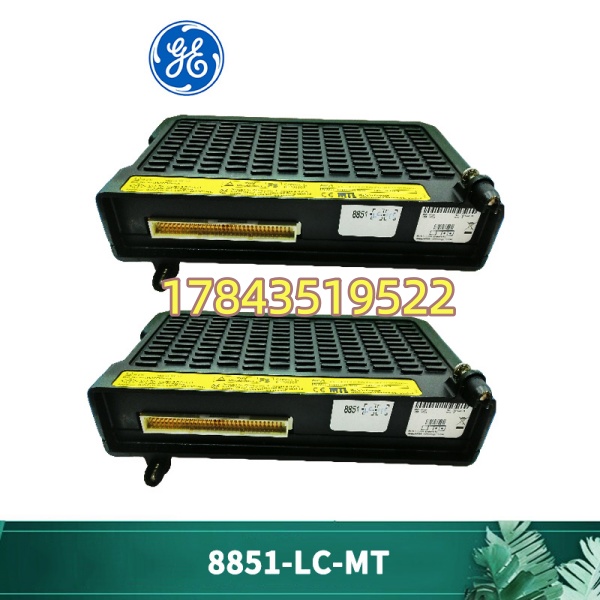

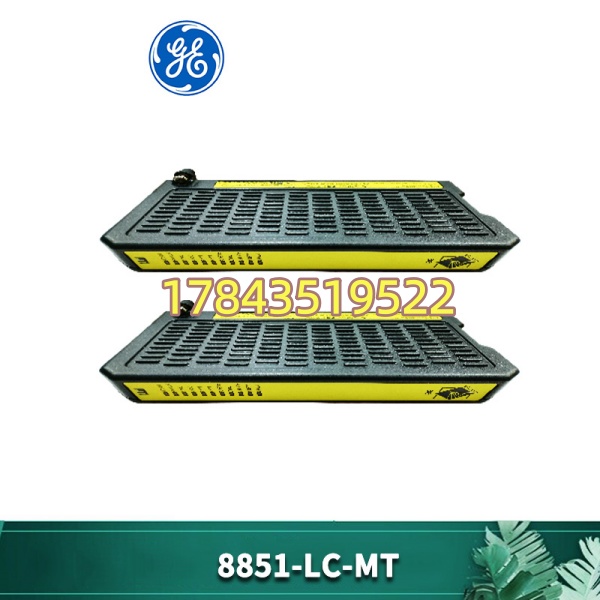

· 型号：8851-LC-MT（GE RX3i 系列以太网/通信接口模块，常见等价目录 IC68551LC-MT，MT 通常指 Multi-Mode Fiber 或 Multi-Topology 支持——以标签为准）
· 品牌：GE Fanuc / GE Intelligent Platforms（现 Emerson）
· 系列：PACSystems RX3i
规格参数
- GE 目录号：8851-LC-MT（历史编号，现代对等常写作 IC68551LC-MT 或归入 IC695ETM001 类以太网模块——购买前务必核对原柜实物标签及 Machine Edition 硬件配置中显示的 Catalog Number）
- 适用系统：PACSystems RX3i（IC695 机架 / IC693 扩展机架经适配器），可配合 CPU（IC695CPU3xx 系列）或作独立以太网口扩展
- 通信协议：SRTP（GE 私有）/ Modbus TCP Server & Client / SNMP / BootP / DHCP（依固件）
- 端口配置：
- 典型 1×10/100Base-TX RJ45（用于编程/上位 HMI）
- 部分 MT 版含 1×100Base-FX Multi-Mode LC 光纤口（MT = Multi-Mode Fiber / Multi-Topology 解释依文档）
- 背板接口：RX3i 背板总线，占用 1 槽宽度，与 IC695 电源/CPU 同机架
- 最大连接数：SRTP 典型 ≤32 并发（依 CPU 性能及固件，部分固件放宽），Modbus TCP 从站连接典型 16~32
- 背板电流消耗：约 0.7～0.9 A @ 5 V DC（需确认机架电源 IC695PSx 余量）
- 状态指示：PWR、RUN/ACT、LINK/ACT per port、ERR LED
- 编程/组态：Proficy Machine Edition (PME) — Hardware Configuration → Add Ethernet Module → select Catalog
- 安装：RX3i 机架任意空闲槽（建议远离高发热电源槽），末端需 IC695ERM / ETX 系列终结或依机架类型
- 工作温度：0～+60℃，存储 -40～+85℃，湿度 5～95% 无冷凝
- 认证：UL 508、CE、C-Tick、cULus（以铭牌为准）
- 备注：8851-LC-MT 是较早期 RX3i 编号，后期被 IC695ETM001(双口)/IC695CMM002(串口+Eth) 取代；若新购建议核对 PME 是否仍列此 Catalog，否则用 IC695ETM001 替代（需微改硬件配置）
产品介绍
8851-LC-MT 是 PACSystems RX3i 早期以太网接口模块，给不带内置网的 CPU（如 IC695CPU310/315 无 Eth 口）或需额外独立网段提供编程通道及 HMI/SCADA 通信。LC 版定位低于全功能 ETM（双口交换），通常单 RJ45 + 可选多模光纤(MT)，适合老产线只要求基本 SRTP + Modbus TCP 接入，不跑复杂冗余拓扑。
坦白讲 RX3i 系列 GE 已宣布生命周期终止(Life Cycle Terminated 部分型号)，8851-LC-MT 基本靠 NOS/二手流转。新项目请用 IC695ETM001(双口) 或 IC695CPE330(CPU 内置双 Eth)。最大坑是 Catalog Number 混淆——早期 8851-LC-MT 在 PME 硬件库里可能显示为 IC68551LC-MT 或直接选相近 Eth Module 再改 IP/MAC，换件时确认 PME 能识别。有一点要注意：老 LC-MT 部分固件不支持现代交换机 MDI-X Auto-Crossover 或巨型帧，直连笔记本编程时用交叉缆或确认端口支持 Auto-MDIX（部分 Rev 不支持，需交叉网线）。
应用场景与行业案例
痛点：食品饮料包装线 RX3i (CPU315) 原配 8851-LC-MT 做 HMI 通信，某天 LINK 灯灭——量网线、交换机口正常，板卡 RJ45 口内部变压器坏。产线 PanelView 失联只能就地按钮操作，等 OEM 新件交期 8 周不可接受，只能找同型号二手/NOS 救急。
典型场景：
- 食品饮料/制药 — RX3i 控制包装机/灌装线，8851-LC-MT 供 Wonderware/iFix HMI SRTP 连接
- 水处理/污水 — 老 RX3i 做泵站控制，通过 Modbus TCP 送上位 SCADA
- 老产线 MRO — 原 CPU 无内置 Eth，加 8851-LC-MT 做编程口+数据口，不停产升级
- 钢铁辅助段 — 退火炉温控 RX3i，LC-MT 连本地触摸屏
- 冷备 — 关键老柜按 1:1 囤（含同固件 Rev）做三年轮换
真实案例：华南某啤酒灌装线 RX3i 控制柜，早班开机 HMI 报”PLC Com Lost”。查交换机、网线 OK，RX3i 机架 RUN 灯绿但 8851-LC-MT LINK 不亮——断电重插无果，交叉换笔记本直连也不亮，判定 PHY 芯片坏。库房有台同 8851-LC-MT（标签 IC68551LC-MT Rev.C）拆机测试良品，断电换、恢复网线、上电 LINK 闪——HMI 重连数据恢复。事后把其余两条线 RX3i Eth 模块列入年度打开目视检查计划。
常见问题解答 (FAQ)
Q1：8851-LC-MT 支持热插拔吗？能带电换？
RX3i 机架部分模块支持在线插拔但不建议热拔以太网模块——拔掉瞬间 HMI/SCADA 通信中断，如果该口是唯一编程通道且控制器靠它做 Time Sync 或 Redundant 可能会 minor fault。正确做法：确认影响→可短时断网→断电换→上电确认 LINK/ACT→恢复通信。控制器程序与 NVRAM 不受影响。
Q2：老 8851-LC-MT 能用 IC695ETM001 替代吗？程序要改吗？
通常可以。硬件配置中将 8851-LC-MT(或 IC68551LC-MT) 改为 IC695ETM001（双口 Eth 模块），IP 地址/MAC/Station ID 照抄，下载硬件配置（CPU 可能短暂停 RUN 再回 RUN）。ETM001 功能更多（内置 2 口交换机、支持 DLR 部分特性依固件），常是推荐替代。有一点要注意：若原系统用 LC-MT 的光纤口(MT=多模) 且新机无光纤口需配 media converter 或选带 FX 口的 ETM 变体(-XXFX)。
Q3：IP 怎么设？BootP 找不到卡怎么办？
首次配置用 BootP/DHCP Server（GE 提供 Utility）或临时接串口终端(若 CPU 有串口) 用 ETH SET IP命令设静态 IP。老 LC-MT 如 BootP 不响应可先通过 CPU 编程口连 Machine Edition → Controller Properties → Ethernet Ports → Assign IP，下载后模块重启生效。
Q4：如何鉴别二手/拆机 8851-LC-MT 好坏？
① 外观无烧痕、RJ45 口金属无氧化；② 插 RX3i 机架（带 CPU 或单独供电+背板识别）→ PWR LED 绿；③ 接笔记本设同网段 Ping 通、Machine Edition 能识别模块读出版本；④ 插光纤(如有 MT 版) 看 Link LED。
