产品详情
· 型号：VMIVME-7740-841（GE Fanuc Embedded / Abaco Systems 前身，订货号含 -841 配置码）
· 品牌：GE Fanuc Embedded（现产品归属 Abaco Systems / Emerson）
· 系列：VMIVME-7740 — Pentium III VME SBC（VME64 标准 6U 格式）
规格参数
- 目录号：VMIVME-7740-841 — 7740 SBC, 配置 -841 代表 CPU 频率/内存/接口组合（典型 P-III 850MHz 或 1GHz, 256MB SDRAM, dual Eth, no graphics 或 onboard SVGA 依批次需核对铭牌）
- 处理器：Intel Pentium III (Coppermine / Tulatin) 依版本 700MHz / 850MHz / 1GHz，32KB L1 + 256KB L2（全速）

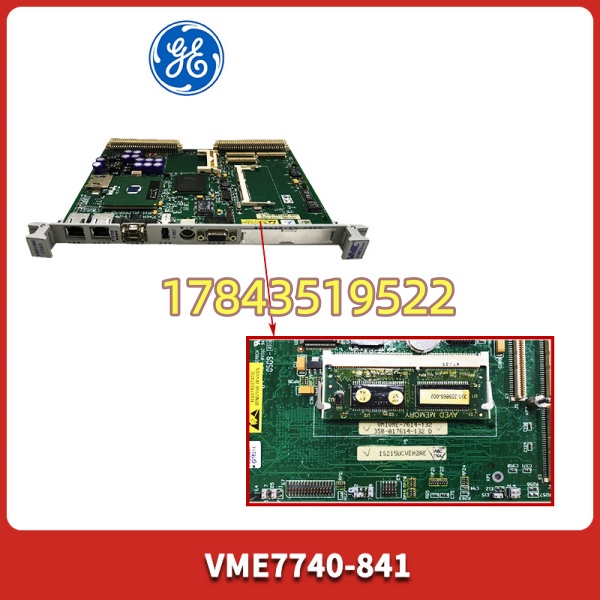

- 内存：板上 SDRAM 插槽 144-pin SODIMM，标配 128MB～512MB（可扩 1GB 依 BIOS），ECC 依版本不支持（parity check 可选）
- 启动存储：板载 IDE DOM (Disk-on-Module) 插座或 CompactFlash Type II 插槽（依版本），可从 Flash/CF/HDD/Network(PXE) 启动
- VME 接口：VME64 (ANSI/VITA 1.4) 主/从 接口，A16/A24/A32 地址空间，D32/D64 从模块，syscon 可设（系统 Slot）
- 网络：2 × 10/100Base-TX RJ45（Intel 82559 或 21143 芯片依版本），支持 BOOTP/DHCP/TFTP
- 串口：2 × EIA-232/422/485（DB9 或 header），COM1 通常控制台，COM2 可配 Modbus/自由口
- PMC 扩展：1 × PMC (PCI Mezzanine Card) Type I/II 插槽，32-bit/33MHz PCI，用于附加 GbE / MIL-STD-1553 / 串口等
- 显示：可选 onboard SVGA (Chips & Technologies 69000 或 ATI Rage XL 依批次)，DB15 VGA 口（多用于 Mark VI 本地 HMI 调试）
- 看狗定时器：硬件 WDT 可编程（典型 0.1s～60s），超时可 NMI 或复位 VME 总线
- 供电：由 VME 背板供 +5V (典型 3.5～5A 依 CPU/内存), +12V/-12V (串口/IDE 部分用)，总功耗 ≈15～25W
- 安装：6U VME (160mm×233mm 板高)，前面面板带 LED (Run / Status / Eth Link/Act / HDD)， ejector handle 固定
- 操作系统支持：QNX 6.x、VxWorks 5.4+/6.x、Windows NT 4.0 Embedded / Windows XP Embedded（依 GE 应用——Mark VI 用 VxWorks/QNX 变种）
- 工作环境：0～+55℃ 运行（工业级），-20～+70℃ 存储，5～90% RH 非凝露，MTBF 依 Abaco 数据 >100,000h
产品介绍

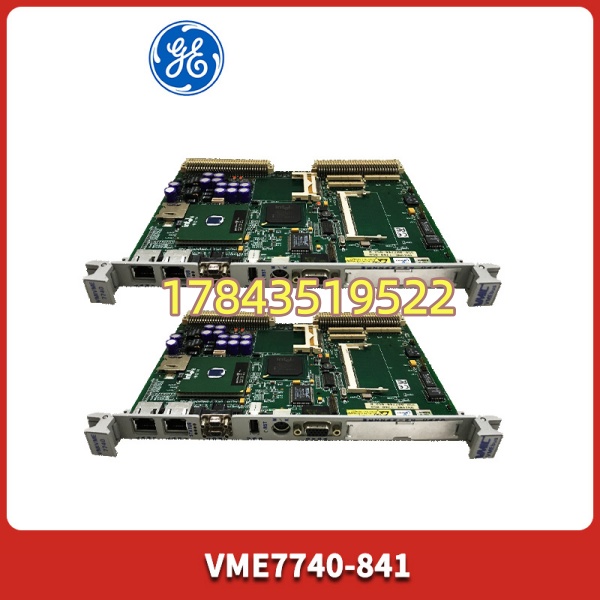

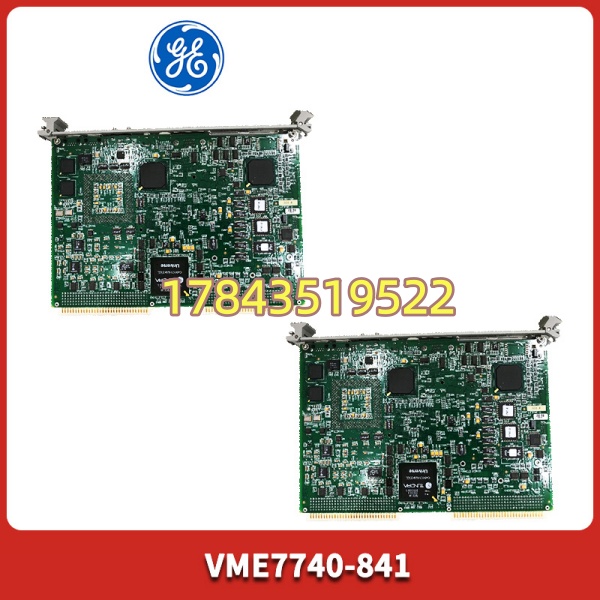

VMIVME-7740-841 是 GE Fanuc VMIVME-7740 系列 Pentium III 级 VME 单板计算机，在电厂与大型旋转机械控制中常作 Mark VI / Mark VIe 控制柜的主处理单元（或编程/通讯接口板），也用于老一代 GE 90-70 PLC 作为 CIMPLICITY 站或 VME I/O 控制器。它跑嵌入式 OS（VxWorks/QNX 变种固化在 DOC/CF 卡），通过 VME 背板与 IC698 系列 I/O 通信，前面双网口连厂级网络或做双冗余。现在该系列已 EOL，Abaco（原 GE Intelligent Platforms Embedded）主推 VPX/PPC 新平台，买这板子基本是老线 MRO——汽轮机控制柜 SBC 硬盘/DOM 坏或电容老化不启动，原位换同配置 VMIVME-7740-841 用 Ghost 镜像恢复。
坦白讲现场最容易坏的是板上电解电容（鼓包）和 DOC（Disk-on-Chip）读写衰减——我遇过多起 Mark VI 控制柜报 “Boot Failed — No Valid Image” 就是 DOM 坏。换 SBC 时务必确认：①BIOS 版本与原兼容（特别 Mark VI 应用有定制 BIOS）；②DOC/CF 卡镜像用最新备份 Ghost 恢复；③-841 后缀代表特定接口组合（双 Eth / 无 Graphics 或 有 SVGA），混用可能显示口或网口数量不符但一般可降级运行，最关键是 CPU 频率不低于原要求。
应用场景与行业案例
我在现场最头疼的：燃气轮机 Mark VI 控制柜周末巡检发现左侧 VME 主机槽 面板 Status LED 不亮——量背板 5V 正常，拔板测电容顶部微鼓、DOC 连 PC 读不出（扇区全 FF），判断 SBC 板老化。这种时候你不希望重装 Mark VI 应用，找块测好的 -841、插回 Slot 1、把备份 DOM/CF 镜像 Ghost 写入新板 DOC/CF、键设 syscon=Master、上电引导进 Mark VI 控制程序，核对 I/O 映像正常即恢复。
- 燃气/蒸汽轮机 Mark VI / Mark VIe 控制柜 — 主机 SBC 运行 Turbine Control Application，原位替换保 OS 镜像兼容。
- GE 90-70 PLC 高端应用 / CIMPLICITY 站 — VME 主机槽跑 Windows NT Embedded 做 MMI 或 OPC Server，老项目延续。
- 电厂 DCS 历史站 / 数据采集前端 — 基于 VME SBC 采集 SOE/模拟量送上层，原设计即 系列。
- 航空航天/国防 老 VME 测试台 — 实验室 ATE 沿用 GE Fanuc SBC，MRO 换同型号保测试程序兼容。
真实案例：
华南某 F 级燃机电厂 #2 机组 Mark VI 控制柜，秋检后开机 SBC 槽 1 不引导——连显示器提示 “DISK BOOT FAILURE”。DOC 拆下读 PC 扇区全 0xFF（确认 DOM 失效）。库房有测过好的 -841（同 -841 配置，P-III 850MHz 256MB），断电拔旧、插新、新 DOC 写入三月前做过的 Ghost 镜像（含 Mark VI App + OS + 网络参数）、Slot 1 设 syscon jumper、上电引导至 “Control Program Running”、ToolboxST 连上验证 I/O 映像全绿。全程未重装 Mark VI 软件，30 分钟恢复。轮机电仪说”DOM 两年一换是教训——现在备两块镜像”。
常见问题解答 (FAQ)
VME SBC 通常不支持热插拔——拔掉主 CPU 会导致 VME 背板丢失 syscon 且 I/O 模块可能进入 Safe State 或掉通讯。正确：停机→确认控制程序已退→断机柜控制电或该 VME 段电源→拔板→装新→恢复供电→引导→验 I/O。双 SBC 冗余配置（Mark VIe 常见）可先确认备机接管再操作主机。
Q2：-841 后缀和其他（如 -840 / -850）能混用吗？
物理兼容同插槽。后缀区分 CPU 速度、内存大小、网口数、SVGA 有无、DOC/CF 类型。混用通常可启动但需注意：①Mark VI 应用有时检查 CPU 最低主频（过低可能超时）；②无 SVGA 版现场调试需串口或 Telnet 连；③BIOS 版本需与应用匹配（GE 定制 BIOS 存 EEPROM 或 Flash，不同批次可能小异）。建议买同 -841 配置。
Q3：换新 SBC 后 OS / 应用 怎么恢复？
启动介质多为 Disk-on-Chip(DOC) 或 CompactFlash(CF)。恢复方法：①用 PC + DOC 读卡器或 CF 读卡器，Ghost/DD 写回最近备份镜像；②无备份则从 GE 原装安装光盘/工程存档 Re-image（需 Mark VI ToolboxST / Proficy Machine Edition 重新部署——耗时且需原工程文件）。强烈建议定期 Ghost 备份 DOC/CF 并存两处。
Q4：板上电容老化怎么判断？值得预防更换吗？
常见症状：随机不启动、偶尔死机、BIOS 设置丢失（CMOS 电池也需查）、5V 电流偏高。开盖看电解电容顶部鼓包/漏液即确认。运行超 10～12 年建议预防性更换同规格 LOW ESR 105℃ 电容（找有 SMT 返修能力的电子维修店），比整板换新便宜且延长寿命。
Q5：怎么鉴别拆机件/库存件好坏？有什么坑？
重点：①上电风扇（如有）转、Status LED 闪/亮按 BIOS 阶段变化（无 DOC 应至少显示 Award/Phoenix BIOS 屏或串口输出字符）；②串口连终端设 9600-8-N-1 能看到 POST 信息；③DOC/CF 可识别、内存自检通过显示容量；④让卖家提供 POST 通过截图/视频。最怕暗病——DOC 接口虚焊或南北桥 BGA 微裂（长期热循环），无专业测试台难全检出，优先买标明 24h Burn-in 测试件。
