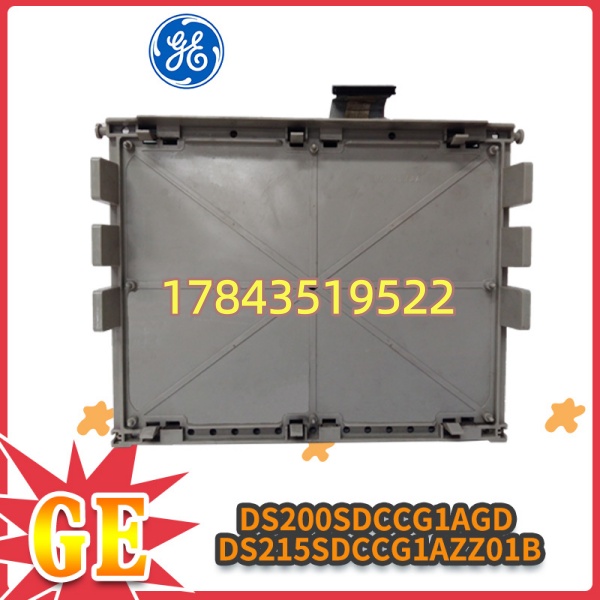

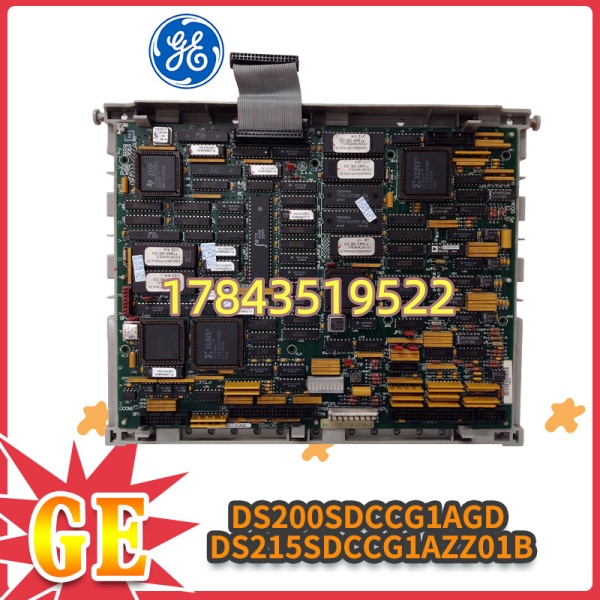

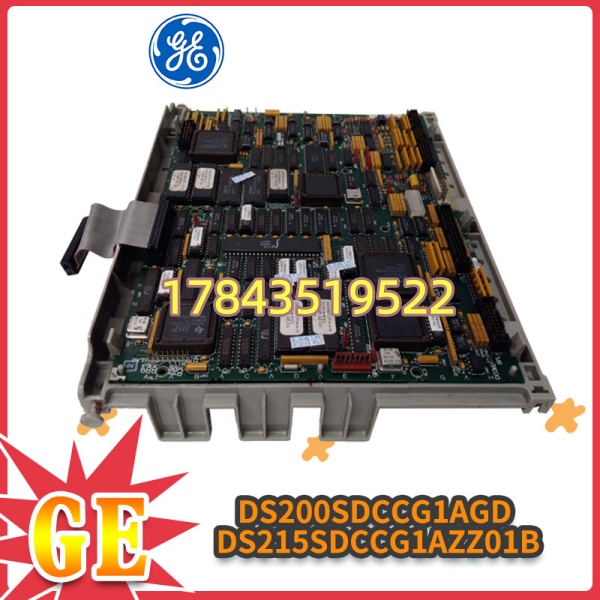

GE DS200SDCCG1AGD | Mark IV 燃机/驱动控制包核心处理板

描述

产品详情

· 型号：DS200SDCCG1AGD（主卡，配套 DS215SDCCG1AZZ01B 子板/扩展卡，以原柜实物标签 Rev 为准）

· 品牌：GE（General Electric — Speedtronic Mark IV / 大型驱动系统）

· 系列：Speedtronic Mark IV — DSCC (Drive & Servo Control Card / Digital System Control Card)

规格参数

• GE 目录/板号：DS200SDCCG1AGD（SDCC = System/Drive Control Card，G1=Gen1，AGD=Revision AGD）
• 配套子板：DS215SDCCG1AZZ01B（常见为 EEPROM/接口扩展子板，依具体配置可能 DS215SDCCGxA 系列其它号，需核对原柜）
• 适用系统：Mark IV Speedtronic 燃机控制架、GE 大型直流/交流驱动系统（如 GE 一、二、三代大型风机驱动柜）使用 DSCC 做伺服/速度闭环
• 处理器：板上集成微控制器或早期 DSP（需核对具体 Rev——常见 680×0 衍生或定制 ASIC），运行固化控制算法
• 程序存储：板上 EPROM/EEPROM 插座（固化 Mark IV 应用代码，更换板时常需移植 PROM 或重新 Burn）
• I/O 接口：多组针排/Header 接模拟量反馈（速度、位置、电流）、参考设定、故障信号；部分通过背板连 Mark IV 主架
• 调节功能：PI/PID 速度/位置闭环、加速度限制、死区补偿（具体算法固化在 PROM）
• 状态指示：板上 LED 通常显示 PWR、Run/Enable、Fault/Trip（依 Rev 丝印）
• 供电：+5 VDC、±12 V / ±15 VDC 由 Mark IV 机架背板供给（典型功耗需核对 Mark IV 硬件手册）
• 安装：插入 Mark IV 控制架指定槽位（常见标记为 DSCC / SERVO / DRIVE CTRL——不可随意换位，槽位有定义）
• 涂层：部分后期 Rev 带 Conformal Coating（C 后缀）
• 工作温度：0～+55℃（柜内控制室），存储 -40～+85℃
• 认证：UL / CSA / CE（依批次，老产品 RoHS 豁免）
• 备注：DS200SDCCG1AGD 与早期 DS200SDCCG1Axx 通常 Rev 兼容但 EEPROM 内容（PROM 版本）须匹配 Mark IV 软件版本，不同机组 PROM 可能不同

产品介绍

DS200SDCCG1AGD 是 GE Mark IV Speedtronic 系统里干闭环调节的板卡——负责把速度/位置/电流反馈算成驱动指令送功率柜，同时参与 Mark IV 主架的顺控连锁。它上面焊着老派 EPROM 芯片存放控制算法版本，不是随便换个空板就能跑。国内存量在老 9E 燃机 Mark IV 改造过渡期、大型高炉风机直流驱动柜仍有运行。

坦白讲 Mark IV 硬件 GE 早已 EOL，新件无货，基本靠 NOS（新旧库存未编程）或拆机测试良品流转。最大坑是忽视 PROM/EEPROM 移植——换新 DSCC 板必须把旧板上的 EPROM/EEPROM 芯片吹下或整体子板(DS215SDCCG1AZZ01B) 移到新板，否则 Mark IV 报”Wrong PROM Version”或校验和不匹配无法 RUN。换前拍旧板正反照片记好芯片位置朝向，静电手环操作。有一点要注意：DSCC 槽位固定，插错槽 Mark IV 架上电可能报多个板卡 Missing。

应用场景与行业案例

痛点：电厂老 9E 燃机 Mark IV 控制室某早班开机自检报”DSCC Card Failed Self-Test — Checksum Error”，RST 清不掉——先重拔插清洁金手指无效，量背板电压 OK，基本锁定板上 RAM/逻辑或 PROM 插座接触不良。若无冷备直接等 GE 授权服务几周，只能找同 Rev 拆机件救急并把旧 PROM 移过去。

典型场景：

• 重型燃机(Mark IV) — 伺服/辅机速度控制卡，参与 IGV 调节及辅助系统闭环
• 大型高炉鼓风机 — GE 直流传动柜 DSCC 做速度/电流 PI 调节（老产线未升 Mark VIe）
• 水泥回转窑主传 — 老 GE 驱动系统保留 Mark IV 架构，DSCC 为关键调节卡
• 老系统 MRO 冷备 — 关键老柜按 1:1 囤 DS200SDCCG1AGD + 匹配子板(DS215SDCCG1AZZ01B)，PROM 版本需与原机组一致
• 博物馆/培训台 — Mark IV 模拟培训装置复原

真实案例：北方某 9E 燃机老 Mark IV 柜，春秋检做带电除尘后开机报”DSCC Slot 5 Self-Test Fail”。开柜看 DS200SDCCG1AGD（Slot5）FAULT LED 常红——怀疑静电或老化 CMOS 失效。库房有同 Rev AGD 拆机（无 PROM），断电拔出旧板→用 EPROM 拔取器小心取下 4 片 27Cxxx/EEPROM + DS215SDCCG1AZZ01B 子板→装新板→插回 Slot5→上电 Mark IV 做 PROM Checksum 校验 PASS→RUN 亮。交代点检班往后 Mark IV 柜内插拔板卡必须戴防静电腕带且 PROM 芯片朝向拍照留底。

常见问题解答 (FAQ)

不支持。Mark IV 机架无热插拔设计，带电拔插极易损坏背板总线缓冲或板卡 CMOS。正确流程：确认机组停机/Mark IV 架断电→拔 Mark IV 架电源或该段电源→拔出旧板（记槽位号、拍照 PROM 位置）→移 PROM/子板到新板→插入指定槽→恢复供电→上电做自检→确认 Checksum OK / RUN 灯亮再投入。

Q2：换新板必须移植 PROM/EEPROM 和子板吗？程序会丢吗？

必须移植。DSCC 控制算法和机组参数固化在 EPROM/EEPROM（或子板 DS215SDCCG1AZZ01B 内含 NVRAM），空板不装 PROM Mark IV 会报 PROM Error。只要把旧板 PROM 芯片+子板整体移到新板（注意方向！第一脚对齐），程序/参数不丢。若 PROM 本身坏需联系 GE 授权服务重 Burn 对应该机组 Mark IV 软件版本 PROM——普通用户做不了。

物理兼容同槽位，通常可互换，但要求 PROM 版本支持该 Rev 硬件。上电 Mark IV 会校验 PROM Checksum 与 Board ID——若不匹配置换后报 “Board ID Mismatch” 或 “PROM Version Incompatible”，此时需确认 PROM 是否为该机组对应版本（非随便找块旧 PROM 就能用）。建议尽量找同 AGD Rev 或确认 GE Mark IV Compatibility Note。

① 外观无烧痕、电解不鼓包、金手指无氧化；② PROM 插座无断裂、芯片脚无弯；③ 装回 Mark IV 架（带 PROM/子板 from 原机或已知好备份）→上电 PWR LED 绿、RUN/Enable 按程序阶段亮；④ Mark IV 自检通过 DSCC Self-Test 无 Fault；⑤ 若有条件用 Mark IV 诊断页看 Servo Loop 参数回读合理。

Q5：停产了新件买不到怎么办？替代和备件策略？

Mark IV 整体 EOL，无直接现代等价品。保老装置建议：① 向 GE 授权服务商询 NOS（常带未编程 PROM 需现场 Burn）；② 二手测试良品做 1:1 冷备（含同版本 PROM/子板）；③ 关键老线评估升 Mark VIe/VII（属整机控制柜改造，费用高周期长）。MRO 阶段只做同代备件战略。
