产品详情

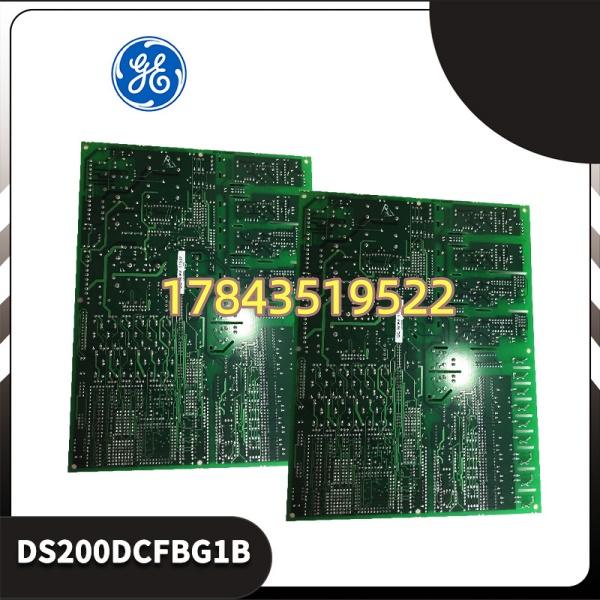

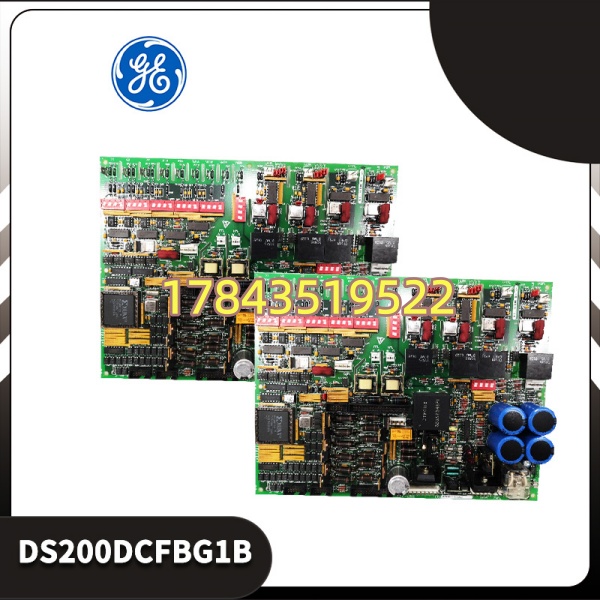

· 型号：DS200DCFBG1B
· 品牌：GE（General Electric）
· 系列：DS200 系列 DCFB — 驱动控制电源与直流反馈板（适用于 Mark V/VI、EX2000、DC2000、AC2000、CB2000、ME2000 等）
规格参数
- 完整型号：DS200DCFBG1B（Revision G1B，部分板标 G1BLC/G1BJB 为涂层或细微改版，硬件兼容）
- 板卡类型：Driver Control Power Supply & DC Feedback Board（DCFB），插于 GE 驱动器/Mark V/VI 控制柜 VME 槽位
- 输入电源：38–115 V AC（取自控制电源变压器次级）或 24 V DC（冗余输入可选，依跳线配置）
- 控制级输出：+5 V DC @ 约 10A（逻辑电路）、±15 V DC @ 约 2A（模拟/运放电路）、±24 V DC（数字 I/O 及部分驱动电路）
- 风扇电源输出：115 V AC（直接驱动柜内冷却风扇）
- 磁场电源功能：为电机励磁绕组 SCR 提供门极触发脉冲及部分磁场供电回路（不含主 SCR 功率级）
- 反馈监控：采样电枢电流、磁场电流、交流进线电压/相序，经隔离放大送控制器做闭环调节
- 配置元件：12–13 个跳线（JP）设定电压范围/信号缩放，7×4位 DIP 开关（SW）设定工作模式及驱动参数
- 保护元件：3 只用户可更换快熔熔丝（控制电源、磁场、风扇各一路），过压/过流/短路/过温保护
- 状态指示：2× 红色 LED（电源/故障）、1× 霓虹灯（AC 输入指示）、熔丝熔断可视窗
- 测试点：5 个专用 TP 测试点（+5V/±15V/±24V 或反馈信号）可用万用表在线测电压
- 工作环境：-40～+70℃（工业宽温，依涂层版本），5～95% RH 非凝露
- 隔离耐压：输入—输出 2500V AC（典型），输出—输出 1500V AC（典型），以原厂手册为准
- 物理：VME 标准 Eurocard 格式（约 6U 高 × 单列插槽深），前后面板固定导槽，需静电手环操作
- 认证：UL 508、CE、部分版本 ATEX Zone 2 / IECEx（需核对板标）
产品介绍
DS200DCFBG1B 是 GE 大功率驱动柜（EX2000 励磁、DC2000/AC2000 传动）和 Mark V/VI 燃机控制柜里的”供电+感知”复合板。它干三件事：给控制卡件供多路隔离直流电、给柜内风扇供 115V AC、实时采样电枢/磁场电流电压做直流反馈送主控——同时产生 SCR 励磁门极脉冲。板上十几个跳线和 DIP 开关决定它适配哪种驱动器型号和电压量程，出厂通常已按柜型预设，换件时必须核对设置一致。
和单纯控制电源比，它多了电流/电压反馈调理和 SCR 触发电路；和通用模拟量板比，它直接带驱动级负载。坦白讲这板现场故障多表现为熔丝烧（输入浪涌或风扇短路）或跳线被前人改乱导致输出异常。有一点要注意——不同修订（G1A/G1B/G1BLC）涂层和温度范围有差异但通常可互换，换前拍照记录旧板所有 JP 位置和 DIP 开关值，新板照抄别凭记忆设。
应用场景与行业案例
痛点切入：
燃气轮机 EX2000 励磁柜报”DCFB Power Fail”或反馈漂移→励磁退出→机组解列。到柜前看 DS200DCFBG1B 上熔丝 F1 烧断或 ±15V 测试点读 0V——多是柜顶冷却风扇匝间短路把 115V AC 风扇电源拖垮连带烧熔丝。换熔丝不解决根本，查风扇再换 DCFB（或仅换熔丝若板好）。
典型场景：
- 电厂燃气轮机/蒸汽轮机 — Mark V/VI 控制柜内 DCFB 为 TCQA/TCQC I/O 卡供控制电源并反馈直流环节电压，非它不可因为 Mark 系列 VME 背板靠它起电
- 大型轧机/矿井提升机 — GE DC2000 直流传动柜，DS200DCFBG1B 提供磁场电源门极触发及电枢电流反馈，直接关联启停转矩控制
- 石化压缩机驱动 — AC2000/CB2000 中压变频柜，DCFB 监控进线电压相位做缺相保护并供给控制级 ±15V
- 水电励磁系统 — EX2000 无刷励磁柜，DCFB 采样转子电流反馈至 Mark VIe 做 AVR 闭环
真实案例：
南方某 9F 联合循环电厂，EX2000 励磁柜运行第十三年，春检发现 DS200DCFBG1B 上 neon lamp 微闪但无报警。值长让观察，三周后启动过程中报”DCFB Feedback Loss”励磁闭锁并网失败。开柜测 +5V=4.78V（偏低）、±15V 正常，跳线核对无误——判定板上稳压电路老化。库房有拆机 G1B 版（同涂层），断电拔出旧板记 JP/DIP→新板照设→插入→测五测试点（+5V=5.02V, ±15V 误差<1%）→复电励磁建压正常。工程师感慨幸亏春检时拍了照，否则现场对几十个跳线得翻半天手册。有一点要注意——插拔 VME 板必须戴接地腕带，静电打坏 CMOS 器件这板不会当场报但会间歇异常。
常见问题解答 (FAQ)
Q1：支持热插拔吗？能在线更换？
VME 背板部分系统理论支持 RIUP，但 DCFB 供控制电源——拔出瞬间同机架 I/O 卡失电→驱动/控制器报 Power Loss 或 跳闸。禁止在线拔换。正确流程：停机/励磁退出→断交流控制电源→拔板→换板（核对 JP/DIP）→插回→测测试点电压→恢复供电→确认 LED 正常→重新投运。
通常可互换，G1BLC 多了保形涂层（Conformal Coating）适合更潮湿环境，电气功能一致。唯一要注意：极少数极早期 G1A 默认跳线定义微调（如风扇使能跳线位置），换时严格对照旧板拍照复制 JP 设置，别直接用出厂默认。
Q3：停产了吗？替代方案？
DS200 系列整体进入 Phase-out， 新件难订原厂，主流靠原厂修复件或拆机测试件。Mark VIe 系统后继有 IS200 系列（如 IS200DCFBH1A）但不向下兼容——老柜不能直换 IS200 系列，只能找同型号 。
Q4：程序或参数会丢吗？
无程序存储，所有工作模式由 JP 跳线和 DIP 开关硬件设定，参数存在驱动器/Mark 控制器 NVRAM 里。换板照抄跳线/DIP 即可，不需下载工程。建议旧板拍照存档。
Q5：如何鉴别拆机件好坏/翻新？
看 GE 激光条码标签清晰度（翻新常模糊重印）；检查三只熔丝未断且接触良好（熔丝座簧片无退火松弛）；上电（隔离状态下先不接负载）测五测试点 +5V/±15V/±24V 在公差内；LED 应 PWR 绿、FAULT 灭、neon lamp 亮（AC 输入有时需 >85V 才启亮）。要求卖家提供上机架通电测试点截图。
