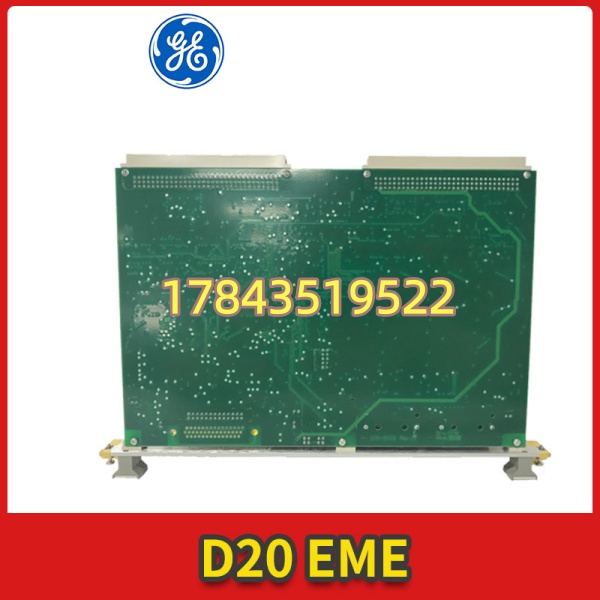

产品详情
· 型号：D20-EME（通用标号，常见细化订货 2400-21004 / 269B997G1 等依批次）
· 品牌：GE（General Electric / GE Grid Solutions，原 GE Multilin）
· 系列：GE D20 / D200 Substation Controller & RTU 扩展模块
规格参数
- 目录号：D20-EME — Ethernet / Memory Expansion Module for D20 & D200 chassis
- 功能定位：为 D20/D200 RTU 添加标准以太网通讯口并可选扩展系统电池备份 SRAM（事件记录/历史数据存储）
- 以太网接口：1 × RJ45 10BASE-T（10Mbps，半双工固定，无自动协商——这点要特别注意，老模块连现代交换机需强制设 10Mbps Half-Duplex 或中间加老式 Hub），部分版本支持 10BASE2(BNC) 或需 MIC 光纤子卡做 10BASE-FL
- 支持协议：Modbus TCP、DNP3 over IP、IEC 60870-5-104（依主 CPU 固件版本），通过 D20 主 CPU 组态 IP/掩码/网关
- 内存扩展：可选配 0MB / 8MB / 16MB 电池备份 SRAM（BB-SRAM），掉电保持事件 SOE 及历史数据，需定期更换 SRAM 备份电池（典型 3～5 年）
- 背板接口：D20 专用多针背板连接器，与 D20 CPU（D20-ME / D20-MX CPU）通过内部总线交换数据
- 槽位要求：通常插 D20MX 或 D200 机箱左侧扩展槽（依手册指定 Slot，不可任意槽），不可与某些高密度 I/O 卡混用同槽需核对
- 供电：由 D20 机架背板供 5V DC（典型功耗 ≤5W），无需外供

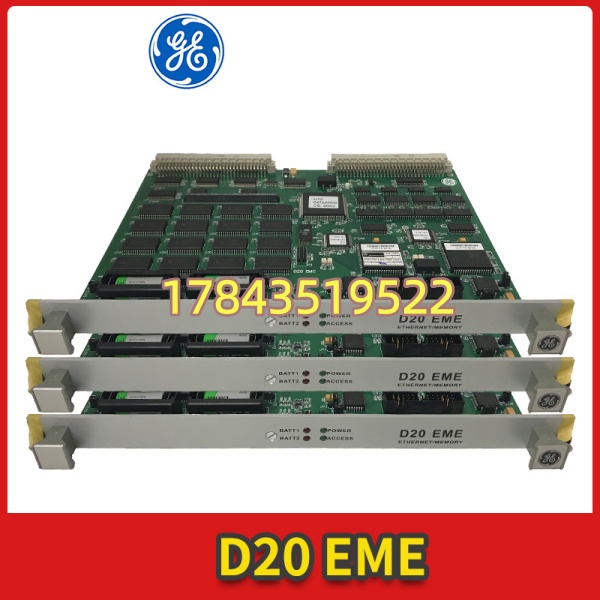

- 状态指示：前面板 LED 含 Power / Run / Link / Act / Fault（依版本），便于现场判据
- 配置方式：通过 D20 组态软件（D20 Config / Cimplicity D20 Tool）设定 IP 地址、协议使能、内存选项；也可通过主 CPU 维护串口访问
- 安装形式：插卡式，面板锁紧杆固定，约 120×35×110 mm（H×W×D），重 ≈0.3kg
- 工作环境：-20～+60℃ 运行（部分资料 -25～+70℃），5～95% RH 非凝露，IP20 模块本体（装于控制柜内）
- 认证：CE、cULus、IEC 61000-6-2/4EMC，conformal coating 可选（变电站级）
- 生命周期：D20 平台已 EOL，D20-EME 属停产淘汰件，市面仅 NOS / 测过拆机流转
产品介绍

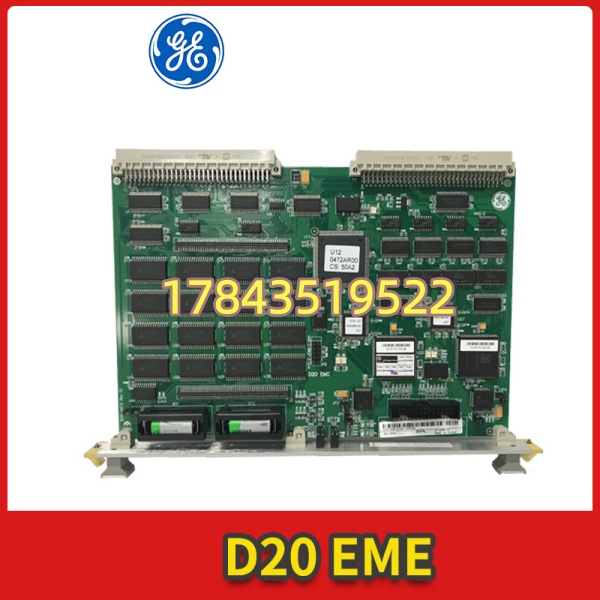

D20-EME 是 GE D20/D200 变电站 RTU 的以太网与内存扩展卡，解决老 D20 原生只有串口（RS-232/485）无法直接接调度数据网的问题——插上它 RTU 就有了 10BASE-T 口，可跑 Modbus TCP 或 DNP3 IP 与 SCADA/调度主站通讯，同时可选 8/16MB SRAM 扩展存 SOE 和历史。D20 系列大量装于 110kV～500kV 变电站及配网 RTU，现在 GE 主推 D200 及 UR 平台，D20-EME 基本只做 MRO 原位替换。
坦白讲这模块有两个坑现场新人容易踩：第一，它是 10Mbps 固定半双工，连现代千兆交换机若交换机端口强制 100M 或 Auto 会 Link 失败——必须手动设对端端口为 10Mbps Half-Duplex 或串老 Hub；第二，SRAM 电池失效后扩展内存数据丢但一般不影响实时通讯，只是事件记录变少，建议定期查电池。换模块时如原配 SRAM 子板可拆下移至新板（确认同规格），否则需重配内存选项并确认主 CPU 能识别。
应用场景与行业案例
我在现场最典型的是：县调某 110kV 站 D20 RTU 突然 SCADA 断链——到柜前看 D20-EME Link LED 灭，换网线、强制交换机端口 10Half 仍不亮，互换槽位确认模块以太网 PHY IC 挂死（雷击感应过电压经网线耦合打坏 magnetics 常见）。这种 RTU 你不可能趁检修期升 改组态，断电拔旧 EME、插新、D20 Config 确认 IP/Mask/Gateway 同原设置（或从主 CPU Upload 参数自动下发）、上电 Link 亮、调度复链。
- — 原设计靠 做以太网通道上送四遥，原位替换保 IP/协议不变。
- 配网自动化 馈线终端（早期 D20MX 架构） — 带扩展 SRAM 存 SOE 做故障事件回溯分析。
- 工矿企业 总降/配电站 电力监控系统 — D20 采集高低压柜数据经 送 Cimplicity/iFix 上位。
- 水电/风电 老场站 远方终端 — 早期 GE D20 方案沿用作调度数据网网关。
真实案例：
西南某 220kV 变，雷雨后地调 SCADA 报”RTU B 通道 Comm Lost”。到现场 D20 主机 RUN 灯正常， Power 亮但 Link 灭——换网线无果，短接自环 RJ45 Link 亮说明不是外部线，确认 EME 以太网口 PHY 损坏。库房有测过好的拆机 （同配置无 SRAM 子板），断电拔旧、拆 SRAM 子板（带电池）移栽新板、插回槽、上电——主 CPU 自动重识扩展内存、Link LED 闪、地调 Ping 通恢复。全程未改 D20 组态数据库，15 分钟恢复。自动化班长说”这板子老归老，但调度通道断了它最关键——备件得留”。
常见问题解答 (FAQ)
不建议热插拔。D20 机架部分槽位设计时未强调热插拔，拔 EME 会瞬断 RTU 以太网通讯致 SCADA 短时断链，且可能损伤背板连接器。正确：确认该以太网通道非唯一调度通道或切备用串口→断机架控制电→更换→复电→核对 IP/Link→恢复监视。
Q2：停产了用什么替代？程序/组态要改吗？
GE 推 新平台或建议迁 UR 系列做站控。直接替代只能在二手市场找同型号 。组态无需改——IP/协议在主 CPU 非 EME 本地存，换板后主 CPU 重枚举即恢复（SRAM 子板移栽则历史数据也保留）。若整柜升 需重新组态 I/O 映射及 SCADA 点表。
Q3：为什么连不上现代交换机？Link 灯不亮？
是 10Mbps 固定半双工无自协商。现代交换机默认 Auto-Negotiate 100/1000M 会协商失败。解决方法：交换机对面端口手动强制 10Mbps Half-Duplex（Cisco speed 10/ duplex half）；或用老 10M Hub 中转；部分管理型工业交换机可设 Legacy 10Half 模式。
Q4：SRAM 扩展内存必须配吗？拆旧板 SRAM 能移吗？
不是必须——可选 0MB 配置只做以太网。若原系统依赖扩展 SRAM 存 SOE（>默认内存容量），需配同等 8MB/16MB BB-SRAM 子板。SRAM 子板通常可物理拆下装新 EME（确认同代 pinout 兼容），移栽后主 CPU 上电识别即恢复历史数据。SRAM 备份电池建议 ≤5 年更换。
Q5：怎么鉴别拆机件好坏？有什么坑？
重点：①上电 Power LED 亮、无 Fault 红亮；②接笔记本强制 10Half 做交叉线或经设好交换机口 Link LED 亮、可 Ping 通（如已配 IP）或至少看到 ARP 请求；③让卖家提供上电+Link 测试视频；④查 RJ45 口簧片无氧化发黑（雷击区常见）。无 SRAM 子板可先测以太网功能，SRAM 另行核配。
