产品详情
· 型号：NFTA4S-00 / NFTA4S-10
· 品牌：YOKOGAWA（横河电机）
· 系列：CENTUM CS 3000 / STARDOM — Analog I/O Terminal Blocks
规格参数
- 产品类型：压接式端子块（Crimp Terminal Block），用于横河模拟量 I/O 模块
- 适用模块：NFAI841-S00、NFAI143-S00、NFAI541-S00 等 Suffix Code 兼容的模拟量卡
- 型号区分：
- NFTA4S-00：无浪涌保护器（SPD），标准工业环境用
- NFTA4S-10：内置气体放电管浪涌保护器，适用于雷击区或操作过压风险高的场合
- 接线方式：压接端子（Crimp Contact），使用专用压线钳将导线压入金属插针后插入端子块槽位（无螺钉）
- 适用导线：AWG 22–16（0.3–1.5 mm²），单股或多股（多股需先压针型端子或按 YOKOGAWA 推荐压接套管）
- 通道容量：与 NFAI841 对应——8 路模拟量信号 + 公共端/屏蔽（具体端子排列见模块手册）
- 浪涌耐受（NFTA4S-10）：线-地 ≥ ±30kV（8/20μs），线-线 ≥ ±10kV（典型值，以原厂手册为准）
- 绝缘电阻：≥ 100 MΩ（500V DC）
- 接触电阻：≤ 10 mΩ（压接良好状态下）
- 插拔寿命：≥ 500 次（端子块与模块间）
- 配套附件：
- 压接工具：YOKOGAWA 推荐 AWF-100 或等效 4-indent 压线钳
- NFCCC01：MIL 规格电缆连接器盖（选件，用于特殊场合代替端子块）
- 安装方式：垂直插入 NFAI841 模块正面端子槽，带锁定杆/卡扣
- 工作温度：-20 … +70 °C
- 存储温度：-40 … +85 °C
- 湿度：5%–95% RH（非冷凝）
- 材质：阻燃 PBT 树脂（UL 94 V-0），磷青铜接触件（镀金）
- 认证：CE、UL、KC（依版本）
- 供货状态：在产（部分老版本 Last Time Buy，市面 NOS 和现行版均有）
产品介绍

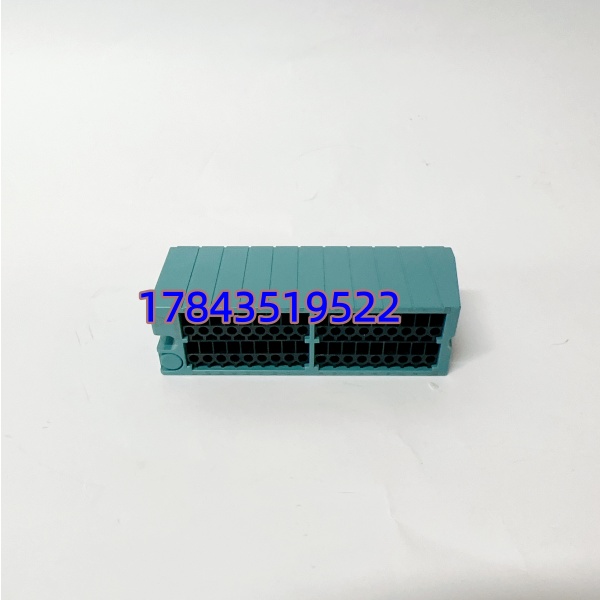

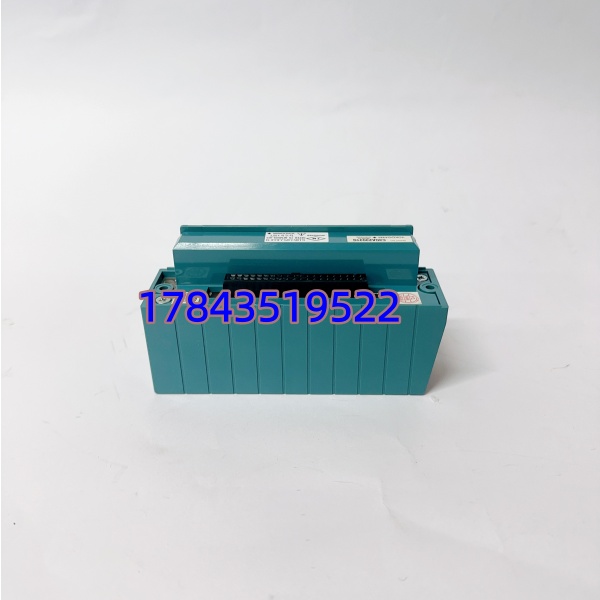

NFTA4S-00 / NFTA4S-10 是横河 NFAI841-S00 模拟量 I/O 模块的专用现场接线端子块。NFAI841 本身只提供 PCB 金手指和前面板插槽，现场电缆必须通过这块端子块接入——把 8 路 4–20mA 或 1–5V 信号压接进端子块后直接插模块正面，省掉柜内过渡端子排（部分设计仍保留外部 UT 端子排做汇总）。压接式比螺钉端子快，抗振性能也好，石化装置多年振动下来比螺钉端子松脱率低。
坦白讲，压接端子块最大的坑是没用专用压线钳导致虚接——用普通电工钳压的不算数，运行半年接触电阻变大 AI 值漂移。NFTA4S-10 带内置浪涌保护，我一般在户外或靠近变频器负载的回路推荐用 -10 版，省外部 SPD 占的空间。有一点要注意：NFTA4S-00 和 NFTA4S-10 物理尺寸完全一样可互换，区别只在有无 SPD，买前确认现场是否需要浪涌保护。
应用场景与行业案例
我在现场遇过最典型的是炼化厂重整装置，几个温度 AI 回路（NFAI841 + NFTA4S-00）入冬后读数偶尔跳 -25%（超量程），查变送器正常。拆端子块发现两根压接线芯在压接筒里没顶到位（施工时偷懒用斜口钳压的），冷缩后接触电阻升高。重新用专用压线钳压接、插回，故障消失。从那以后我要求所有横河端子块施工必须配指定压线钳。
典型场景：
- 炼油/石化 CENTUM CS 3000 系统—— + NFTA4S-00 采集常压/催化/加氢装置 4–20mA 变送器信号（压力/温度/流量/液位）
- 海上平台/雷击区—— + NFTA4S-10（带 SPD），保护模块输入级不被感应雷打坏，省外部浪涌保护器柜内空间
- 火电/核电 BOP 辅机——与 NFAI143（RTD 输入）共用同型端子块，减少备件种类
- 制药批次反应釜——压接式端子块抗高频 CIP/SIP 清洗振动，比螺钉端子更少松脱
真实案例：
南方某 800kt/a 乙烯装置，雷雨季后 #3 反应器温度回路（ + ）报”Input Overrange”间歇报警。查现场 PT100 及变送器正常，换 AI 卡无效。最终发现是附近避雷针引下线放电时感应过电压打穿 输入通道侧——模块本身没事但端子块通道微损。更换为 （带内置 SPD），重新压接线芯，故障消除。仪表班长感慨：”横河的压接端子块比螺钉耐用，但该加 SPD 的地方别省——雷击区的模拟量回路值得多花那两百块。”
