描述
产品详情

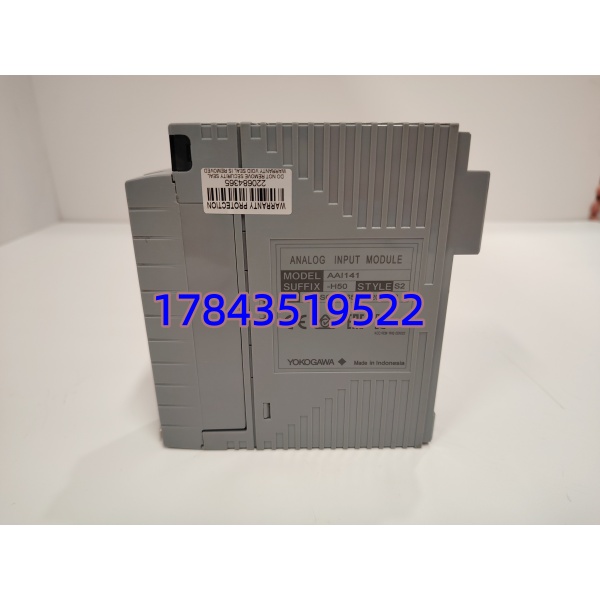

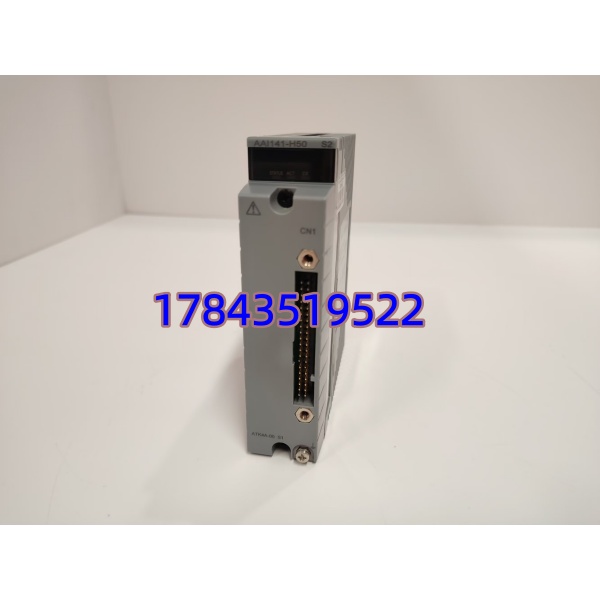

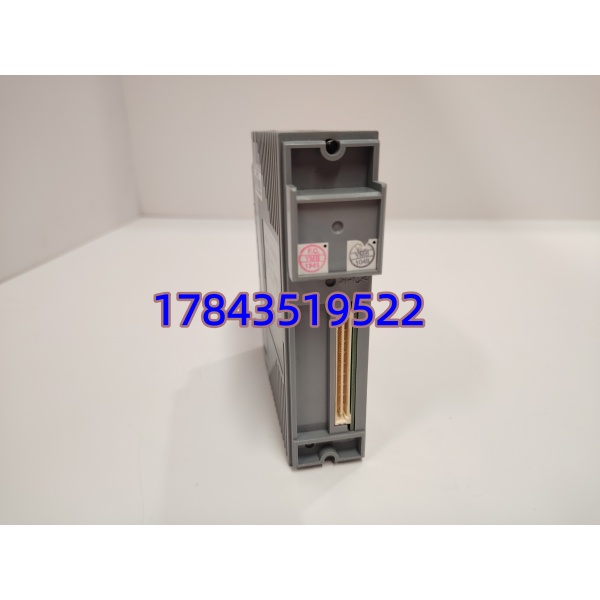

· 型号：AAI141-H50 S2
· 品牌：Yokogawa Electric Corporation
· 系列：CENTUM VP / STARDOM FIO Series — AAI141 Analog Input w/ HART (50Ω input Z)
规格参数
| 参数项 | 规格值 |
|---|---|
| 制造商 | Yokogawa Electric Corporation |
| 型号 | AAI141-H50 S2（S2 = 标准涂层/无特殊 G3 敷形涂层；H50 = 50Ω input impedance HART compatible version） |
| 模块类型 | FIO Analog Input Module — 16 Channel, Isolated, 4–20 mA DC |
| 输入通道数 | 16 通道，独立隔离（Ch-Ch 及 Ch-System 隔离） |
| 输入信号 | 4–20 mA DC（可软件设为 1–5V 需外并 250Ω 电阻，H50 版 50Ω 专用于 HART 多路器匹配） |
| 输入阻抗 | 50 Ω（H50 后缀——区别于标准 250Ω 版 AAI141-H00），允许 HART 调制信号叠加 |
| A/D 分辨率 | 16 bit |
| 测量精度 | ±0.1% of Span（典型 @25℃，以原厂校准证书为准） |
| 更新周期 | 10 ms / 100 ms 可组态（依 CENTUM VP I/O Table 设定） |
| HART 支持 | HART 5/6/7 Pass-Through（需搭配 HART 多路器如 YHC5150X 或 AMS 走 HART over FIO） |
| 隔离电压 | 1500 V AC（通道-系统 / 通道-通道间） |
| 供电 | 由 FIO Node 背板（ANB10S/E / AFV10S 等）5V 逻辑取电 |
| 热插拔 | 支持在线插拔更换（Hot-Swap），不影响同 Node 其它模块 |
| 状态指示 | 模块 OK / ERR LED + 每通道 Status LED（部分版本分组指示） |
| 配套端子 | 须配对应 Yokogawa FIO 端子块（如 AMM12T、AMM52T 或 AET5* 系列端子板，依信号类型） |
| 工作温度 | 0～+55℃（控制柜内），存储 -20～+70℃ |
| 湿度 | 5%～95% RH，非凝露 |
| 认证 | FM / CSA / ATEX / IECEx（Ex nA IIC T4 等依版本），CE / UL |
| 兼容系统 | CENTUM VP (R4.x+)、STARDOM (FIO Node)、ProSafe-RS (部分版本要求 S2/ST 后缀) |
| 停产状态 | AAI141 系列处 Mature/Active 支持；H50 后缀属标准变体仍可订 |
产品介绍
在 CENTUM VP 柜碰过——现场 HART 多路器接普通 250Ω 输入阻抗 AI 卡，HART 命令时通时不通，换成 AAI141-H50（50Ω）后稳了。横河 是经典的 16 路 4–20mA 隔离 AI 卡，H50 后缀特指输入阻抗 50Ω 专为 HART 信号透传/多路器匹配设计（标准版 250Ω 会过度衰减 HART FSK），买错后缀 HART 资产管理(AMS/FieldMate) 就读不到仪表。严格来说它与不带 H 后缀(-S2) 物理插槽兼容但电气特性不同——HART 项目必须核 H50，非 HART 普通测点两种可互换但建议统一 H50 便于备件归一。S2 后缀是标准版本（无 G3 敷形涂层为 ST，S2 是普通工业级），沿海化工厂优先确认是否需 ST(G3) 涂层。
从库存视角属 B类关键件（单机组用量多但不频坏）：横河仍列成熟支持未 EOL，交期通常 4–8 周，国内渠道偶有 NOS。建议按每面 FIO Node 机架（通常 1 个 ANB10S Node 带 8 槽）备 ≥1 块冷件（可跨 Node 共享），到货必须点灯+施加 4–20mA 标准信号校验读数——翻新品罕见但通道基准漂移偶有。
应用场景与库存策略
卡故障表现：对应 16 点值冻结/”???”、CENTUM VP 报 “I/O Module Communication Error” 或仅部分通道漂移；HART 多路器读不到从站时常先怀疑卡阻抗不匹配（查是否误装 250Ω 版）。
- 炼化/电力/制药 CENTUM VP — 工艺变量(流量/压力/液位/温度经变送器 4–20mA) 采集 含 HART 仪表管理：非它不可需原后缀匹配(H50 for HART Multiplexer / FieldMate)，建议按 FIO Node 机架数每 3～4 个 Node 备 1 块冷备（防静电袋密封存备件柜），多套装置可共享应急；HART 应用严格收 H50 版拒收 H00(250Ω)。
- 老厂延寿保留 CENTUM VP 架构 — 不升 FIO 新架构：若短期不计划升级建议新购带序列号原厂校准标签及通道测试报告，拒收无标签翻新品——通道隔离基准源漂移是偶发暗病。
- 替代提示：新装大柜可选用 AAI143 (16ch 隔离 4–20mA 更高分辨) 或 AAI135(含 burnout detect) 依规格——但须改 I/O 分配表及端子块匹配，以 Yokogawa CENTUM VP I/O Selection Guide为准。
- 库存分类：归入 B类，安全库存 SS=1（全厂 FIO 共享），呆滞预警 7–10 年（延寿期消耗），大修改造或系统升级时优先安排上机轮换消耗。
真实案例：沿江某 PX 装置 2021 年，CENTUM VP R5 Node#2 槽 -H50 S2 中 CH5～CH8（重整进料流量变送器）值突跳至 0——先查变送器/屏蔽正常，互换槽位故障随卡（确认 A/D 基准源温漂超限）。库房有按建议囤同后缀 NOS，热插拔更换→CENTUM VP I/O Table 自动识别→各点读数恢复正常 2 分钟内。旧卡拆下室温下测 CH5 增益误差 +0.8%（超差，现场偶尔好偶尔坏最坑）。若等横河代理调货报交期 5 周——那几条进料回路短时切 Manual 靠就地表人工记录违规。横河 AI 卡是工艺监视 SPOF——留 Buffer，HART 项目严查 H50 后缀不混用 H00。
