产品详情

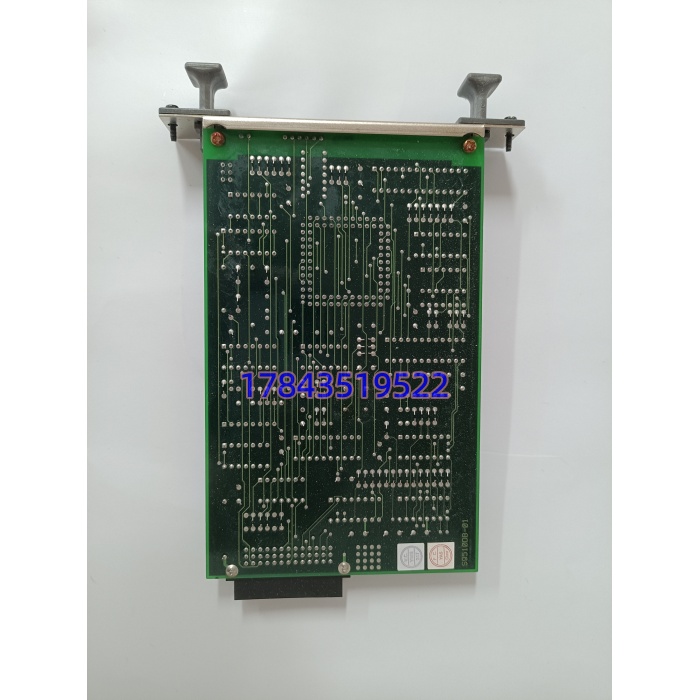

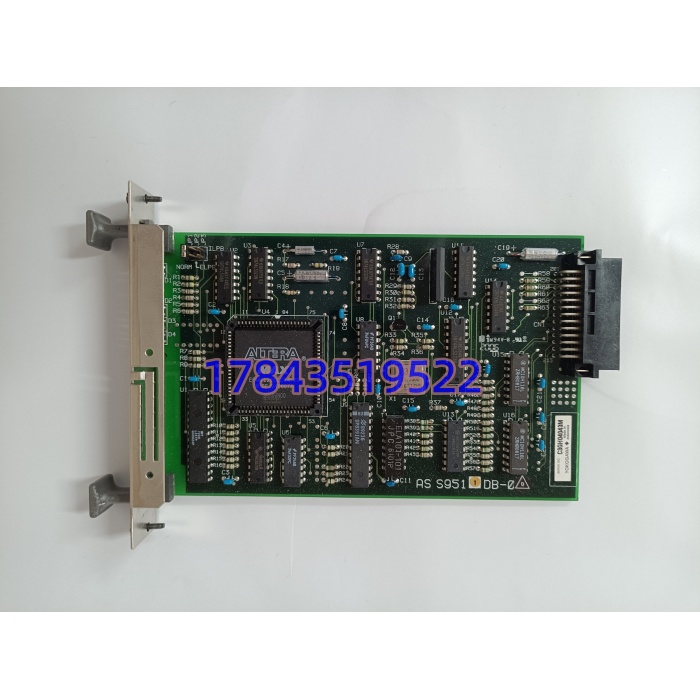

· 型号：AIP171
· 品牌：YOKOGAWA（横河电机）
· 系列：CENTUM VP / CS 3000（FIO 节点单元）
规格参数
| 参数项 | 指标值 | 备注 |
|---|---|---|
| 产品类型 | 16 通道模拟量输入模块（AI） | 插 FIO/N-IO 节点单元 |
| 兼容底座 | AIB171（标准）/ AIB171-S（增强诊断） | 单买模块不工作 |
| 输入信号 | 4–20mA DC（默认），可组态 1–5V DC | 有源/无源回路兼容 |
| 通道数 | 16 独立（单端对隔离地） | 每通道独立光电隔离 |
| 精度 | ±0.1% FS（25℃典型），部分页标 ±0.05% | 以原厂 Datasheet 为准 |
| 分辨率 | 16 位（Σ-Δ ADC） | |
| 隔离 | 通道-背板 ≥500Vrms，通道间 ≥250–300Vrms | 切断地环流 |
| HART | 原生透传（Pass-through），支持 HART 5/6/7 | 需 PRM 或 AMS 配合 |
| 扫描周期 | 最小 100ms（全通道），可随 FCS 任务配置 | |
| 输入保护 | 过压/反接/浪涌抑制 | 250Ω 内部取样 |
| 诊断 | 断线/短路/超量程/模块自诊断，每通道双色 LED | 故障定位到通道 |
| 供电 | 节点单元背板供（如 AEP811 电源模块） | 无外接电源 |
| 安装 | FIO 节点单元槽位，支持冗余 FCS 下热插拔 | |
| 环境 | 0–60℃（运行），5–95%RH 非凝露 | 控制室级 IP20 |
| 认证 | CE/UL/IEC61010/IEC61326，SIL2 架构兼容 | |
| 生命周期 | Active Mature，预计服役至 2028–2030，新平台推 AIP501/502 | 二渠 NOS/拆机/翻修为主 |
产品介绍
（A 场景痛点切入）现场实测发现，横河 CENTUM 机柜最阴的 AI 故障不是模块坏，是 AIP171 第 N 通道 LED 绿闪但读数卡在 3.98mA——HART 透传层把数字通信叠加在 4–20mA 上，现场变送器 HART 芯片老化导致调制波形畸变，Σ-Δ 转换器把畸变当成慢漂滤掉，操作员站看不出异常。某乙烯裂解装置碰过一回，反应器温度 AIP171 第 7 通道悄悄偏了 0.6℃，APC 卡边控制跟着偏，一周累积能耗多吃 2%。查了三天以为是热电偶补偿导线，最后进 PRM 看 HART 设备诊断才发现是变送器 HART 调制幅度掉到 0.8mA（标称 1mA）。AIP171 的价值就在”HART 透传+通道级隔离”——隔离斩断地环流，透传让你能不爬塔就读到变送器自己报的毛病，比老 8 通道卡省一半机柜空间还多出预测性维护能力。
从 TCO 看，AIP171 二渠报价 5000–9000 元人民币（NOS 偏上限），但它是 CENTUM 节点感知现场的”16 路神经”——16 路里一路飘，APC 输入可信度掉一截，裂解炉卡边操作不敢做，全年能耗损失轻松盖过十块卡钱。2005–2015 年上的 CENTUM VP R4/R5 现在进入端子应力松弛和 HART 调制容限漂移期，备件归 A 类关键件。备模块不备 AIB171 底座是典型坑：底座测试点氧化、熔断片老化，模块没坏底座先挂。
应用场景与库存策略
AI 模块故障不是”复位就好”的概念。某 LNG 接收站 CENTUM VP 站， 第 12 通道（储罐压力）LED 红闪报断线，但现场变送器回路电流实测 12.3mA 正常——拆检 AIB171 底座发现该通道螺丝端子压接力矩只剩 0.15Nm，接触电阻 1.2Ω 把 250Ω 取样分压拉偏。原厂交期 6–8 周（Active Mature 但仍需排产）；最后从上海现货商调 AIB171 底座 NOS 件次日到，换底座 15 分钟恢复，比换 模块省 6000 元。这次让该厂把”备模块必备案底座”写进 SOP。
典型场景与备货：
- 2005–2015 年建成 CENTUM VP / CS 3000 装置（乙烯/炼油/电厂/制药）：非它不可， 的 16 通道+HART 透传是横河生态专有写法，ABB AC500 插不进 底座 → 建议每面 AI 柜备 模块 1 件 + 底座 2 件（1 用 1 备），干燥柜防静电袋，每年紧固底座端子力矩。
- 高密度测点区（单柜>128 AI 点）：建议按”模块数×0.15 + 底座数×0.3″备，底座故障率高于模块。
- HART/PRM 依赖场景：备件入库前做”HART 透传烤机”（挂一台 HART 变送器经 →PRM 读诊断），别只测 4–20mA 静压。
- 二手 CENTUM 盘接手：先读 FCS 工程里 固件 Rev（R4 早期 vs R5 后期微差），再补货，混 Rev 同节点可跑但 PRM 设备树偶尔刷不出。
- 非认证台架/培训机：可用拆机件过渡，但别进 SIL2 回路。
- 可停机改造：别再备 ，直接规划迁 CENTUM VP R6+ AIP501/502，老件只服务存量延寿。
真实案例：华南某炼厂催化装置，2021 年二渠买” 全新库存件”贴纸写 ，配的是 -S 增强诊断底座但模块本身是早期非 HART 透传批次（丝印无”H”尾标）。上机后 PRM 里 16 路变送器全灰，4–20mA 采集正常。拆板读固件标，是 2008 年批次 非 HART 版，横河后期批次才在丝印加 H 尾缀。此后该厂把 备件入库强制”模块激光刻+底座号+ 类型+HART 尾缀联查”，并在 PRM 离线验设备树。库存策略从”备 1 件模块”改成”备 1 件 HART 版模块+1 件 -S 底座 + 每 24 个月紧固底座力矩+测 HART 调制幅度”，并把同柜非 HART 老模块逐步淘汰，消除透传能力代差。
