描述
产品详情

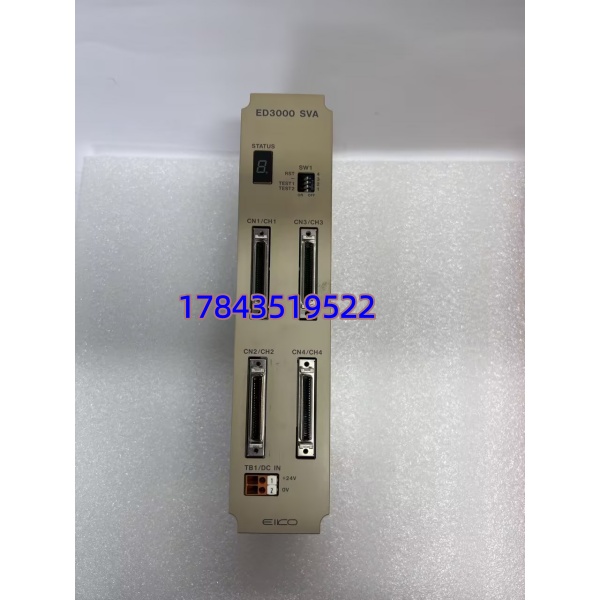

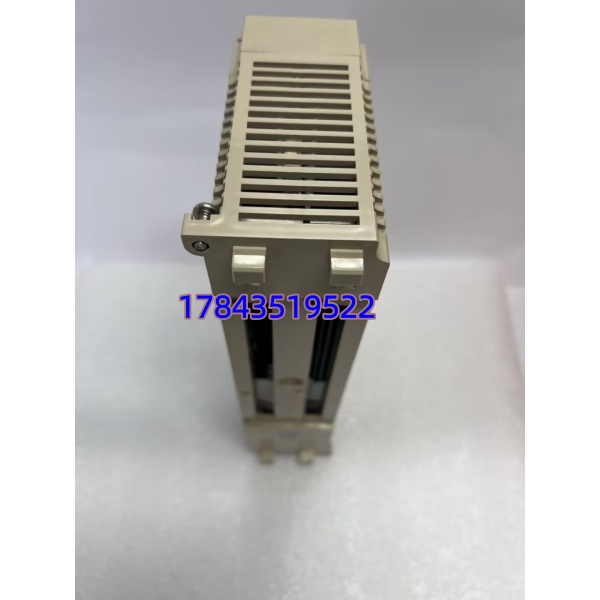

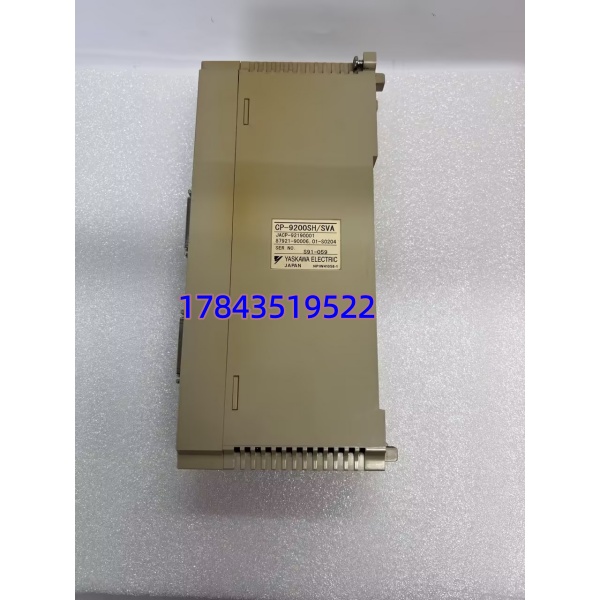

· 型号：CP-9200SH-SVA
· 品牌：Yaskawa（安川电机）
· 系列：CP-9200SH 系列机器控制器（用于 MP920 / MP930 系统）
规格参数
- 产品型号：CP-9200SH-SVA
- 制造商：Yaskawa Electric Corporation（安川电机）
- 产品类型：伺服控制模块（SVA Module / Servo Control Module）
- 所属系统：CP-9200SH 系列机器控制器（MP920 / MP930 平台）
- 控制轴数：每模块最多 4 轴（一个 CP-9200SH 系统最多可扩展至 44 轴，需多个 SVA 模块）
- 控制模式：位置控制、速度控制、扭矩控制、差分控制
- 适用伺服驱动器：安川 Σ-II / Σ-III / Σ-V（Sigma）系列伺服驱动器
- 通信接口：
- 内部背板总线（与 CP-9200SH CPU 模块通信）
- 伺服驱动器通信链路（连接 Sigma 系列驱动器）
- 编程语言：梯形图（Ladder）、SFC（顺序功能图），符合 IEC 61131-3
- 供电电源：由 CP-9200SH 系统背板统一供电（通常为 DC 24V 或 DC 5V，以具体机架配置为准）
- 物理尺寸：约 51 × 254 × 114 mm（典型值）
- 重量：约 0.5 kg
- 安装方式：模块化插槽式安装，插入 CP-9200SH 机架指定槽位
- 指示灯：每轴运行状态 LED（OK / Alarm / Busy 等）
- 工作环境：温度 0℃～+55℃，相对湿度 5%～95%（非凝露）
- 存储温度：-20℃～+85℃
- 防护等级：IP20（仅限控制柜内安装）
- 认证：CE、UL、cUL（以实物铭牌为准）
产品介绍
CP-9200SH-SVA 是安川 CP-9200SH 机器控制器系统的伺服控制模块（SVA 模块），在整个运动控制架构中扮演”轴控执行者”的角色。CPU 模块负责 PLC 逻辑和整体运动规划，而 SVA 模块专门负责把规划好的位置/速度/扭矩指令精确下发到每台伺服驱动器，并实时采集轴状态反馈。
坦白讲，这块卡的最大价值在于扩展能力——一个 CP-9200SH 机架最多插 11 个 SVA 模块，理论上能控 44 个伺服轴。我遇到过包装线改造项目，原来 8 轴不够用，直接加两块 SVA 就扩展到 16 轴，PLC 程序和伺服参数不用大改，省了很多事。有一点要注意——SVA 模块必须和 CP-9200SH CPU 配套使用，不能单独工作，买之前确认你有机架和 CPU 底座。
应用场景与行业案例
痛点切入
高速包装线跑着跑着，某轴突然”丢步”或报伺服报警——SVA 模块的通道驱动电路老化或损坏，导致该轴无法接收 CPU 指令。如果是单 SVA 配置且没有冗余，整条线停机等你换模块。凌晨 2 点翻出库房备件，断电换卡、插回背板、上电——10 分钟内产线恢复。没有备件？每小时停机损失以万计。
典型场景
- 高速包装机械 — 枕式包装机、立式包装机，4~16 轴电子凸轮同步，SVA 模块保证各轴相位误差 < ±1μs。
- 印刷机械 — 多色套印需要 8~12 轴严格同步，SVA 模块通过背板总线接收 CPU 的凸轮表指令，送 Σ-V 驱动器执行。
- 半导体/电子组装设备 — 晶圆搬运机械手、贴片机，多轴联动要求亚毫米级重复定位精度，SVA + Sigma 伺服组合是行业标配。
真实案例
华东某食品包装厂，枕式包装机（12 轴，3 块 SVA 模块）跑了 13 年，某天夜班 #2 SVA 模块的轴 3 和轴 4 同时报”Servo Communication Error”。重启后短暂恢复，半小时后再次掉线——SVA 模块背板连接器针脚氧化导致通讯断续。翻出 MRO 库房提前做过高低温老化测试的 CP-9200SH-SVA 备件，断电拔旧模块、用电子清洁剂处理机架背板插座、插新模块、上电——8 分钟后所有轴 OK 灯绿，产线恢复 180 包/分钟满速运行。维护主管说：”SVA 模块不常坏，但坏了就是整线停，这种卡按系统配置数量 1:1 备，少一块都不行。”
