描述
产品详情

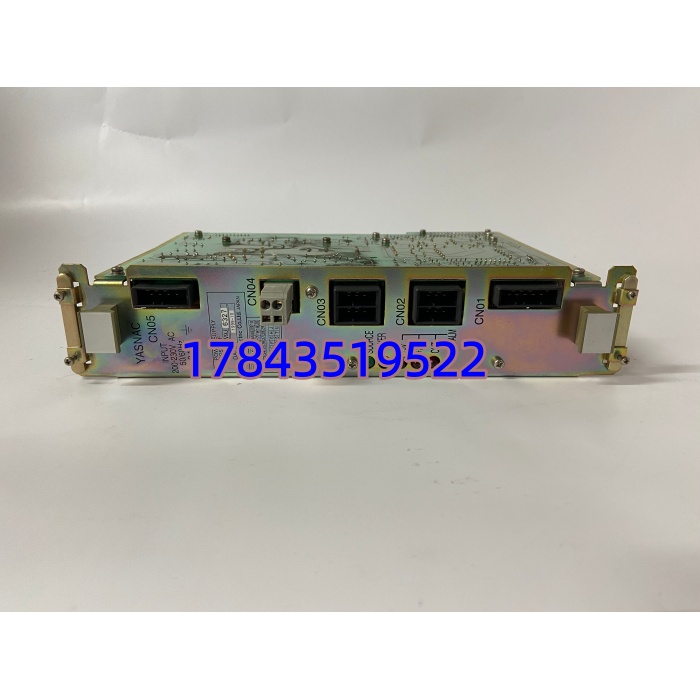

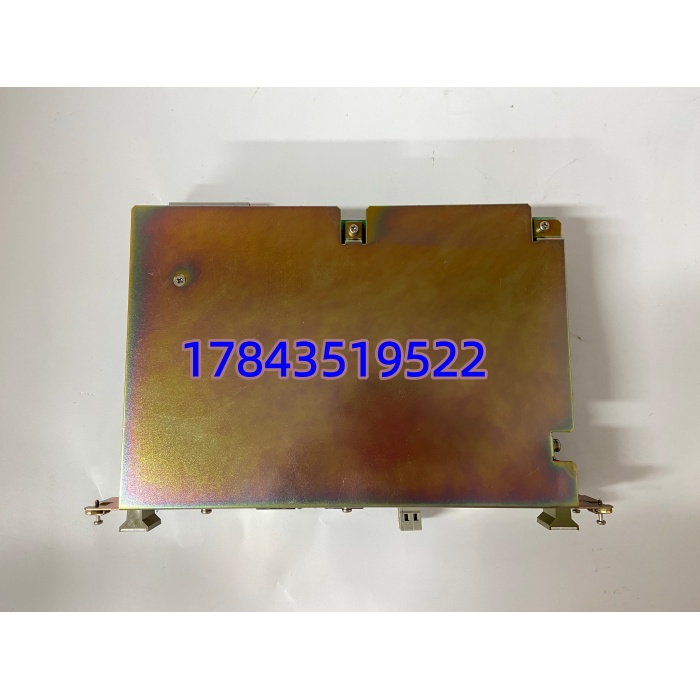

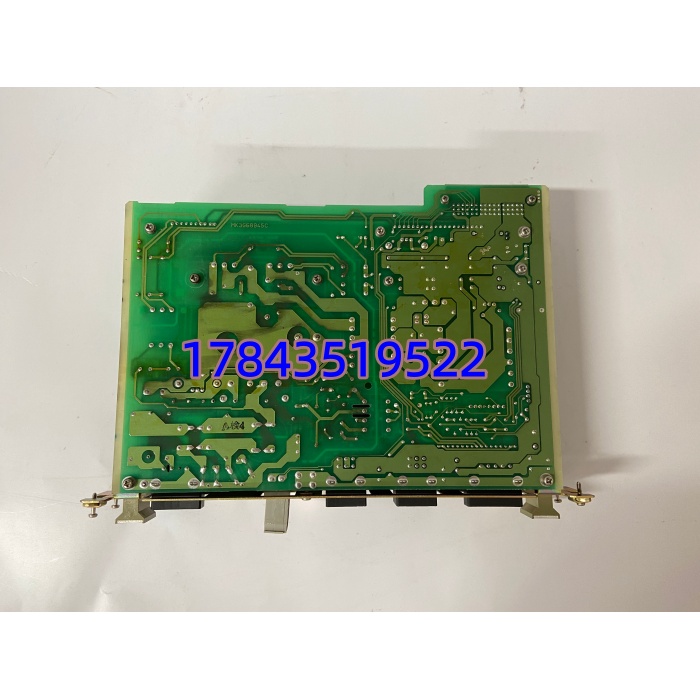

· 型号：CPS-150F
· 品牌：Yaskawa（安川电机）
· 系列：Σ系列伺服配套控制电源 / Motoman NX100·XRC机器人控制器内装电源模块
规格参数
- 产品型号：Yaskawa CPS-150F（Ordering Code：CPS-150F，部分资料标注CPS150F）
- 用途分类：控制电源模块（Control Power Supply Unit），非伺服主回路整流/再生单元
- 额定输出功率：150 W
- 主输出电压/电流：DC 24 V ±1%，6.25 A～6.3 A（连续）；部分修订版同时提供 DC 5 V 逻辑输出（约 2–3 A，以铭牌为准）
- 输入电压范围：AC 85–264 V（宽压，典型标称 100–240 V AC），单相，50/60 Hz
- 输入电流：约 2.1 A @ 100 V AC，约 1.1 A @ 200 V AC（满载）
- 效率：≥ 88%（典型 88%–90%，依负载与环境）
- 纹波与噪声：≤ 150 mV p-p（20 MHz 带宽）
- 电压调整率/负载调整率：±1% 满量程内
- 保护功能：过压保护(OVP)、过流保护(OCP)、短路保护(SCP，打嗝或锁存自恢复)、过温保护(OTP)
- 安装方式：TS35 DIN导轨安装（柜内）或控制器机架内螺钉固定（依控制器版本，NX100/XRC用机架内卡扣式）
- 冷却方式：自然对流（无风扇），铝制外壳辅助散热
- LED指示：Power（绿）/Alarm或Status LED（依批次）
- 工作温度/湿度：-10℃～+60℃（降额使用），10%～90% RH 无凝露；存储 -25℃～+85℃
- 尺寸/重量：约 125(H)×55(W)×110(D) mm（DIN版）/ 150×100×50 mm（机架版），重≈0.8–1.0 kg
- 安规认证：CE、UL/cUL、TÜV、RoHS（依生产批次铭牌标注）
- 接线端：弹簧/螺钉端子排或专用多芯插头（机器人控制器内装版用键控插头，不可与通用DIN电源直接线对线替换）
产品介绍
在某个汽车焊装线碰过——六台Motoman NX100机器人共用一台外部CPS-150F给教导盒和I/O单元供24V，结果某天早班开机三台机器人报”Controller Power Fail”，查下来是CPS-150F里主滤波电容老化致+24V跌落至21V触发欠压锁存。换掉后顺手把它划入A类关键备件。这东西本质就是安川为自家运动控制生态定制的工业级开关电源，输出干净（纹波<150mV p-p）、抗群脉冲（EFT）能力强于廉价桌面电源，专为伺服控制逻辑和机器人CPU板供电设计，不像主回路伺服变压器那样扛大电流，但”倒”了会让整台设备变砖。
站在库存经理角度，目前仍属安川现役配套件（未EOL），但供货偶尔受日系交期影响（4–8周）。有意思的是——如果只是给Σ-V/Σ-VII驱动器供控制电（CN1 I/O、编码器+5V逻辑），用合规的第三方24V/150W DIN导轨电源（如Mean Well LRS-150-24或欧姆龙S8VK-G15024）完全可以替代，前提是确认原柜内接线空间与极性。唯独机器人控制器内装版（带专用插头）建议留原厂或认证兼容件做Buffer，改线风险大。TCO最优解：控制柜新项目直接指定通用DIN电源降备件种类；老机器人保留1块原厂冷备。
应用场景与库存策略
控制电源挂掉的特征很典型却容易被误判——机器人或伺服柜”无法上电””教导盒黑屏””随机报通讯错”，维护先怀疑CPU板或I/O模块，折腾两小时才想起测+24V输出端。若产线多台设备共用一个控制电源回路（部分老设计真这么干），一块故障能让整段区域趴窝。
- 焊接/搬运机器人产线（NX100/XRC内装控制电源）→单点故障致整台机器人无法启动→建议按A类备件备1件（内装插头版须与原控制器Part No.一致），放入防潮柜，每2年通电自检。
- Σ-V/Σ-VII伺服柜控制电（给CN1 I/O、外部传感器供24V）→可用第三方DIN电源替代→
- 非关键辅助设备控制柜（仅供指示灯/按钮盒24V）→可接受等待调货→不建议专备原厂件，通用工业电源替代即可。
- 海外项目/偏远厂区物流周期>2周→建议战略备1件原厂内装版（若使用），并在BOM注明”不可替代用普通桌面电源”。
华东某汽车零部件厂，一条弧焊线6台NX100机器人共享外部给教导盒供电（老设计……），夏季高温电容老化致+24V跌落，3台机器人同时掉电，产线停线4小时等调货。复盘后他们做两件事：把共享控制电改为每台机器人自带内装独立供电，并入库1件原厂冷备标注”仅用内装插头版，勿买DIN版”。教训一句话——控制电源是低调的单点故障源，EOL与否都要有Buffer，且替代决策要看它是DIN版还是内装专用插头版。
