描述
产品详情

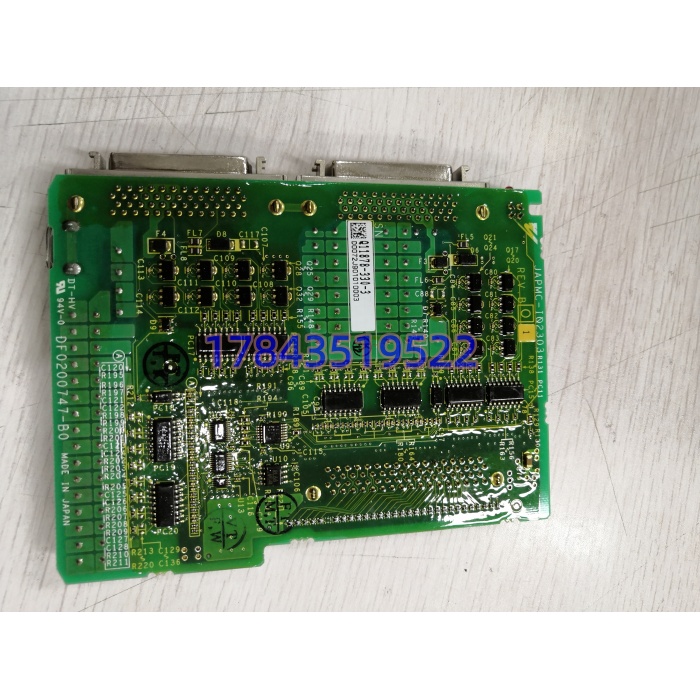

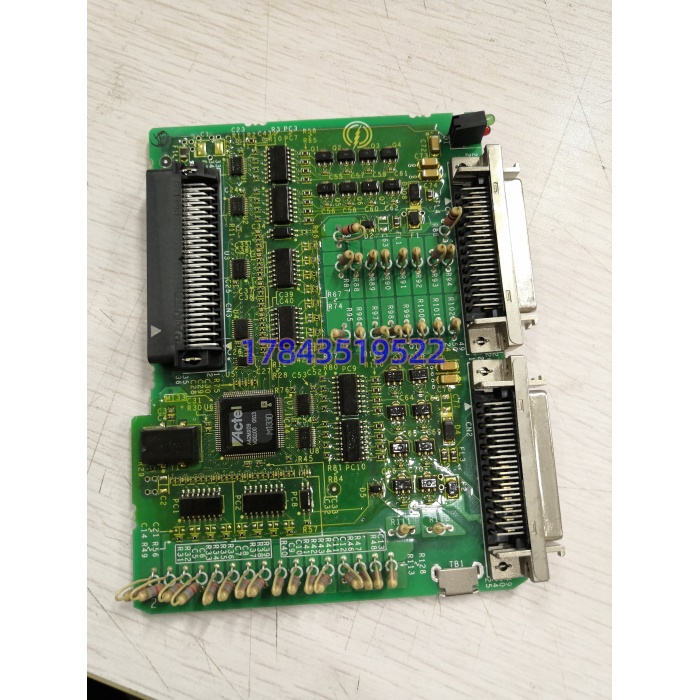

· 型号：JAPMC-IQ2303
· 品牌：YASKAWA（安川电机）
· 系列：MP2300 机器控制器本地I/O（JAPMC-IQ / LIO-04）
技术参数
| 参数项 | 规格值 | 工程意义 |
|---|---|---|
| 产品型号 | JAPMC-IQ2303（LIO-04） | -E后缀为同等功能出口型，插补兼容 |
| 模块定位 | MP2300机架本地数字输入卡 | 非远程I/O，非MECHATROLINK从站 |
| 输入点数 | 32点（4组×8点） | 单槽占用，省柜内空间 |
| 额定输入 | 24VDC（15~30VDC允许） | 典型电流约5mA@24V |
| 输入形式 | 漏型/源型由公共端接线决定 | 不靠拨码，靠COM接法切换 |
| 响应时间 | ON↔OFF ≤1ms（可软件滤波） | 抓高速分度盘到位够用 |
| 隔离方式 | 通道-背板光耦隔离，2500VAC | 伺服动力线并行走线不串扰 |
| 供电 | 由MP2300背板经内部总线供24V | 无独立电源端子，别外接220V（会烧毁） |
| 连接端子 | 前插可拔端子排（2×20针级） | M3螺丝，支持#24~#16AWG |
| 安装 | 插MP2300主机槽位/本地扩展底架 | 非DIN轨单体，随控制器整机安装 |
| 工作温度 | 0~+55℃（存储-20~+75℃） | 柜内常温工况 |
| 防护/认证 | IP20，CE/UL/cUL/KC，IEC 61131-2 | 以实物标签为准 |
| 诊断 | 模块READY LED+每点IN LED | 断线不单独报警，靠程序判超时 |
| 兼容控制器 | MP2300 / MP2310 / MP2300-S | 需固件≥对应Manual记述版本，老MP2000需核对槽位定义 |
| 尺寸/重量 | 约125×15×102mm，≈0.09kg | 薄片卡式 |
产品介绍
限位开关抖一下、分度缸磁簧卡顿、急停按钮被护罩压住没全释放——这些信号如果经中继转一圈再进主控，延迟加上触点氧化，高速裁切机就会切偏2mm。JAPMC-IQ2303 的价值就是把32路现场24V开关量直接终止在槽边，光耦隔离后走内部高速总线给CPU，从物理输入到运动任务扫描不超过1ms。在某个包装机项目里碰到过，原来用远程端子+长线进PLC，飞达到位信号偶发丢沿，换IQ2303插本地槽后，同节拍下丢信号从每班3次降到零。
它不处理模拟量、不跑伺服环、不算编码器——那是 CPU和伺服模块的事。它的商业意义在”近、快、稳”：近（省掉远程I/O头+通讯电缆）、快（≤1ms硬扫）、稳（光耦+背板取电，没有独立电源衰变问题）。但得接受两点：一是必须插系主机或本地扩展架，不能当独立网关用；二是漏/源型不是拨码切换，是COM端接法决定，图纸画错会导致全部通道反逻辑，调试时别光看LED亮灭就以为通了。
替换与升级建议
| 原型号 | 目标型号 | 兼容级别 | 差异与工作量 |
|---|---|---|---|
| JAPMC-IQ2303-E | JAPMC- | ✅ 直接替换 | 出口型与内销型功能等价，背板引脚一致，插上即用 |
| JAPMC-IO2300（LIO-01） | ⚠️ 软件兼容（需改配置） | LIO-01是16DI/16DO+脉冲入，点数和通道类型不同；换需重写I/O映射表，约0.5人天 | |
| 第三方24V 32DI模块（非安川） | ❌ 硬件不兼容 | 安川本地槽位机械钥匙+背板总线私有，第三方插不进或进槽不识 | |
| JEPMC-（旧书写法） | ✅ 直接替换 | 早期样本拼写差异，物料同一 | |
| 无同型库存 | 只能依赖库存/测试良品 | ✅ 明示 | 安川未强宣EOL但新件交期波动，系整体转入Legacy，建议常备1块 |
避坑：-S（安全型）槽位对本地I/O有FSoE校验，老若无安全固件标识不能插安全槽，会报”SYS-IO Mismatch”。
