描述

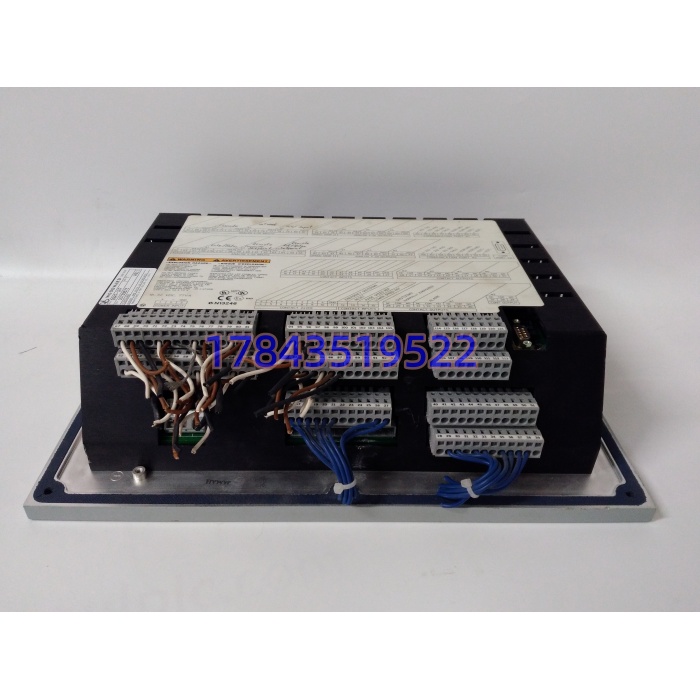

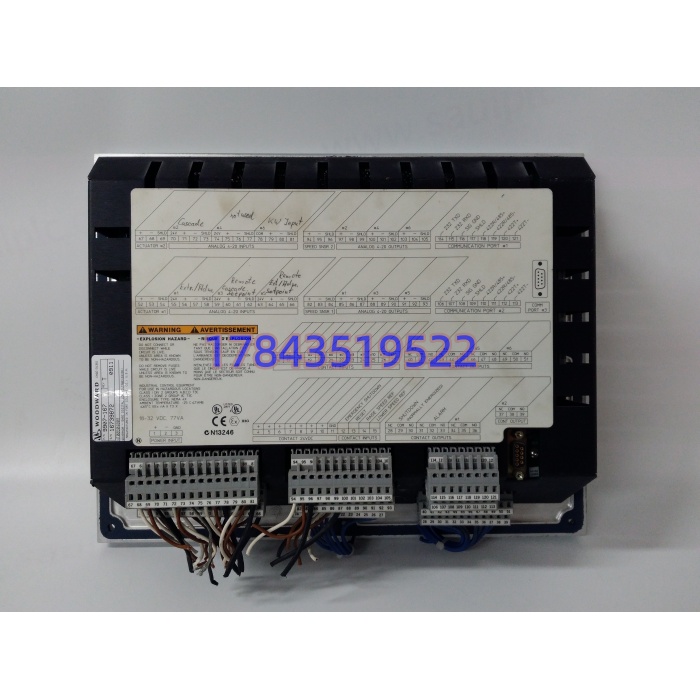

产品详情
· 型号：9907-167
· 品牌：Woodward
· 系列：505E 第二代（Steam Turbine Digital Governor，Extraction/Admission）
规格参数

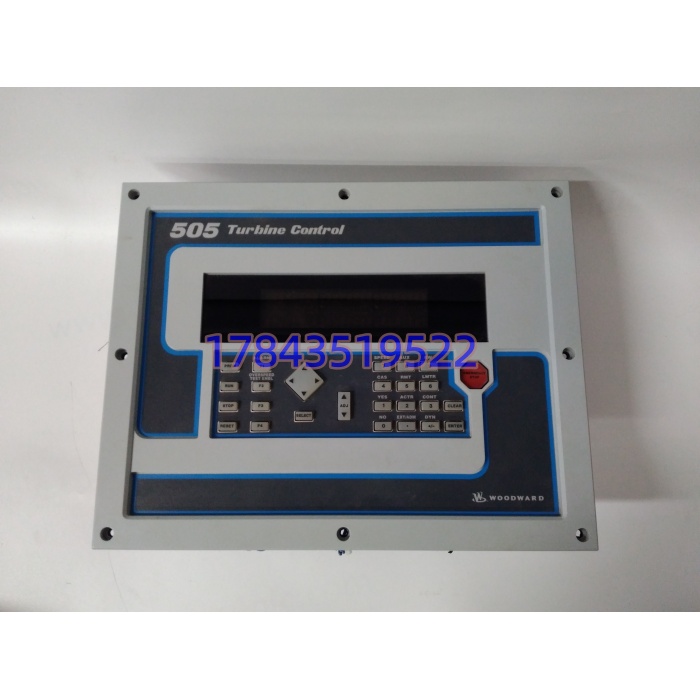

| 参数项 | 参数值 |
|---|---|
| 产品类型 | 数字蒸汽轮机调速器（面板安装整机，含 HMI） |
| 适用对象 | 单/多级抽汽、补汽工业汽机（驱发电机/压缩机/泵/风机） |
| 同系对照 | 9907-164=24V 基础抽汽单执行器；9907-166=AC/DC 宽压双执行器；9907-167=24V DC 抽汽/补汽可组态；505XT(8200-1310)=新一代直替 |
| 处理器 | 32 位微处理器 |
| 供电 | 18–32 V DC（标称 24 V DC，LVDC 版；非 9907-166 的 88–132V AC/90–150V DC） |
| 转速输入 | 2 路 MPU 磁拾器（或接近探头），支持盘车~3600rpm |
| 模拟输入 | 6 路 4–20 mA 可编程（主汽压/抽汽压/油温/负荷反馈等） |
| 数字输入 | 16 路无源干接点（4 路固定：停机/允许启动/超速试验/外部联锁；12 路可编程） |
| 模拟输出 | 4 路 4–20 mA（转速/负荷/阀位/抽汽压上送 DCS）+ 执行器驱动 ±10V 或 4–20mA（HP/LP 双执行器） |
| 继电器输出 | 6 路 C 型触点（跳闸/报警/首出/远程启停） |
| 控制模式 | 转速 PID、负荷 PID、抽汽压力 PID、等时同步、临界转速避让、无扰切换 |
| 显示 | 前面板 2 行×24 字符背光 LCD + 30 键键盘 |
| 通信 | RS232（本机）/ RS422（Modbus RTU 选配），505View 组态；无原生以太网（505XT 才有） |
| 精度 | 转速控制 ±0.25% |
| 保护 | 超速（电气+内部）、低油压、真空低、轴温高、外部联锁跳闸、首出 SOE |
| 前面板防护 | IP56 / NEMA 4X（前面板），机体 NEMA 4 嵌入装 |
| 工作温度 | -25 至 +60 ℃（前面板 -13 至 +55℃ 显示极限） |
| 存储温度 | -40 至 +85 ℃ |
| 安装 | 控制柜门面板开孔安装（505 标准切口） |
| 尺寸重量 | 约 311×144×143 mm（面板 19″ 宽机型略异）/ <7.7 kg（17 lb） |
| 认证 | Class 1 Div 2（原厂网页3 明示），CE |
| 生命周期 | 原厂声明不接新厂安装，仍供存量维护备件；推荐升 505XT(8200-1310)（网页3 官方） |
| 同误标排除 | 非 9907-160 系列 I/O 扩展卡（网页2 的”8AI 模块”是串货） |
产品介绍
从维护者视角看，9907-167 是汽机旁柜里”操作工天天按键盘、保护逻辑全在里头”的件。某热电厂抽汽供热机组碰过：年度超速试验做 110% 挂闸，505E 显转速但负荷 PID 没退，导致超速保护动作后调门没全关——查下来是固件里”超速试验模式”下负荷 PID 手/自动位没切干净，不是硬件坏。这种”参数组态坑”比卡坏更常见，换备件不解决，得用 505View 读 EEPROM 配置比对。9907-167 和 9907-164 的区别就在供电和抽汽补汽组态：167 是 24V DC 供、抽汽补汽都能组态；164 也是 24V 但偏基础抽汽单执行器；166 是宽压双执行器。现场抄铭牌必须三字看清——供电压（LVDC 还是 AC/DC 宽压）决定备件型号，错一档插上电都上不来。
严格来说，网页2 把 9907-167 写成”8 通道 AI 模块用于 505/MicroNet”是张冠李戴——8AI 是 9907-160 系列 I/O 扩展子卡的事，9907-167 是带 LCD 键盘的调速器整机，本身不含”8AI 模块”这层身份（请以 Woodward 原厂 03365《505E Extraction/Admission Specification》为准）。采购端别把它当 MicroNet 插卡买——它面板安装、不插背板、和 MicroNet 是”505E 做调速器 + MicroNet 做上位协调”的并列关系不是隶属。TCO 上单台抽汽汽机按”每机备 1 台整机冷备”比停一次供热机组按小时罚供热违约+电网考核便宜太多，原厂虽推 505XT 但 505XT 切口尺寸、通信、组态文件不向下兼容，老机不改屏继续备 167。
应用场景与库存策略
505E 调速器的痛点不是”不调速”，是”EEPROM 配置漂移+键盘膜老化”——前者让抽汽压力设定值悄悄偏、供热参数超红线不报，后者让操作工改不了设定只能停役。而 9907-167 原厂不接新装、渠道 NEW SURPLUS 多为早年代理尾单，拆机件键盘膜和 LCD 背光老化普遍。
- 工业抽汽供热汽机（驱发电机+抽汽供热）：505E 167 原生调速，非它不可，建议 A 类，每机备 1 台整机冷备。
- 化工/炼油副产蒸汽汽机（压气机驱动）：抽汽/补汽组态用 167，建议按装置数 ×1 + 区域共享。
- 电厂辅机小汽机（给水泵/引风机）：非连续但调速精度敏感，建议单机 1 台冷备。
- 老厂不改屏项目：按剩余寿命 5–8 年 Last-time-buy，备件必须锁”9907-167（LVDC 24V）”别被供应商发 9907-166（宽压）顶。
- 海上/高湿车间：前面板 IP56 膜片检查，建议 NEW SURPLUS 优先，拆机件换键盘膜再入库。
真实案例：某热电厂 #3 抽汽机夜班供热压力慢慢从 0.8MPa 漂到 1.05MPa（红线 1.0），操作工发现 505E 显抽汽压 0.8 但实际现场表 1.05——查 EEPROM 里 AI 量程标定系数被前任误改，505E 自己按错系数算所以显值正常。备件柜里有一台 9907-166（宽压双执行器），插上去供电不对（现场 24V DC 供不出 166 要的 90V DC），根本起不来。从同行借到 9907-167 同尾标，热插拔换上（505E 支持带电换整机？严格说需停调速器切手动），用 505View 从旧机读配置下装新机，恢复。那次供热超压 2 小时，热网公司索赔够买八台 167。之后该厂把”EEPROM 配置年度备份+9907-167 LVDC 同尾标备机”写进汽机 PM 规程。
